5 Montageanweisung für
das Fachpersonal
Wichtige Hinweise vor der Installation
Zur Installation der Gesamtanlage sind die
Betriebsanleitungen des Innengerätes und des
Außenteiles zu beachten.
n Bringen Sie das Gerät in der Originalverpa-
ckung so nah wie möglich an den Montageort.
Sie vermeiden so Transportschäden.
n Kontrollieren Sie den Verpackungsinhalt auf
Vollständigkeit und das Gerät auf sichtbare
Transportschäden. Melden Sie eventuelle
Mängel umgehend Ihrem Vertragspartner und
der Spedition.
n Heben Sie das Gerät an den Ecken und nicht
an den Kältemittel- oder Kondensatan-
schlüssen an.
n Die Kältemittelleitungen (Flüssigkeits- und
Saugleitung), Ventile und die Verbindungen
sind dampfdiffusionsdicht zu isolieren. Gege-
benenfalls ist auch die Kondensatleitung zu
isolieren.
n Wählen Sie einen Montageort, der einen freien
Lufteintritt und -austritt gewährleistet (Siehe
Abschnitt „Mindestfreiräume“).
n Installieren Sie das Gerät nicht in unmittelbarer
Nähe von Geräten mit intensiver Wärmestrah-
lung. Die Montage in der Nähe von Wärme-
strahlungen reduziert die Geräteleistung.
n Installieren Sie die Kältemittelrohre vom Innen-
gerät zum Außenteil.
n Schotten Sie offene Kältemittelleitungen gegen
den Eintritt von Feuchtigkeit durch geeignete
Kappen, bzw. Klebebänder ab und knicken
oder drücken Sie nie die Kältemittelleitungen
ein.
n Verwenden Sie ausschliesslich die im Liefer-
umfang enthaltenen Überwurfmuttern der Käl-
temittelleitungen und entfernen Sie diese erst
kurz vor dem Verbinden mit den Kältemittellei-
tungen.
n Führen Sie alle elektrischen Anschlüsse nach
den gültigen DIN- und VDE Bestimmungen
durch.
n Befestigen Sie elektrische Leitungen stets ord-
nungsgemäss in den Elektroklemmen. Es
könnte sonst zu Bränden kommen.
n Für Wartungsarbeiten sind in der Zwischen-
decke Revisionsöffnungen vorzusehen.
Montagematerial
Das Innengerät wird mittels 4 bauseitig zu stel-
lenden Schrauben über eine Wandhalterung
befestigt. Entsprechende Dübel, Trapezblechauf-
hänger, Profilstahl, Schellen für Kältemittel- und
Kondensatleitungen (bzw. Verlegekanäle) und
Anschlussstücke für die Kondensatleitung müssen
bauseitig gestellt werden.
Wahl des Installationsortes
Das Innengerät ist für eine Montage in waage-
rechten Zwischendecken mit Euroraster- Abmes-
sungen konzipiert. Es ist aber auch in Zwischende-
cken mit anderen Maßen einsetzbar.
Berücksichtigen Sie die erforderliche Montagehöhe
der Geräte.
Mindestfreiräume
Die Mindestfreiräume sind zum einen für War-
tungs– und Reparaturarbeiten und zum anderen
für die optimale Luftverteilung vorzusehen.
1000 1000
1000
500
1000

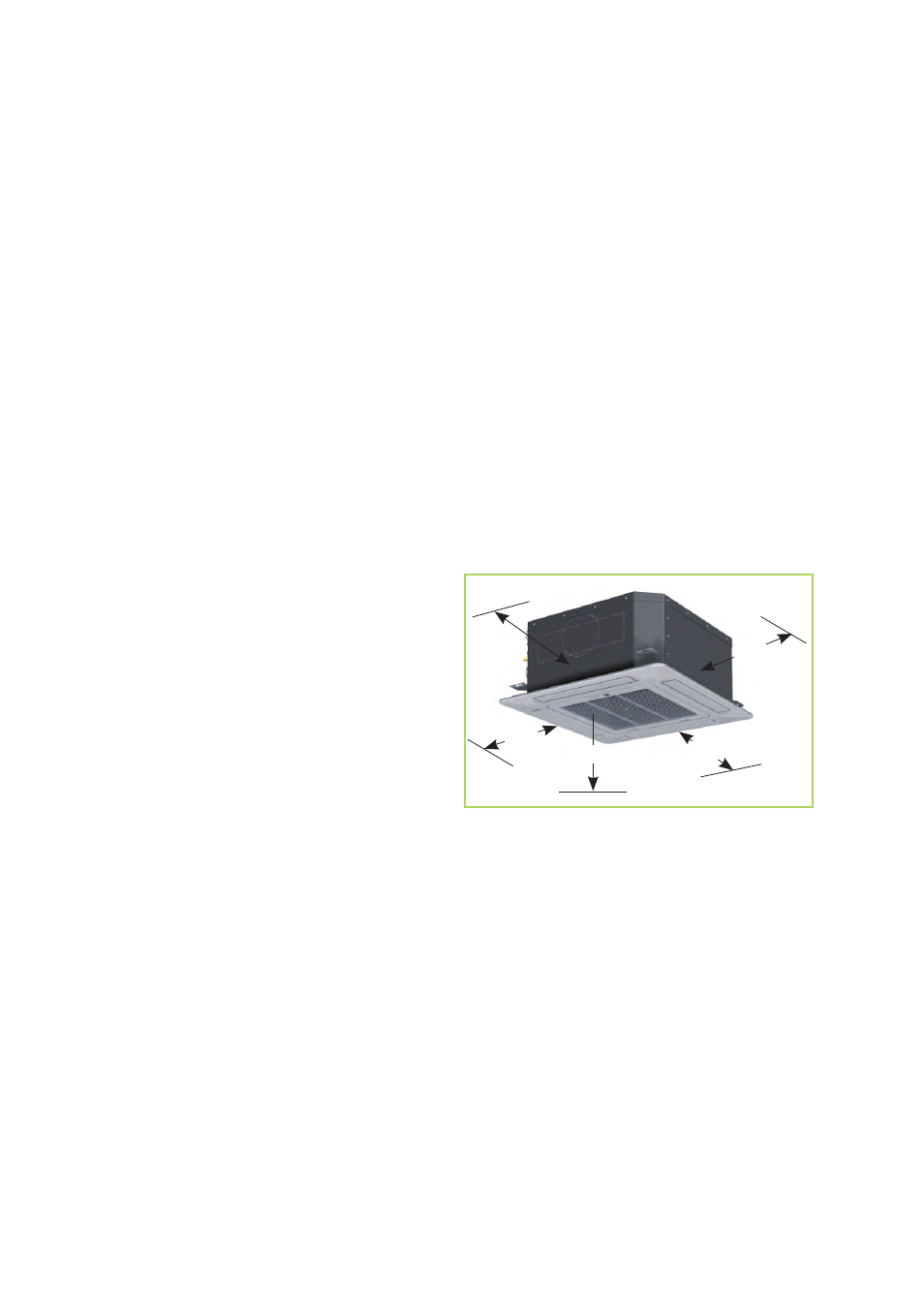

Abb. 22: Mindestfreiräume MVD 220-450
(alle Angaben in mm)
