8 Elektrischer Anschluss
8.1 Allgemeine Anschluss- und
Sicherheitshinweise
Bei den Geräten ist eine Spannungsversorgung
zum Außenteil und zum Innengerät zu verlegen
sowie eine vieradrige Steuerleitung vom Außenteil
zum Innengerät zu installieren und entsprechend
abzusichern.
GEFAHR!
Sämtliche elektrische Installationen sind von
Fachunternehmen auszuführen. Die Montage
der Elektroanschlüsse hat spannungsfrei zu
erfolgen.
HINWEIS!
Sämtliche Leitungen müssen getrennt vonei-
nander verlegt werden. Der Anschluss der
Kommunikationsleitung zwischen Innengerät
und Außenteil muss über eine abgeschirmte
Leitung erfolgen. Für den Anschluss einer
Kabelfernbedienung gilt selbiges!
HINWEIS!
Der Elektroanschluss der Geräte muss nach
VDE 0100 an einen besonderen Speisepunkt
mit Fehlerstromschutzschalter erfolgen und ist
durch eine elektrische Fachkraft festzulegen.
Im Lieferumfang der Geräte befindet sich eine fünf
Meter lange, vieradrige Steuerleitung zur Verbin-
dung des Innengerätes und des Außenteiles.
Innerhalb der Steuerleitung zum Außenteil befindet
sich eine Datenleitung, die die Kommunikation zwi-
schen Innengerät und Außenteil realisiert. Hierüber
wird die Leistungsanpassung der Kühl- bzw. Heiz-
leistung geregelt und Störmeldungen dem Innen-
gerät weitergeleitet. Sollte diese Länge nicht aus-
reichen, können Sie diese Steuerleitung am
Innengerät verlängern.
n Wir empfehlen, bauseitig einen Haupt- / Repa-
raturschalter in der Nähe des Gerätes zu
installieren.
n Die Klemmleisten der Anschlüsse befinden
sich innerhalb des Gerätes. Nach Öffnen der
Abdeckung ist sie erreichbar.
n Wird bei dem Gerät eine als Zubehör erhält-
liche Kondensatpumpe eingesetzt, ist ggf. bei
der Verwendung des Abschaltkontaktes der
Pumpe die Spannungsversorgung zum Innen-
gerät zu unterbrechen.
8.2 Geräteanschluss
Führen Sie den Anschluss folgendermaßen durch:
1. Öffnen Sie das Lufteintrittsgitter.
2. Lösen Sie die Abdeckungen des Schaltkas-
tens (Abb. 40).
3. Führen Sie die spannungsfreie Leitung durch
die Kantenschutzringe in den Schaltkasten
ein und arretieren Sie die Leitung in der
Zugentlastung.
4. Verbinden Sie dann die Leitung laut
Anschlussschema (siehe Ä Kapitel
8.3 „Elektrisches Anschlussschema“
auf Seite 34).
5. Verbinden Sie die elektrischen Stecker der
Abdeckung mit den entsprechenden Gegen-
stücken der Kassette. Eine Verwechslung ist
nicht möglich.
6. Montieren Sie alle demontierten Teile.

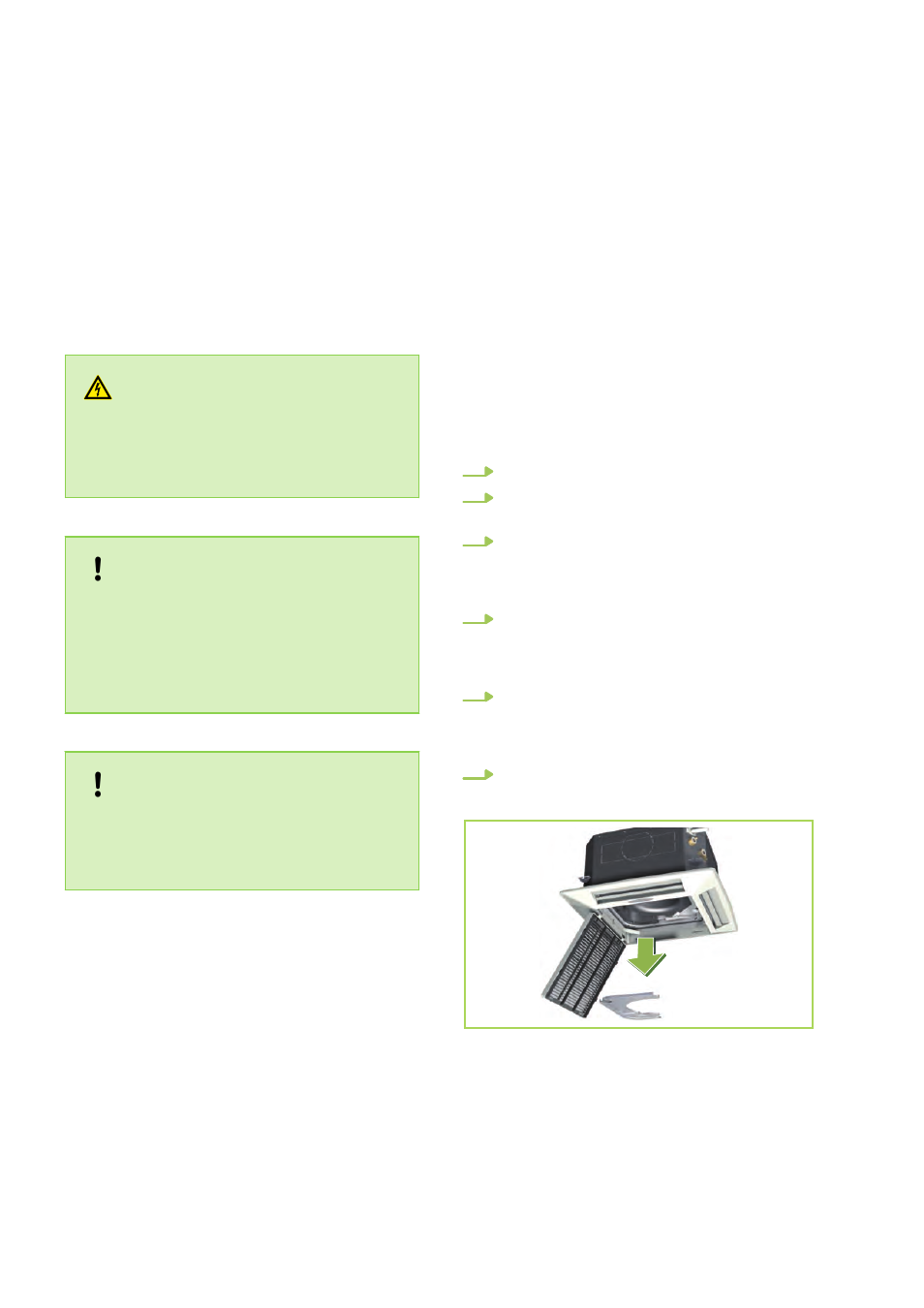

Abb. 39: Zugang Schaltkasten
