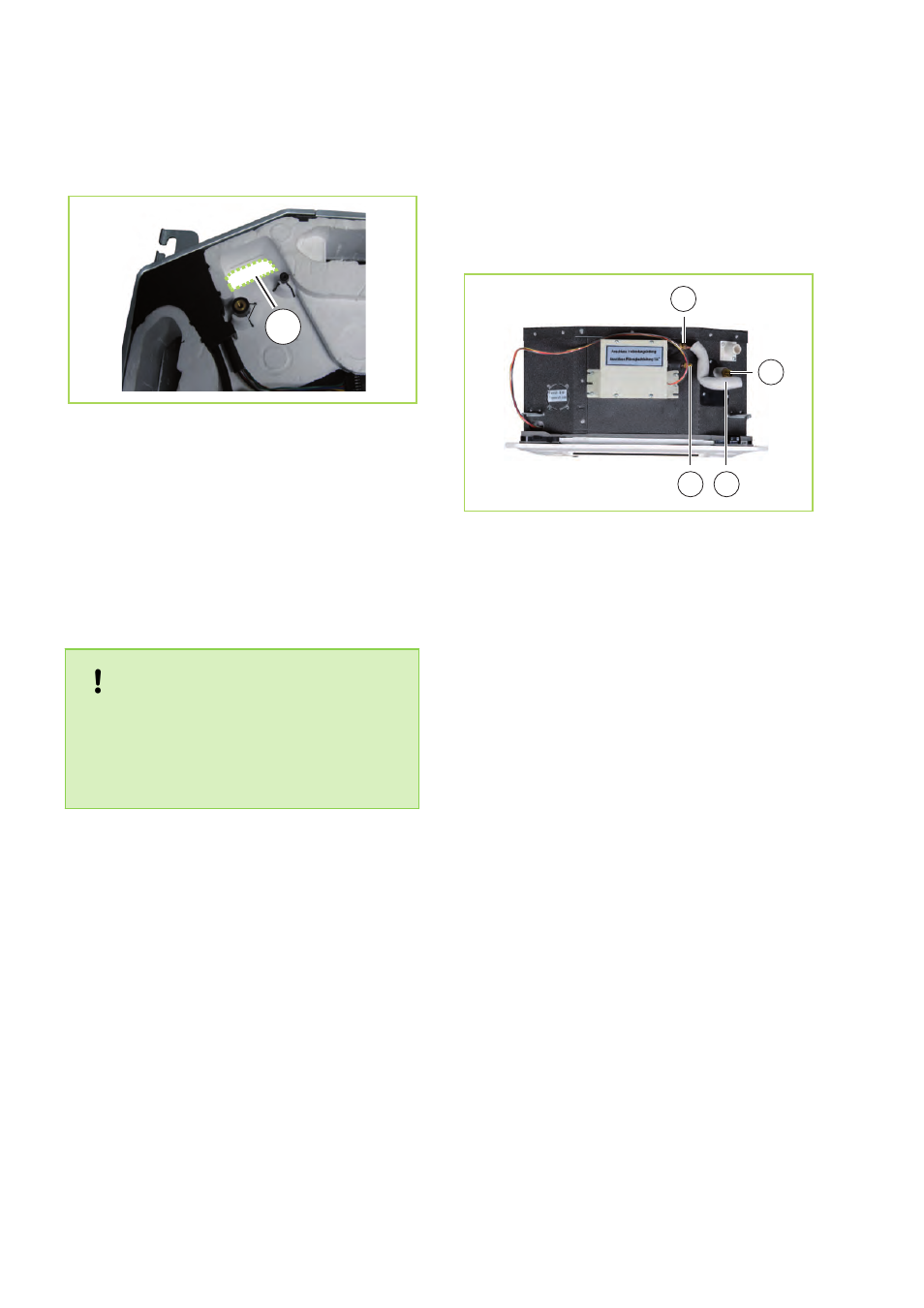

Zusätzlich ist die im folgenden Bild umrandete
Polystyrol-Trennwand der Tropfwanne mit einem
Messer zu entfernen (Abb. 33).
1
Abb. 33: Frischlufteinlass
1: Frischlufteinlass
Anschluss der Kältemittelleitungen
Der bauseitige Anschluss der Kältemittelleitungen
erfolgt am Anschluss des Expansionsventils des
Innengerätes innerhalb der Zwischendecke. Der
Anschluss der Kältemittelleitungen kann mittels
Bördel erfolgen.
HINWEIS!
Das Gerät ist werkseitig mit einer Füllung aus
getrocknetem Stickstoff zur Dichtigkeitskon-
trolle versehen worden. Der unter Druck ste-
hende Stickstoff entweicht beim Lösen der
Überwurfmuttern.
Anschluss der Verbindungsleitung am Expan-
sionsventil der Innengeräte MVD 220-450
Das elektronische Expansionsventil befindet sich
außerhalb des eigentlichen Gehäuses in einem
separaten Anschlusskasten seitlich am Gerät. Um
dieses kältetechnisch anzuschließen beachten Sie
bitte folgende Zeichnung:
B
A
C
D
Abb. 34: Anschluss der Verbindungsleitung am
Expansionsventil
A: Beiliegende Verbindungsleitung anschließen
B: Anschluss der Flüssigkeitsleitung 1/4"
C: Anschluss der Saugleitung 1/2"
D: Beiliegende Verbindungsleitung anschließen
