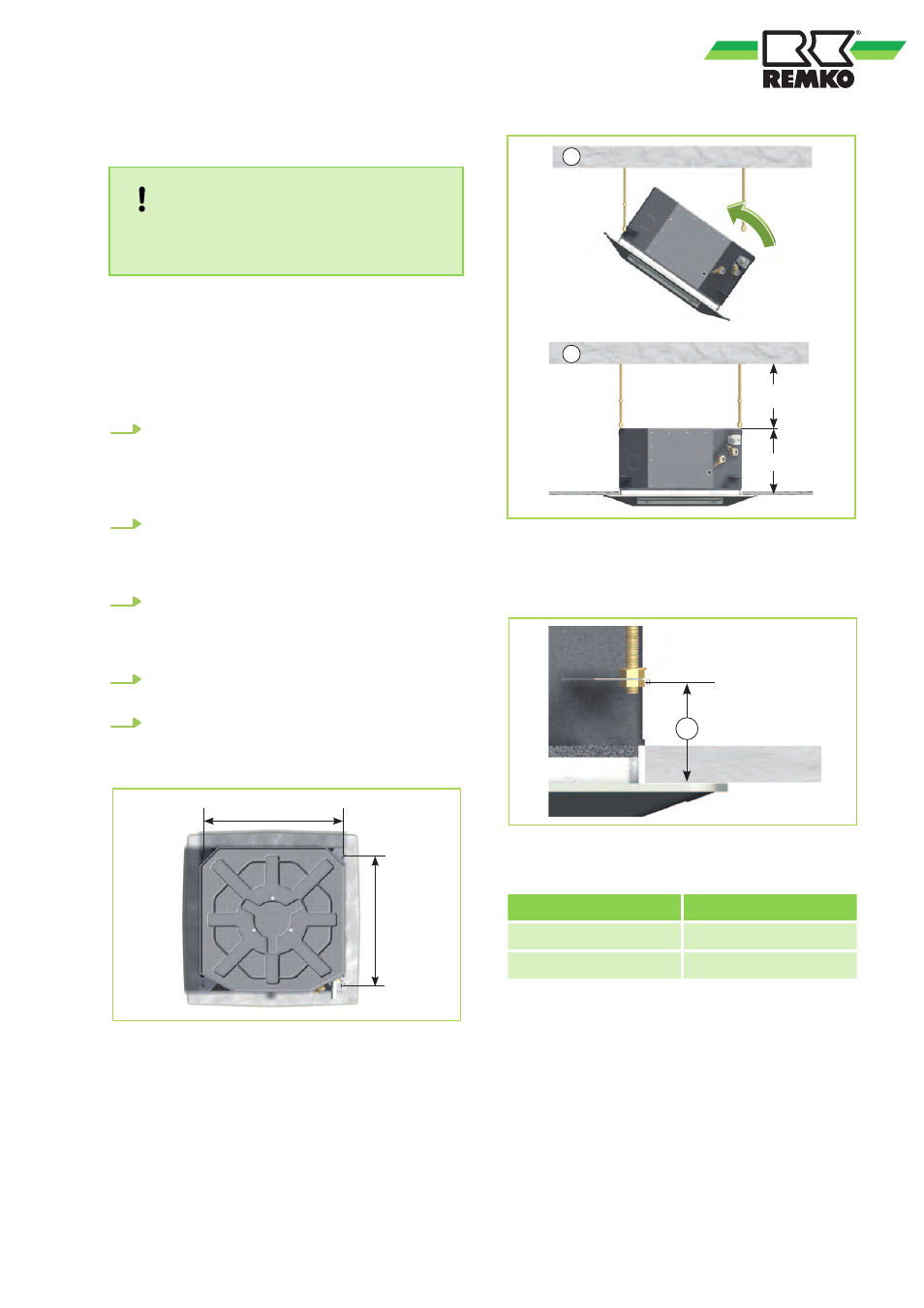

6 Installation
HINWEIS!
Die Installation darf nur durch autorisiertes
Fachpersonal vorgenommen werden.
Geräteinstallation
Das Gerät wird an vier Gewindestangen mit der
Abdeckung nach unten, unter Beachtung des
Deckenrasters und eventueller Einbauten, instal-
liert.
1. Markieren Sie gemäß den Abmessungen der
eingesetzten Deckenkassette die Befesti-
gungspunkte der Gewindestangen an sta-
tisch zulässigen Bauwerksteilen und ober-
halb der Zwischendecke (Abb. 23).
2. Setzen Sie das Innengerät in die Gewinde-
stangen ein und bringen Sie die Geräte
durch die untere Mutter in eine waagerechte
Position (Abb. 24).
3. Halten Sie dabei einen Deckenabstand von
min. 35 mm ein. Schließen Sie, wie im wei-
teren beschrieben, die Kältemittel-, Elektro-
und Kondensatleitung an das Innengerät an.
4. Überprüfen Sie nochmals die waagerechte
Ausrichtung des Gerätes.
5. Ziehen Sie zum Abschluss die Gegenmutter
an und montieren die Abdeckung.
523
545
Abb. 23: Gerät einhängen (MVD 220-450)
260 mm
min.
35 mm
1
1
Abb. 24: Gerät einhängen (MVD 220-450)
1: Statisches Bauwerksteil
A
Abb. 25: Gerät befestigen
A: Abstand A
MVD 220-450
Abstand A 70 mm
Aufhängung 545 mm x 523 mm
