Baureihe MVD 220 MVD 280 MVD 360 MVD 450
Abmessungen Kassette
Höhe mm 260
Breite mm 575
Tiefe mm 575
Abmessungen Abdeckung
Höhe mm 50
Breite mm 650
Tiefe mm 650
Gewicht kg 17,5 19,0
Gewicht Abdeckung kg 3,0
Seriennummer 1230C5... 1231C5... 1232C5... 1233C5...
EDV Nr. 1623550 1623555 1623560 1623565
1) Lufteintrittstemperatur TK 27°C / FK 19°C, Außentemperatur TK 35°C / FK 24°C, max. Luftvolumenstrom,
8 m Rohrleitungslänge
2) Lufteintrittstemperatur TK 20°C, Außentemperatur TK 7°C / FK 6°C, max. Luftvolumenstrom,
8 m Rohrleitungslänge
3) Abstand 1m Freifeld
4) Enthält Treibhausgas nach Kyoto-Protokoll, GWP 1975
5) In Kombination mit je 5x MVD 220, 1x MVD 450 und 1x MVV 1600 DC
6) In Kombination mit je 3x MVD 280, 1x MVD 360 und 1x MVV 1200 DC
2.2 Geräteabmessungen
545
570
650
523 570 650
5
6
50
8
CE-J20AA1/N1-A
3
1
4
213
1
7
2
570
2

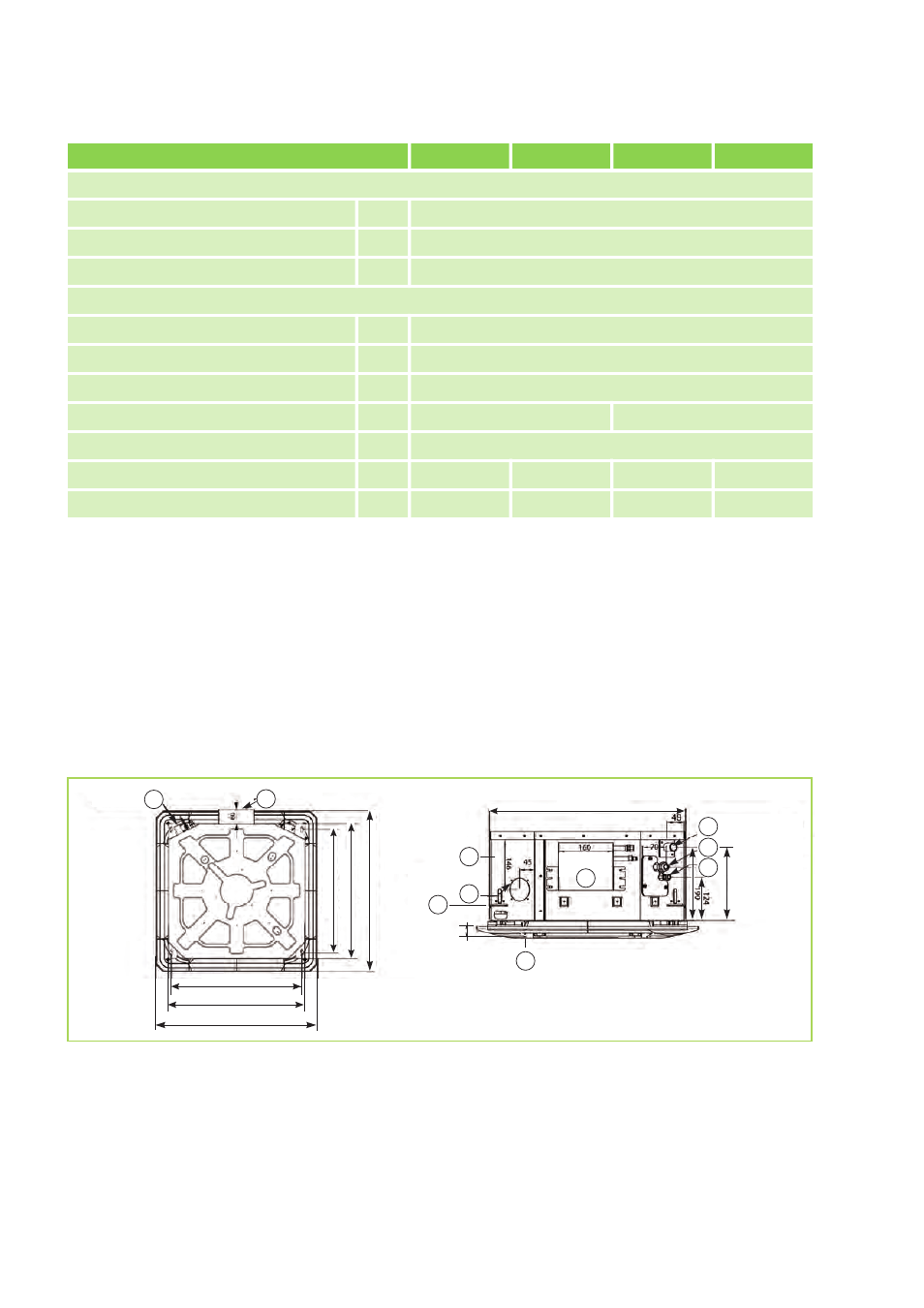

Abb. 1: Abmessungen MVD 220-450 (Alle Angaben in mm)
1: Kondensatanschluss
2: Elektronische Einspritzbox
3: Kälteanschluss Ø 1/2" (Saugleitung)
4: Kälteanschluss Ø 1/4" (Einspritzleitung)
5: Frischluftanschluss Ø 65 mm
6: Montagewinkel
7: Gehäuse
8: Blende
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
