Im Innengerät ist eine ca. 50 cm. lange Rohr-
leitung fest von links nach rechts installiert
(Ansicht von vorne). Bei einer bauseitigen Vor-
installation der Kältemittelleitung ist diese zu
berücksichtigen.
Wandhalterung des Innengerätes
50
Ø 70
50
B
A
C
D
Ø 70
50
50

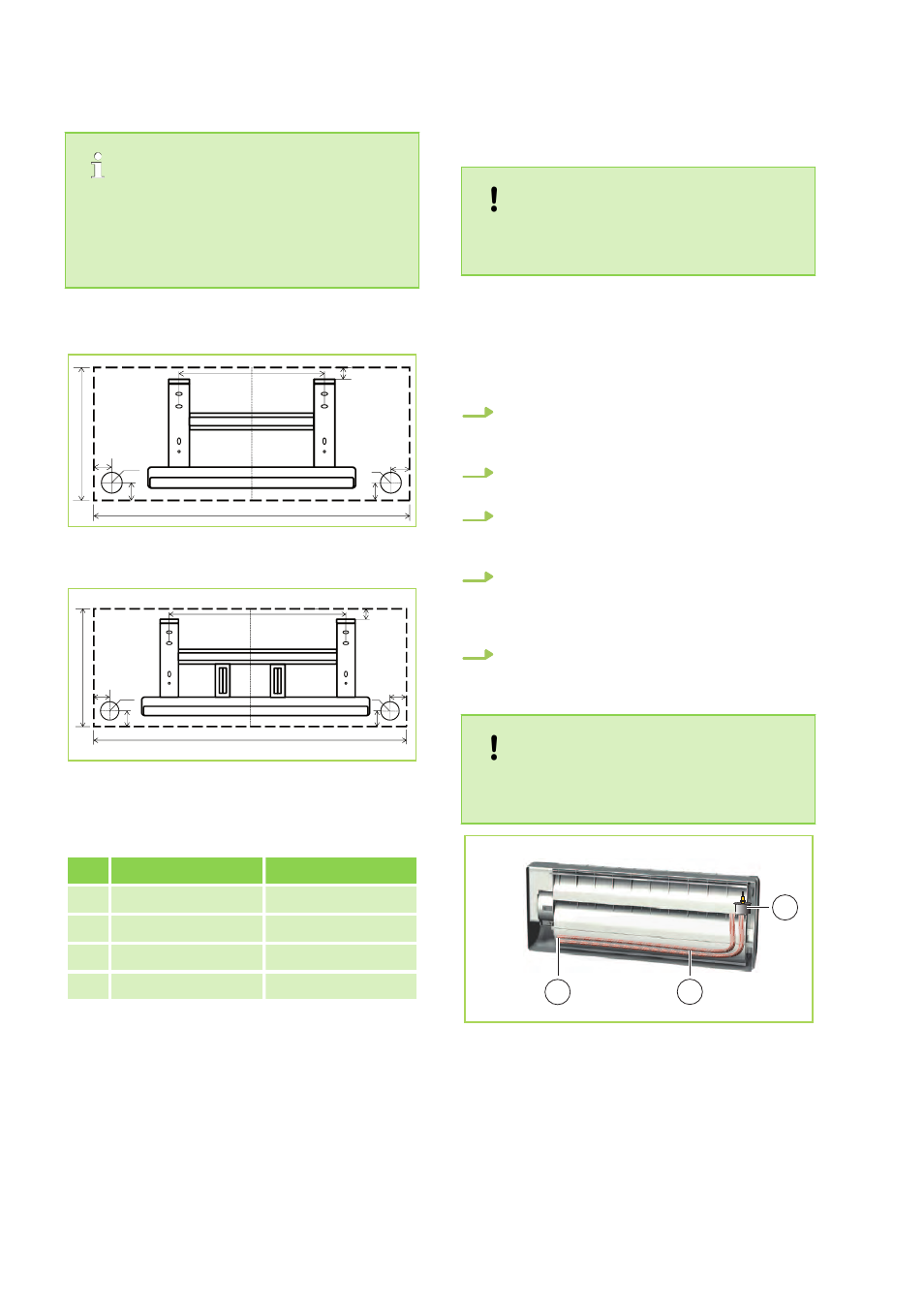

Abb. 24: Montagepunkte der Wandhalterung MVW
220-360 (alle Maße in mm)
50
Ø 70
50
B
A
C
D
Ø 70
50
50
Abb. 25: Montagepunkte der Wandhalterung MVW
450-560 (alle Maße in mm)
Maße der Montagepunkte (alle Maße in mm)
MVW 220-360 MVW 450-560
A 915 1070
B 290 315
C 25 36
D 460 730
Die Wandhalterung der Geräte muss mit geeig-
neten Schrauben und Dübeln befestigt werden.
6 Installation
HINWEIS!
Die Installation darf nur durch autorisiertes
Fachpersonal vorgenommen werden.
Geräteinstallation
Das Gerät wird über die Wandhalterung, unter
Beachtung der im unteren Bereich befindlichen
Luftaustrittsseite, befestigt.
1. Markieren Sie gemäß den Abmessungen der
Wandhalterung die Befestigungspunkte an
statisch zulässigen Bauwerksteilen.
2. Entfernen Sie ggf. die Ausbrechöffnung des
Gehäuses.
3. Schließen Sie, wie im weiteren beschrieben,
die Kältemittel-, Elektro- und Kondensatlei-
tung an das Innengerät an.
4. Hängen Sie das Innengerät leicht nach
hinten gekippt in die Wandhalterung ein und
drücken dann mit der Unterseite das Gerät
gegen die Halterung.
5. Überprüfen Sie nochmals die waagerechte
Ausrichtung des Gerätes. (Abb. 27)
HINWEIS!
Bitte beachten Sie, dass die Kältemittelrohre,
rückseitig gesehen, auf der linken Seite enden.
1
2 3
Abb. 26: Kältemittelrohre, rückseitig
1: Elektronisches Expansionsventil
2: Kältemittelrohre
3: Ende der Kältemittelrohre
