Seite 27: 8elektrischer anschluss
8
Elektrischer Anschluss
8.1 Allgemeine Hinweise
Bei den Geräten ist eine Spannungsversorgung
am Außenteil zum Innengerät und eine dreiadrige
Steuerleitung zum Innengerät zu installieren und
entsprechend abzusichern.
GEFAHR!
Sämtliche elektrische Installationen sind von
Fachunternehmen auszuführen. Die Montage
der Elektroanschlüsse hat spannungsfrei zu
erfolgen.
HINWEIS!
Der Elektroanschluss der Geräte muss nach
VDE 0100 an einen besonderen Speisepunkt
mit Fehlerstromschutzschalter erfolgen und ist
durch eine elektrische Fachkraft festzulegen.
n
Wir empfehlen, bauseitig einen Haupt- / Repa-
raturschalter in der Nähe des Gerätes zu
installieren.
n
Die Klemmleisten der Anschlüsse befinden
sich auf der Rückseite des Gerätes. Nach der
Installation können Messungen, nach Ent-
fernen der Abdeckung, von der Vorderseite
vorgenommen werden.
n
Wird bei dem Gerät eine als Zubehör erhält-
liche Kondensatpumpe eingesetzt, ist ggf. bei
der Verwendung des Abschaltkontaktes der
Pumpe ein zusätzliches Relais zur Erhöhung
der Schaltleistung, zur Abschaltung des Kom-
pressors, erforderlich.
Innerhalb der Steuerleitung zum Außenteil
befinden sich Datenleitungen, die die Kommunika-
tion zwischen Innengerät und Außenteil reali-
sieren. Hierüber wird die Leistungsanpassung der
Kühl- bzw. Heizleistung geregelt und Störmel-
dungen dem Innengerät weitergeleitet.
Führen Sie den Anschluss folgendermaßen durch:
1.
Öffnen Sie das Lufteintrittsgitter.
2.
Lösen Sie die Abdeckungen auf der rechten
3.
Lösen Sie die Steuerleitung am Klemmblock
und entfernen Sie die Steuerleitung.
4.
Klemmen Sie die bauseits verlegte Steuerlei-
tung an den Klemmen P,Q,E an.
5.
Verbinden Sie die bauseits verlegte Steuer-
leitung fachgerecht mit den Innengeräten und
Außenteilen.
6.
Stecken Sie den Stecker der Steuerleitung in
die entsprechende Buchse im Außenteil.
7.
Bauen Sie das Gerät wieder zusammen.
2
1
4
3
1

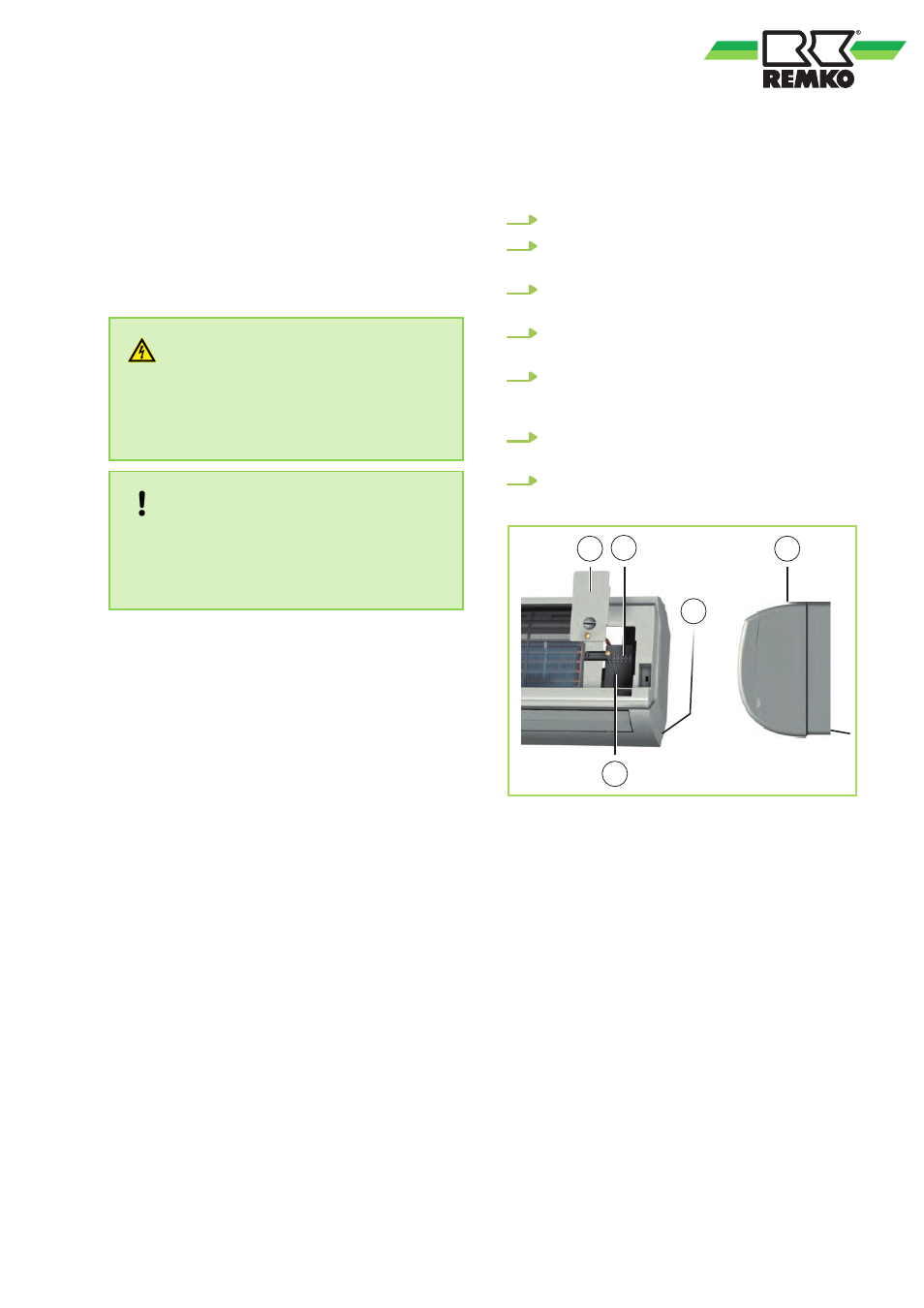

Abb. 31: Anschluss des Innengerätes
1: Abdeckung
2: Zugentlastung
3: Klemmleiste Steurleitung
4: Steuerleitung vom Außenteil
27
