8.2 Elektrisches Anschlussschema
Anschluss MCC-1 Controller, MVV 1200-2000 DC und MXD/MVW-Innengeräte - Variante 1
C
1
L1 L2 L3 N PE E P Q E
N PE L Off Co. On
Ext. On/Off
400 V/3~/50 Hz
230V/1~/50 Hz
N PE L X Y E P Q E
Y X
X Y E
230V/1~/50 Hz
N PE L X Y E P Q E
230V/1~/50 Hz
N PE L X Y E P Q E
A
1 1
B
C
2
C
3-6
C
7
1
2
1 1

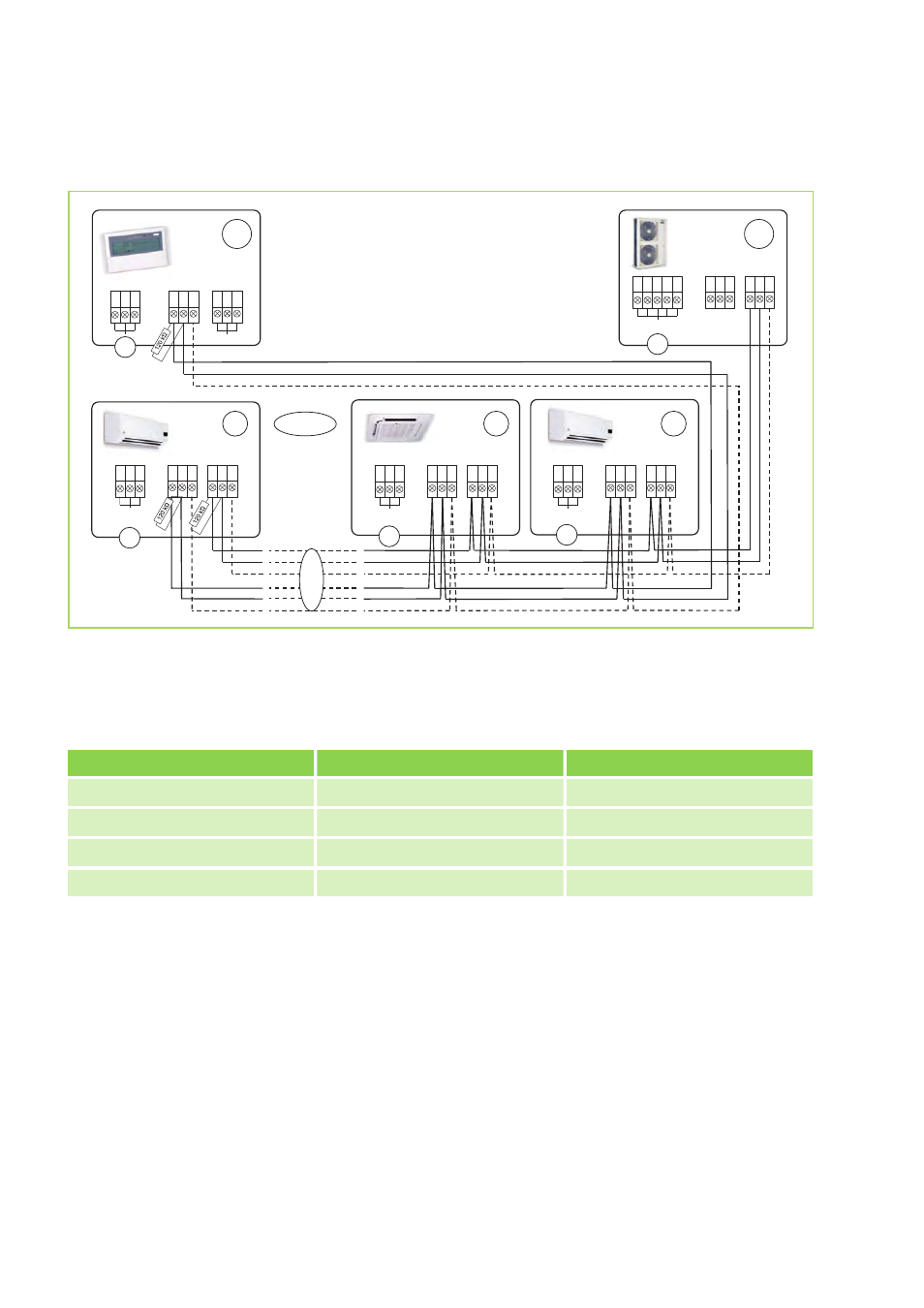

Abb. 32: Elektrisches Anschlussschema - Variante 1
A: Zentralfernbedienung MCC-1 Controller
B: Außenteil MVV 1200-2000 DC
C1-7: Innengeräte MXD/MVW
1: Netzzuleitung
2: Kommunikationsleitungen
Mindest-Querschnitt Leitungsaufbau
Zuleitung Innengeräte 3 x 1,5 mm 2
Zuleitung Außenteil 5 x 2,5 mm 2
Kommunikationsleitung 3 x 0,75 mm 2 abgeschirmt
Zentralfernbedienung 3 x 0,75 mm 2 abgeschirmt
Die Steuerung wird stets in Reihe an die Innengeräte und das Außenteil angeschlossen. Zudem ist das
letzte Innengerät der Reihe mit einem Festwiderstand zu versehen (siehe Abb. 32). Die zwei 120 Ohm
Widerstände befinden sich im Lieferumfang der MCC 1. Selbiges gilt für den Anschluss des Multi-Central-
Controllers.
