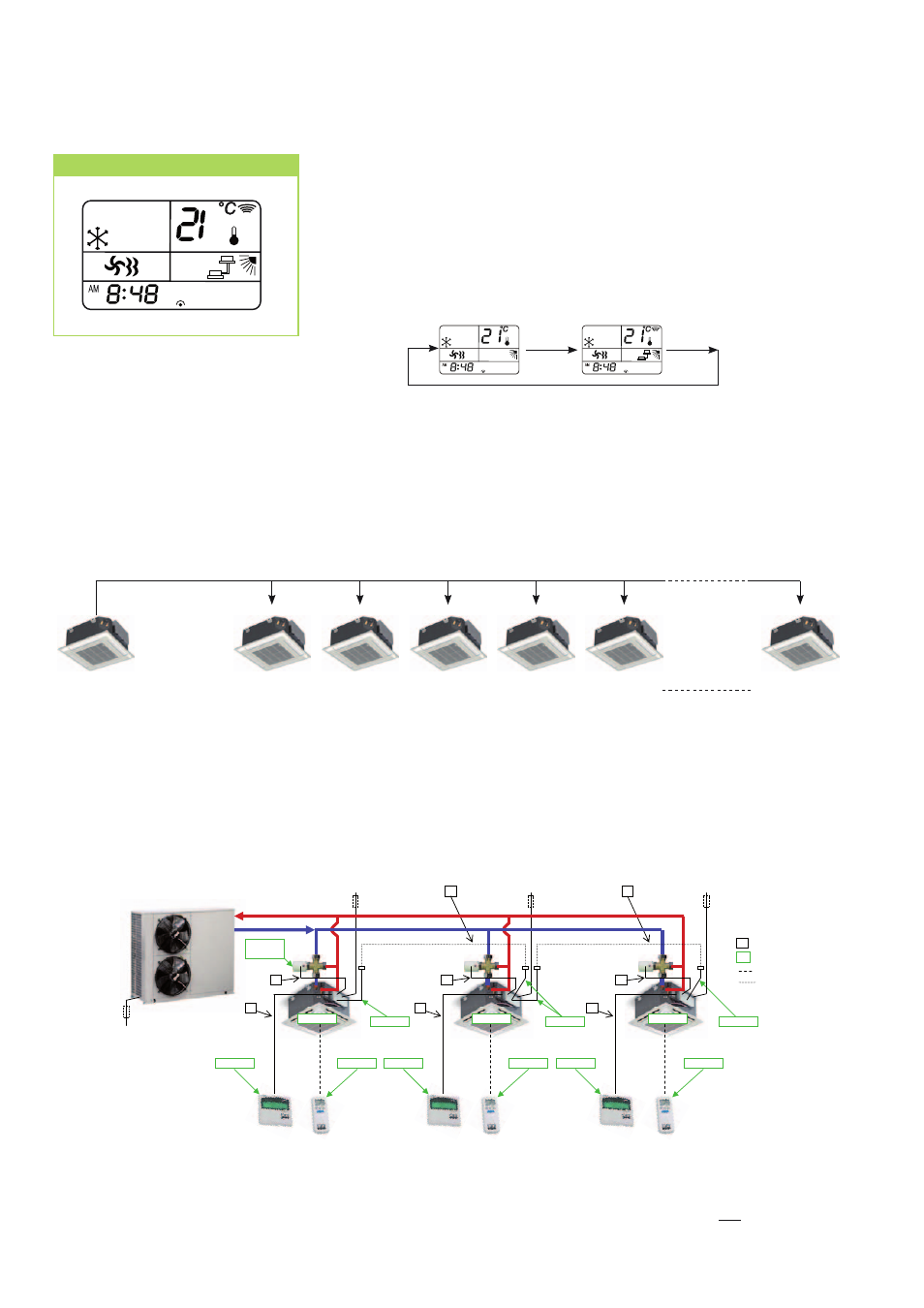

NETWORK Taste Die Taste NETWORK ermöglicht die Übermittlung der programmierten
Einstellungen des Master-Gerätes (Führungsgerätes) an alle im Netzwerk
befindlichen Slave-Geräte (Folgegeräte).
Alle Geräte bestätigen den korrekten Empfang der Einstellungen durch
einen Signalton, die Infrarot-Fernbedienungen übernehmen die geän-
derten Einstellungen nicht. Zur Übermittlung ist die Taste 3 Sekunden
lang zu drücken. Eine individuelle Bedienung jedes einzelnen Gerätes ist
dennoch möglich.
NETWORK
Übermittlung an alle Geräte
Bestätigung mittels Signalton
Master / Slave Verhalten
Bei der Installation mehrerer Geräte z. B. innerhalb eines Raumes kann ein übergeordnetes Gerät (Führungs-
gerät) die Einstellungen der Fernbedienung aller untergeordneter Geräte (Folgegerät) übernehmen. Zur Da-
tenübermittlung wird das Führungsgerät (Master) mit den Folgegeräten (Slave) verbunden. Die Bedienung des
Master –Gerätes kann mittels einer serienmäßigen Infrarot-Fernbedienung oder mittels einer fest installierten
Kabel-Fernbedienung (Zubehör) erfolgen. Die gesendeten Daten werden dann über die interne Busleitung alle
anderen Slave- Geräte übermittelt. Die Anzahl der Slave– Geräte ist auf 31 begrenzt.
00 01 02 03 04 05 31
Master Slave
Es stehen zwei unterschiedliche Netzwerk-Varianten zur Verfügung:
1. Bedienung einer Gruppe:
Eine Kabel- oder IR-Fernbedienung des Master-Gerätes kann das Master- und alle Slave-Geräte bedienen.
Eine Kabel- oder IR-Fernbedienung des Slave-Gerätes kann nur das Slave-Geräte bedienen.
Hierbei ist der Master-Gerätes durch den gesteckten Jumper JP 0 auf der Platine zu adressieren.
7
Kaltwasser-Klimasysteme
Technik: Anschluss Regelungen
Stand: 02/2010 -
Bussteuerung KWD
Netzzuleitung
230V, L1,N,PE
4
Busleitung, bauseitig
1611393
Busleitung, bauseitig
1611393 1611393
Netzzuleitung
230V, L1,N,PE
Netzzuleitung
230V, L1,N,PE
4
1611392
4
1611503
1611504
Serie Serie Serie
Bedienung:
1611392
4
1611392
4
3 3 3
Netzzuleitung
400V, L1,L2,L3,N,PE
KWD KWD KWD
Einzeln
oder
alle (Taste)
Einzeln
oder
alle (Taste)
Master:
Jumper JP in der Kassette
Slave: Slave:
Einzeln
oder
alle (Taste)
Einzeln
oder
alle (Taste)
Funktion Master - Bedienung des Masters oder aller Geräte über eine Einheit als IR- oder Kabel-FB, Ansteuerung aller Geräte,
Regelung eigenständig
Funktion Slave - Bedienung eigenständig, Regelung eigenständig
Kabel-Fernbedienung
3 Erf. Aderanzahl
EDV.Nr./Typ
Alternativ
bauseitig
