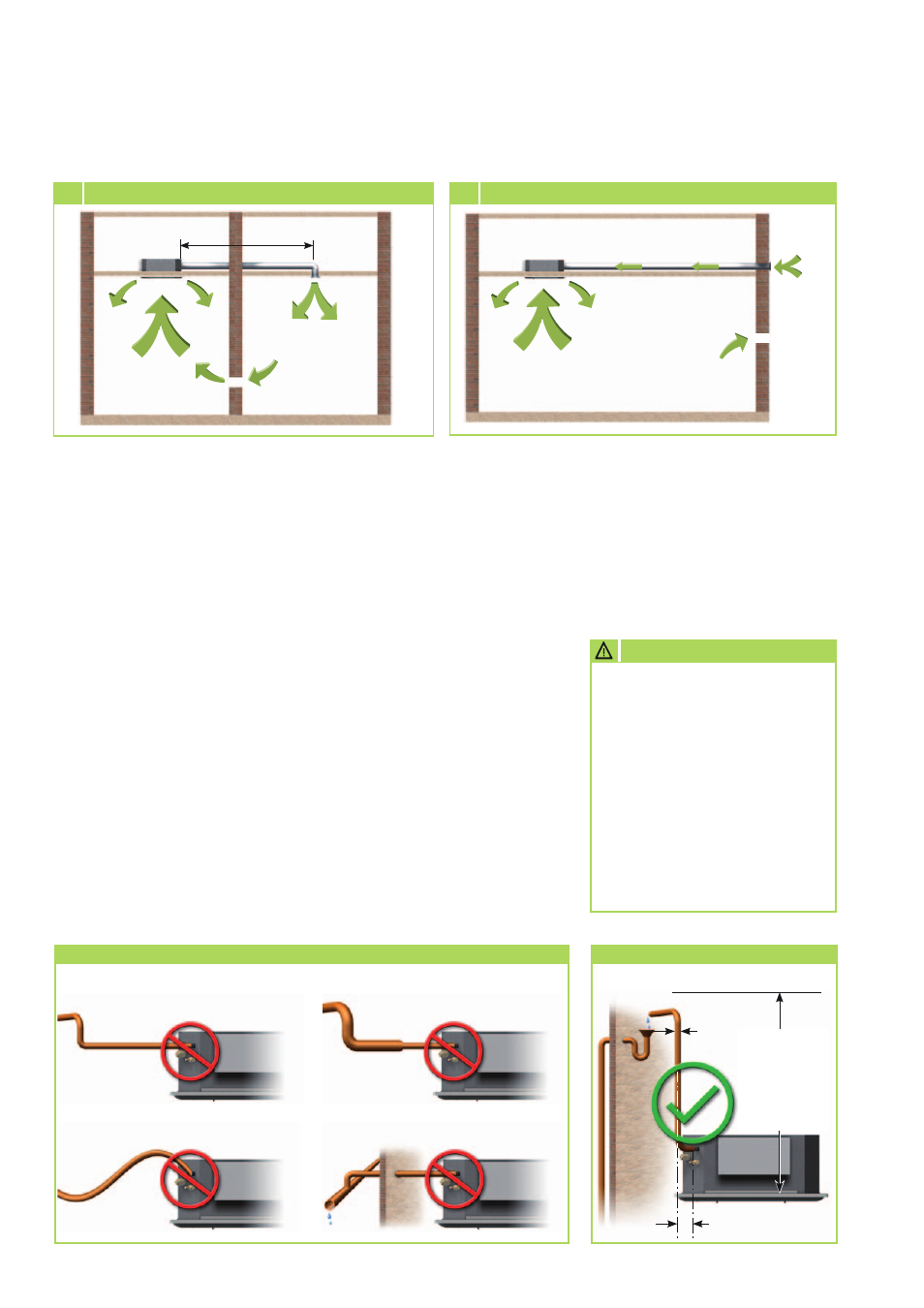

13 Frischluftanschluß
Außen-
luft-
eintritt
Innen Außen
Kondensatanschluß
max. 7 m
Nebentraum Hauptraum
12 Nebenraumanschluß
Auf Grund der Taupunktunter-
schreitung am Register kommt es
während des Kühlbetriebes zur
Kondensatbildung.
Unterhalb des Registers befin-
det sich eine Auffangwanne mit
serienmäßiger Kondensatpumpe
und Schwimmerschalter. Sollte
der Schwimmerschalter auf Grund
mangelndem Abtransport des
Kondensats eine Sicherheitsab-
schaltung durchführen, schaltet die
Pumpe sofort ein und läuft ca. drei
Minuten nach.
■ Die bauseitige Kondensatlei-
tung ist mit einem Gefälle von
min. 2 % zu verlegen. Gegebe-
nenfalls sehen Sie eine dampf-
diffusionsdichte Isolation vor.
■ Befindet sich das Niveau der
Kondensatleitung an dem Gerät
oberhalb des Geräteaustrittes,
so ist die Leitung sofort vertikal
nach oben und dann mit Gefäl-
le zum Abfluß zu verlegen.
■ Führen Sie die Kondensatlei-
tung des Gerätes frei in die Ab-
laufleitung. Falls das Kondensat
in eine Abwasserleitung geführt
wird, sehen Sie einen Siphon
als Geruchsverschluß vor.
■ Bei einem Gerätebetrieb unter
0 °C Außentemperatur ist auf
eine frostsichere Verlegung der
Kondensatleitung zu achten.
Ggf. ist eine Rohrbegleitheizung
vorzusehen.
■ Nach erfolgter Verlegung
muß der freie Ablauf des Kon-
densats überprüft und
eine permanente Dichtheit
sichergestellt werden.
Die maximale Förderleistung
der Kondensatpumpe beträgt
1000 mmWS. Durch äußere
Einflüsse, wie z.B. luftseitiger
Gegendruck, Verschmutzung,
oder Verschleiß kann es zu
Leistungsreduzierung kommen.
Um einen sicheren Funktions-
betrieb zu gewährleisten,
empfehlen wir eine maximale
Förderhöhe von 800 mm nicht
zu überschreiten!
ACHTUNG
16-20 mm
min. 2% Gefälle, freier Einlauf Weit entfernte Steigleitung Zu große/kleine Kondensatleitung
Kein Gefälle/Steigungen Kein freier Ablauf, luftseitiger Gegendruck
Kondensatanschluß - Falsch! Kondensatanschluß - Richtig!
Förderleistung
max.
1000 mmWS,
Empfehlung:
max. 800 mm
Höhendifferenz
max. 100 mm
