8
Kaltwasser-Klimasysteme
Technik: Anschluss Regelungen
Stand: 02/2010 -

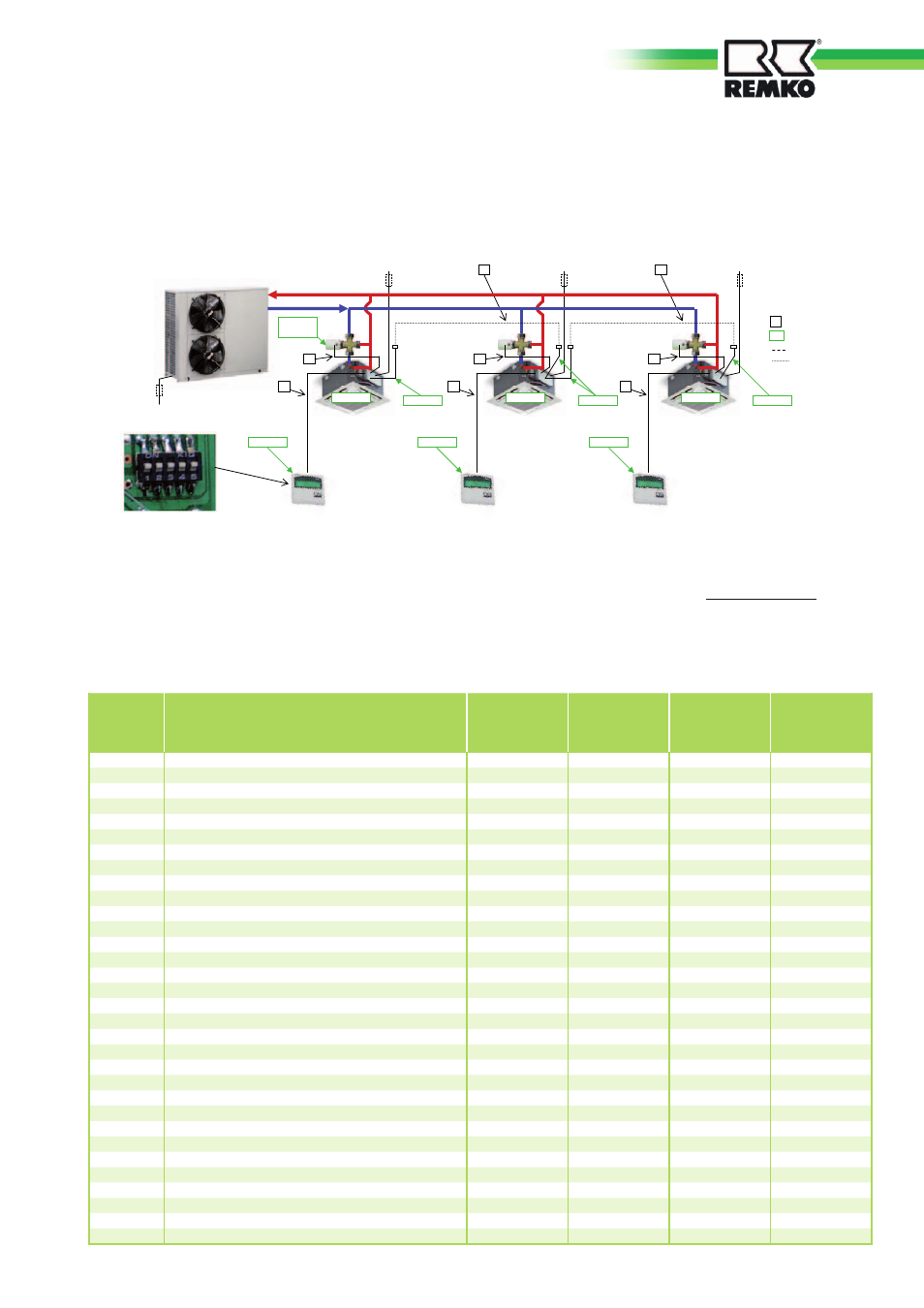

Bussteuerung KWD
Master:
Adresse 00
Einzeln
oder
alle (Taste)
Einzeln
oder
alle (Taste)
Slave:
Adresse 01
Slave:
Adresse 02
Netzzuleitung
230V, L1,N,PE
4
Busleitung, bauseitig
1611393
Busleitung, bauseitig
1611393 1611393
Netzzuleitung
230V, L1,N,PE
Netzzuleitung
230V, L1,N,PE
4
1611392
4
Netzzuleitung
400V, L1,L2,L3,N,PE
1611503
1611504
Funktion Master - Bedienung des Masters oder aller Geräte über eine Einheit als Kabel-FB, Ansteuerung aller oder bestimmter
Geräte, Regelung eigenständig
Funktion Slave - Bedienung eigenständig, Regelung eigenständig
Bedienung:
1611392
4
1611392
4
Einzeln
oder
alle (Taste)
Einzeln
oder
alle (Taste)
3 3 3
Adressierung:
KWD KWD KWD
Kabel-Fernbedienung
3 Erf. Aderanzahl
EDV.Nr./Typ
Alternativ
bauseitig
2. Bedienung einer Gruppe oder bestimmten Geräten einer Gruppe:
Eine Kabel-Fernbedienung des Master-Gerätes kann das Master- und alle bzw. einzelne Slave-Geräte bedienen.
Eine Kabel-Fernbedienung des Slave-Gerätes kann nur das Slave-Geräte bedienen.
Hierbei ist der Master-Gerätes und alle Slave-Geräte durch die Dip-Schaltereinstellung der Kabel-Fernbedie-
nung zu adressieren.
Adresse Raumbezeichnung
Infrarot-
Fernbedienung
Master
Infrarot-
Fernbedienung
Slave
Kabel-
Fernbedienung
Master
Kabel-
Fernbedienung
Slave
00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
Tragen Sie bitte die Konfiguration der installierten Netzwerke in die Tabelle ein.
Kennzeichnen Sie die Master oder Slave-Geräte in der entsprechenden Zelle.
