Installation
Geräteinstallation
Das Gerät wird an vier Gewin-
destangen mit der Abdeckung
nach unten, unter Beachtung des
Deckenrasters und eventueller
Einbauten, installiert.
1. Markieren Sie gemäß den
Abmessungen der eingesetzten
Deckenkassette die Befesti-
gungspunkte der Gewindestan-
gen an statisch zulässigen
Bauwerksteilen und oberhalb
der Zwischendecke.
2. Sollen Zweitraum- und Frisch-
luftanschlüsse eingebaut
werden, sind die erforderlichen
Anschlußstutzen vor der Ge-
rätemontage anzubauen.
Siehe Abschnitt Zweitraum–
und Frischluftanschluß.
3. Setzen Sie das Gerät in die
Gewindestangen ein und brin-
gen Sie die Geräte durch die
untere Mutter in eine waage-
rechte Position (Bild 6).
Nur so ist der Ablauf des Kon-
densatwassers in die Auffang-
wanne gewährleistet.
4. Halten Sie dabei den Abstand
Maß A, wie in der Tabelle
unten angegeben, zwischen
Unterseite der Aufhängung
und Unterseite der Befestigung
ein (Bild 7).
5. Schließen Sie, wie im weiteren
beschrieben, die Kältemittel-,
Elektro- und Kondensatleitung
an das Innengerät an.
6. Überprüfen Sie nochmals die
waagerechte Ausrichtung des
Gerätes.
7. Ziehen Sie zum Abschluss die
Gegenmutter an und montieren
die Abdeckung.
Die Installation darf nur durch
autorisiertes Fachpersonal
vorgenommen werden.
ACHTUNG
Maße in mm
KWD
20-50
KWD
65-105
Abstand A 35 35
Abstand B 25 25
Geräte-
aufhängung
615 x 280 615 x 810

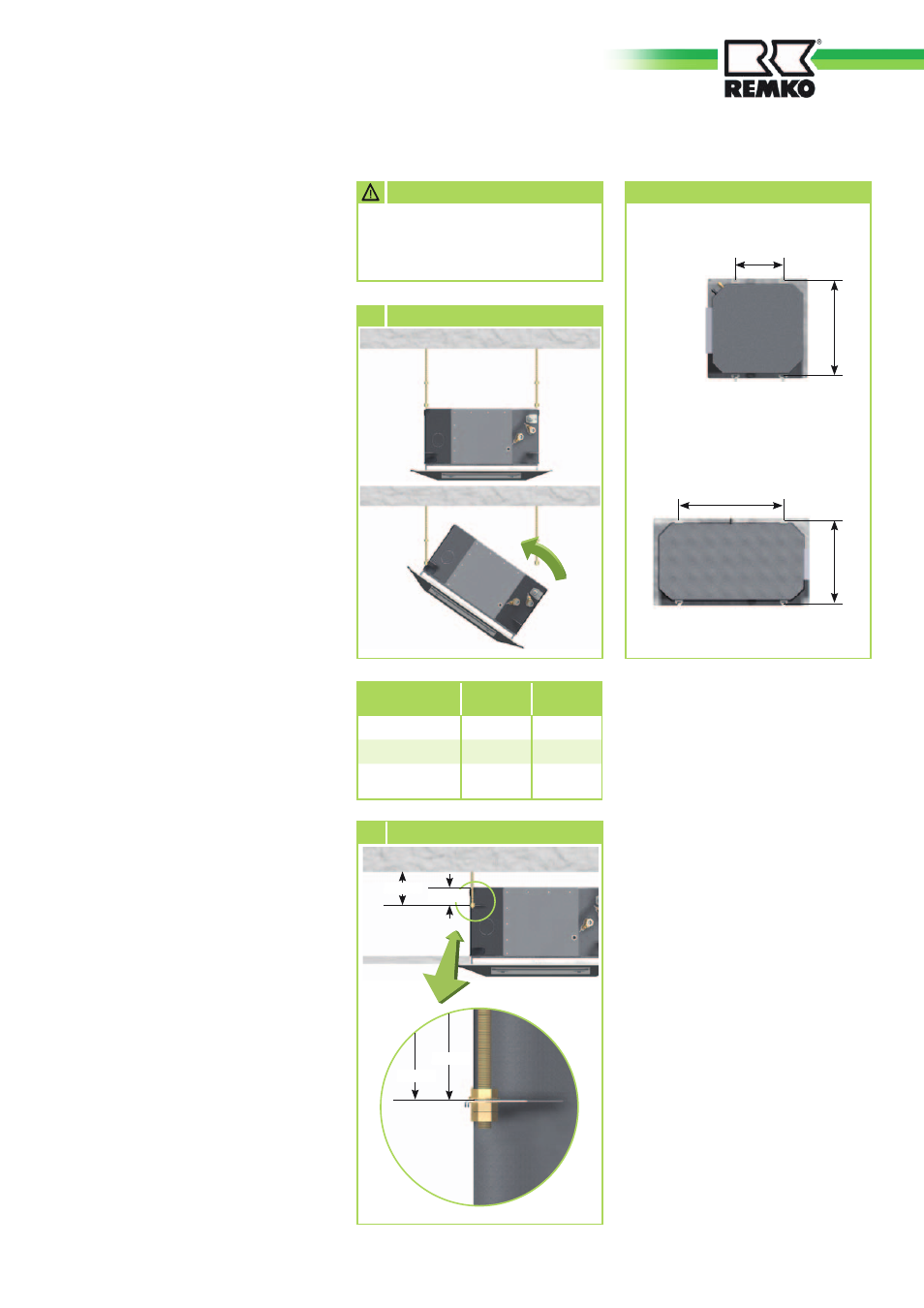

6 Gerät einhängen
Anschluß der
Mediumleitungen
■ Der bauseitige Anschluß der
Leitungen erfolgt bei den KWD
20-50 an einer abgeschrägten
Geräteseite und bei der KWD
65-105 an der Mitte der
Längsseite.
■ Für Servicezwecke sind die
Anschlüsse mit Absperrventilen
auszurüsten und der Volumen-
strom mittels Strangregulier-
ventilen einzustellen.
■ Zusätzliche automatische Ent-
lüftungsventile sind im Vor- und
Rücklauf, an der höchsten Stelle
der Installation, vorzusehen.
■ Die Mediumleitungen dürfen
keine statischen Belastungen
auf das Gerät ausüben.
■ Der Anschluß der Leitungen
darf keine thermische oder
mechanische Beanspruchung
auf das Gerät erzeugen.
Ggf. Leitung kühlen bzw.
mit dem zweiten Werkzeug
gegenhalten.
615
Maße in mm
Geräteaufhängung
KWD 65-105
KWD 20-50
280
615
810
7 Gerät befestigen
Maß A
Maß B
Maß B
Maß A
