Elektrisches anschlussschema, Tw rt tr stb s1, C10 12 – REMKO CLK 30 Benutzerhandbuch
Seite 17
17
TW
RT
TR
STB
S1
WS
1A
2A
3A
4B
5B
6B
H2
H1
KL
1
2
3
4
5
6
7
8
9
11
L1
N
T1
T2
S
3
B
4
I
0
II
C
10
12
2
1
3
S2
M
N
braun
blau
orange
schwarz
1
1
1
2
2
2
4
4
#2
#4
#3
#1
HW 09.07
N
PE
L1
N
weiss
weiss
#5
ÖV

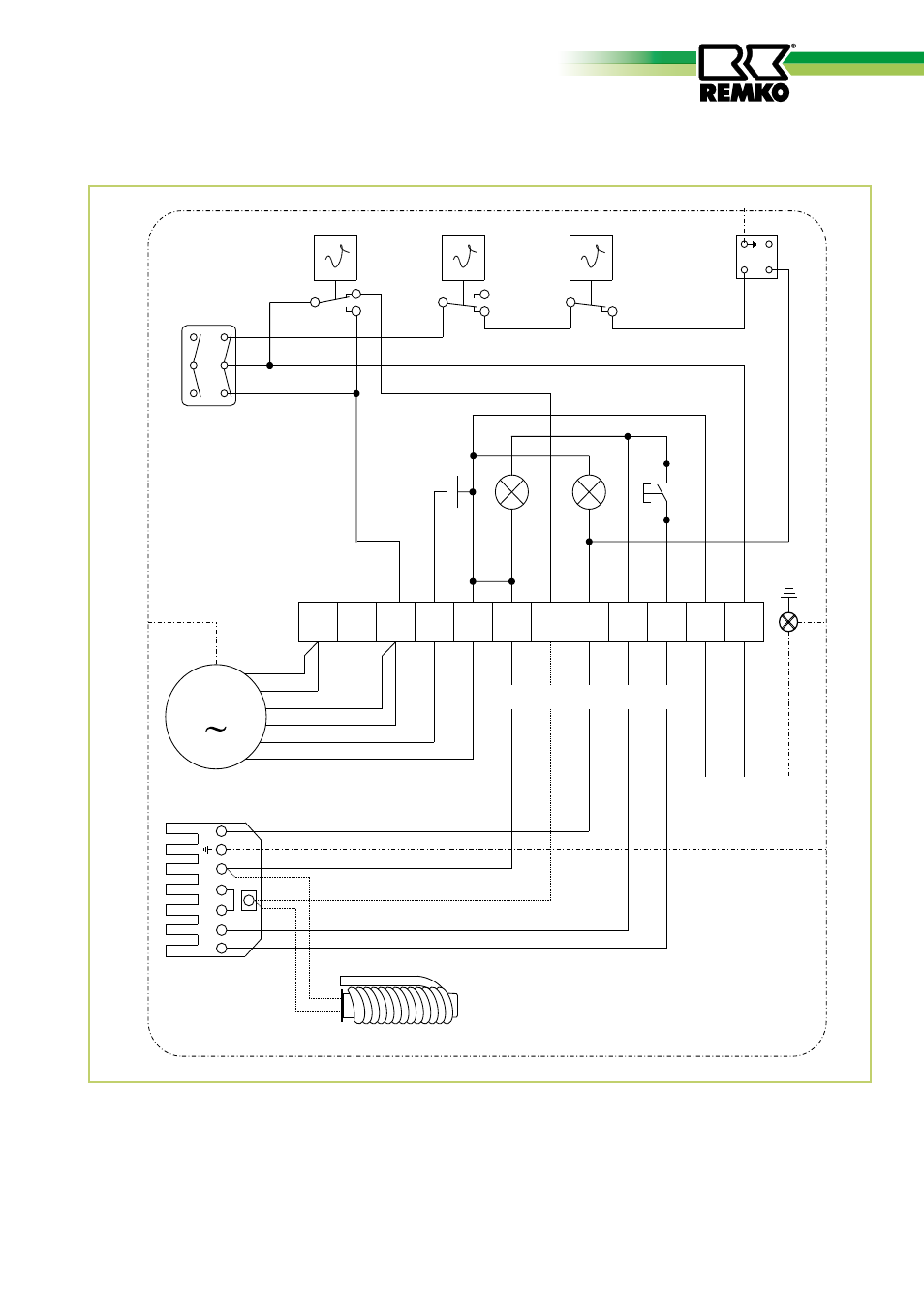

Elektrisches Anschlussschema
Multiflex-Ölvorwärmung
Option: Bei CLK 30 / 50 und 70.
Serie: Bei CLK 120 / 150 mit werkseitig
montiertem Ölbrenner.
Legende:
C
= Betriebskondensator
H1
= Betriebsleuchte (grün)
H2
= externe Brennerstörleuchte (rot)
KL
= Klemmleiste
M
= Ventilatormotor
RT
= Thermostatsteckdose
S1
= Betriebsschalter
S2
= Entstörtaste (Brenner)
STB
= Sicherheitstemperaturbegrenzer
TR
= Temperaturregler
TW
= Temperaturwächter
WS
= Brennerstecker, 7-polig
(nur bei werkseitiger Brennerlieferung montiert)
ÖV
= Multiflex-Ölvorwärmung
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
