2.2 Geräteabmessungen Außenmodule
A
B
C
D
E

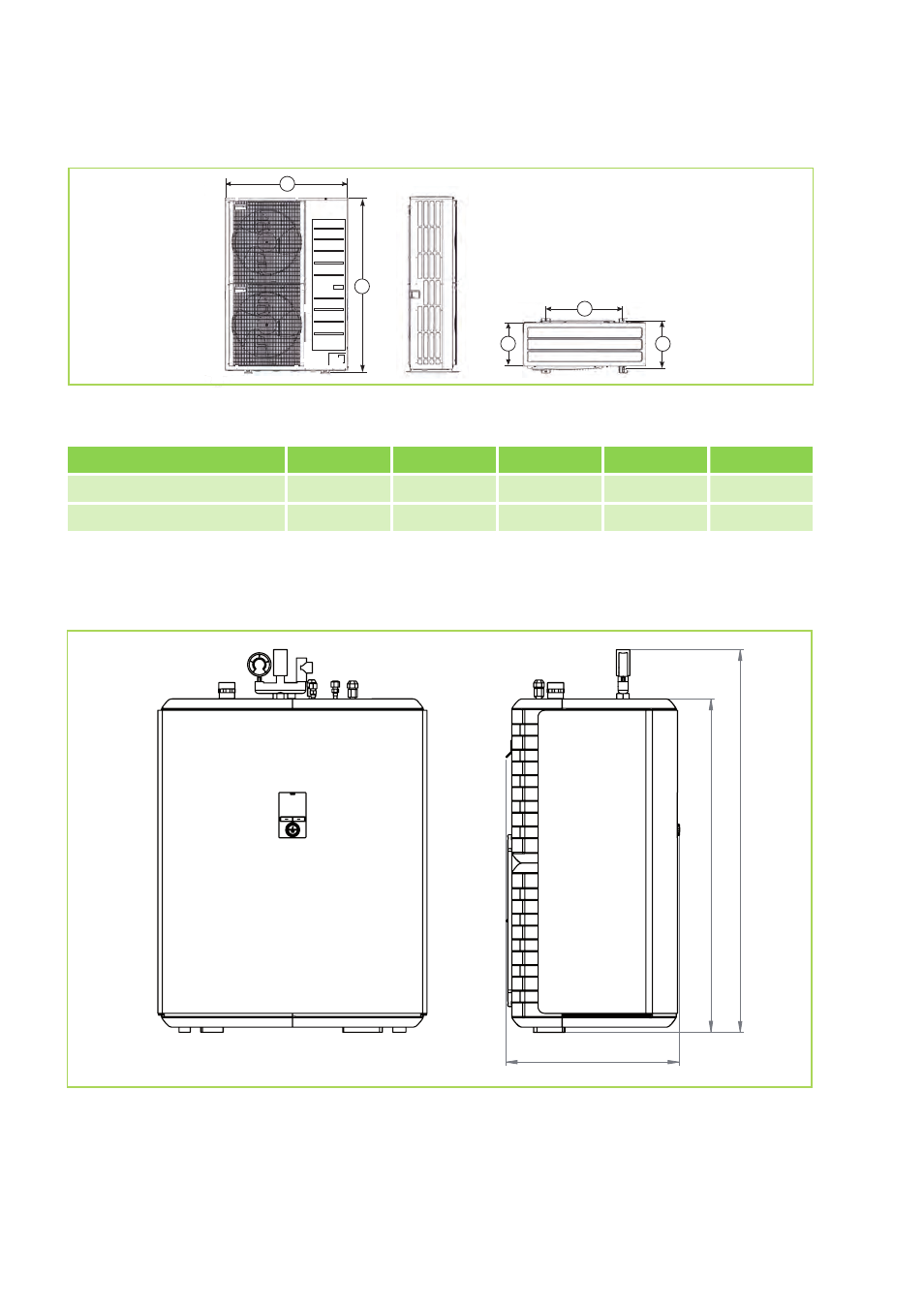

Abb. 1: Abmessungen AußenmoduleWKF 120/180 Duo AM
Abmessungen in mm A B C D E
WKF 120 Duo AM 940 1010 330 620 360
WKF 180 Duo AM 940 1430 330 620 350
2.3 Geräteabmessungen Innenmodule
Geräteabmessungen Innenmodule WKF 120/180 Duo
510
980
1175
Abb. 2: Abmessungen Innenmodule Serie WKF 120/180 Duo (Alle Masse in mm)
