Wanddurchbruch
n Es muss ein Wanddurchbruch von mindestens
100 mm Durchmesser und 10 mm Gefälle von
innen nach außen erstellt werden.
n Um Beschädigungen zu vermeiden, sollte der
Durchbruch innen ausgepolstert oder z.B. mit
einem PVC-Rohr ausgekleidet werden (siehe
Abbildung).
n Nach erfolgter Montage ist der Wanddurch-
bruch bauseits unter Beachtung des Brand-
schutzes mit geeigneter Dichtmasse zu ver-
schließen.
2
1
4
3

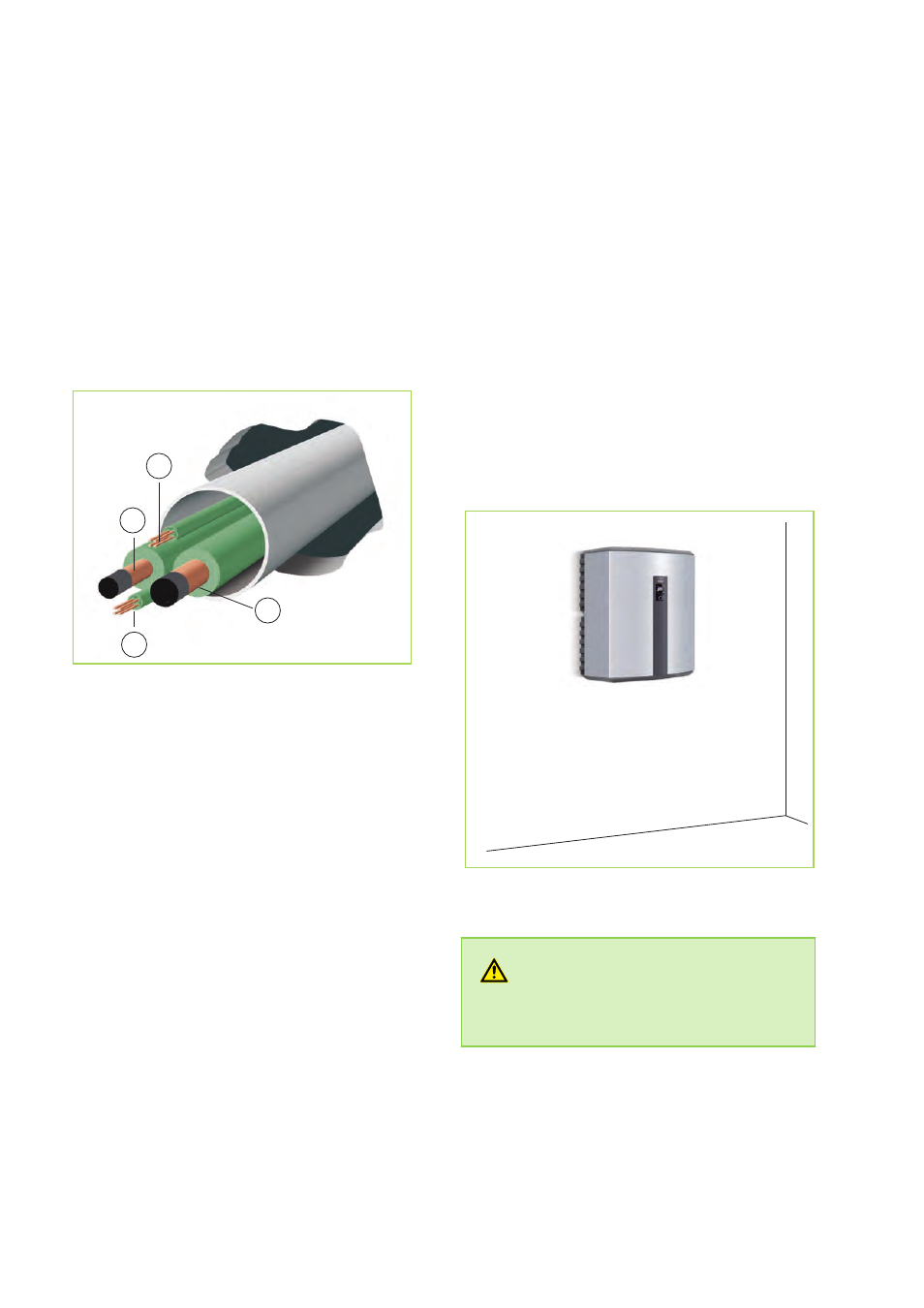

Abb. 28: Wanddurchbruch
1: Flüssigkeitsleitung
2: Steuerleitung
3: Zuleitung
4: Heißgasleitung
4.3 Aufstellung, Montage
Innenmodul
Installation bzw. Aufstellung Innenmodul
n Die Wandhalterung wird mit dem beiliegenden
Befestigungsmaterial an der Wand befestigt
und das Innenmodul eingehängt.
n Die Wand muss ausreichend tragfähig für das
Gewicht des Innenmoduls sein.
n Es muss auf eine waagerechte Montage der
Wandhalterung geachtet werden.
n Mit den Stellschrauben an der Rückseite des
Gehäuses kann das Innenmodul exakt ausge-
richtet werden.
n Das Innenmodul ist so zu montieren, dass zu
allen Seiten ausreichend Platz zu Montage-
und Wartungszwecken vorhanden ist. Eben-
falls erforderlich ist ausreichender Platz ober-
halb des Gerätes zur Montage der
Sicherheitsbaugruppe.
Abb. 29: Wandaufhängung Innenmodul
WARNUNG!
Es darf nur für den Anwendungsfall geeignetes
Befestigungsmaterial verwendet werden.
REMKO WKF Duo
30
