4
Montage
4.1
Systemaufbau
IB
AB
NAM
KA1
STL
KML
AM1
VEN
STL
KML
IM
NIM
NZH
KA2
VHZ
AM2
VEN
KA1
NAM
GRL

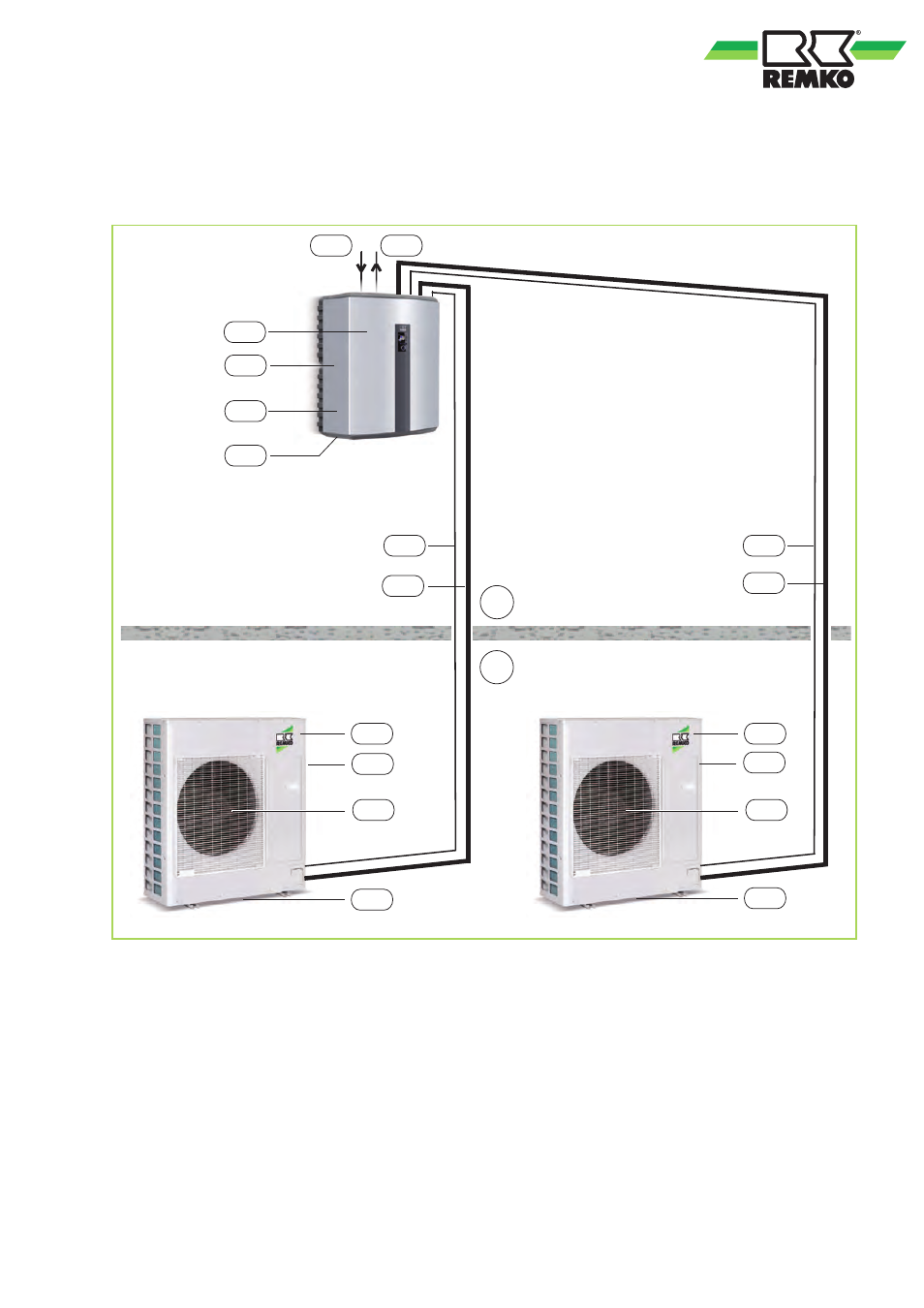

Abb. 26: Systemaufbau WKF 120 Duo
AB:
Außenbereich
IB:
Innenbereich
AM1,2:
Außenmodul WKF 120 Duo
IM:
Innenmodul WKF 120 Duo
GRL:
Gemeinsamer Rücklauf
KA1:
Kondensatablauf AM (muss frostsicher
ausgeführt werden!)
KA2:
Kondensatablauf IM
KML:
Kältemittelleitungen
3
/
8
" und
5
/
8
“
NAM:
Netzzuleitung AM = 230V / 1~ / 50Hz
20A (z.B. 3x2,5 mm
2
)
NIM:
Netzzuleitung IM = 230V / 1~ / 50Hz
16A (z.B. 3x1,5 mm
2
)
NZH:
Netzzuleitung elektrische Zusatzheizung
(optional), (z.B. 5x2,5 mm
2
)
STL:
Steuerleitung (z.B. 2x1mm
2
)
VEN:
Ventilator
VHZ:
Vorlauf für Heizung
27
