Seite 34
Kondensatanschluss und gesicherte Ableitung
3
2
4
8
5
5
10
6
7
9
9
11
11
1

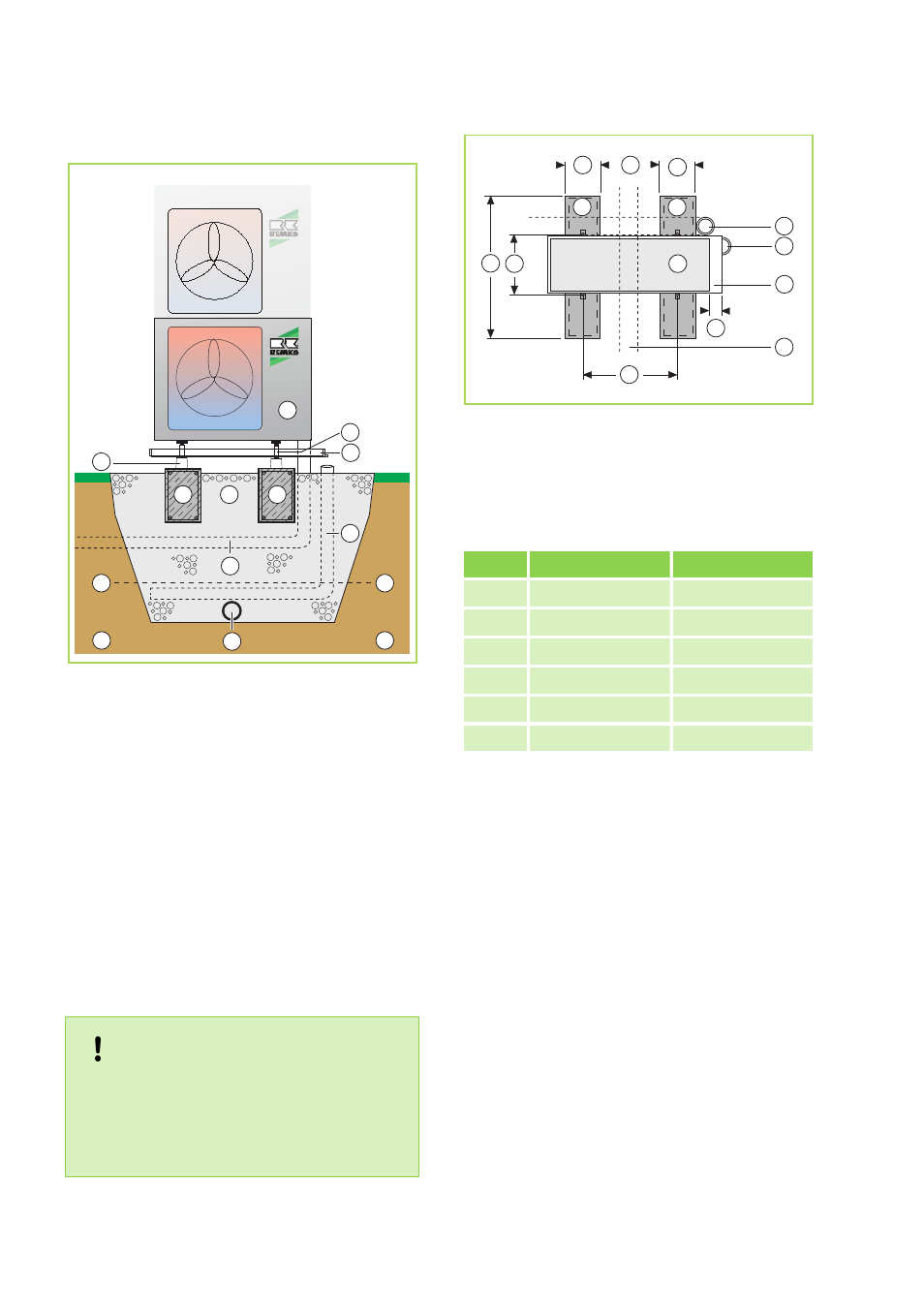

Abb. 35: Kondensatableitung, Versickerung von
Kondensat und Streifenfundament (Schnitt)
1:
Außenmodul
2:
Schenkel
3:
Kondensat-Auffangwanne inkl. Wannenhei-
zung
4:
Bodenkonsole
5:
Bewehrtes Streifenfundament
HxBxT = 300x200x800 mm
6:
Kiesschicht zur Versickerung
7:
Entwässerungskanal
8:
Schutzrohr für Kältemittelleitungen und eletri-
sche Verbindungsleitung (temperaturbe-
ständig bis mindestens 80°C)
9:
Frostgrenze
10: Drainagerohr
11: Erdreich
HINWEIS!
Die Kältemittelleitungen müssen bei Verwen-
dung des REMKO Ölabscheiders OA2 von
hinten, der Seite oder von vorne in das
Gehäuse eingeführt werden.
WKF/WKF-compact 120/180
E
B
B
A D
C
10
1
5
5
7
1
8
3
F
Abb. 36: Bemaßung des Streifenfundaments
(Draufsicht)
Die Bezeichnungen 1,3,5,7,8 und 10 ersehen Sie
Bemaßung des Streifenfundaments
(alle Maße in mm)
Maß
WKF 120 Duo
WKF 180 Duo
A
800
800
B
200
200
C
620
620
D
370
350
E
400
420
F
100
100
Kondensatsanschluss
Auf Grund der Taupunktunterschreitung am Lamel-
lenverflüssiger kommt es während des Heizbe-
triebes zur Kondensatbildung.
Unter dem Gerät sollte eine Kondensatwanne
montiert werden, die das anfallende Kondensat
ableiten kann.
n
Die bauseitige Kondensatleitung ist mit einem
Gefälle von mind. 2% zu verlegen. Gegebe-
nenfalls sehen Sie eine dampfdiffusionsdichte
Isolation vor.
n
Bei einem Gerätebetrieb unter 4 °C Aussen-
temperatur ist auf eine frostsichere Verlegung
der Kondensatleitung zu achten. Ebenfalls ist
die untere Gehäuseverkleidung und Konden-
satwanne frostfrei zu halten, um ein perma-
nentes Ablaufen des Kondensates zu gewähr-
leisten. Ggf. ist eine Rohrbegleitheizung
vorzusehen.
n
Nach erfolgter Verlegung muss der freie Ablauf
des Kondensats überprüft und eine perma-
nente Dichtheit sichergestellt werden.
