REMKO WT
Systemaufbau
Der Kaltwasser-Erzeuger mit dem Zubehör Wärmerückgewinnung ist für ein Kaltwas-
ser (5) und ein Warmwasser-System (6) konzipiert. Das Kaltwasser-System besitzt 2
Mediumrohre (Leiter: Vor- und Rücklauf) zum Kühlen (4) mit kaltem Medium und ein
Warmwasser-System (2) zum Heizen mit warmem Medium.
Die Leistung wird durch die Kompressoren (1) des Kältekreises erzeugt, und an den
Wärmetauscher des Warmwasser-Kreises (2) abgegeben. Nicht abgenommene Wär-
me wird im Verflüssiger (3) an die Umgebungsluft abgegeben.

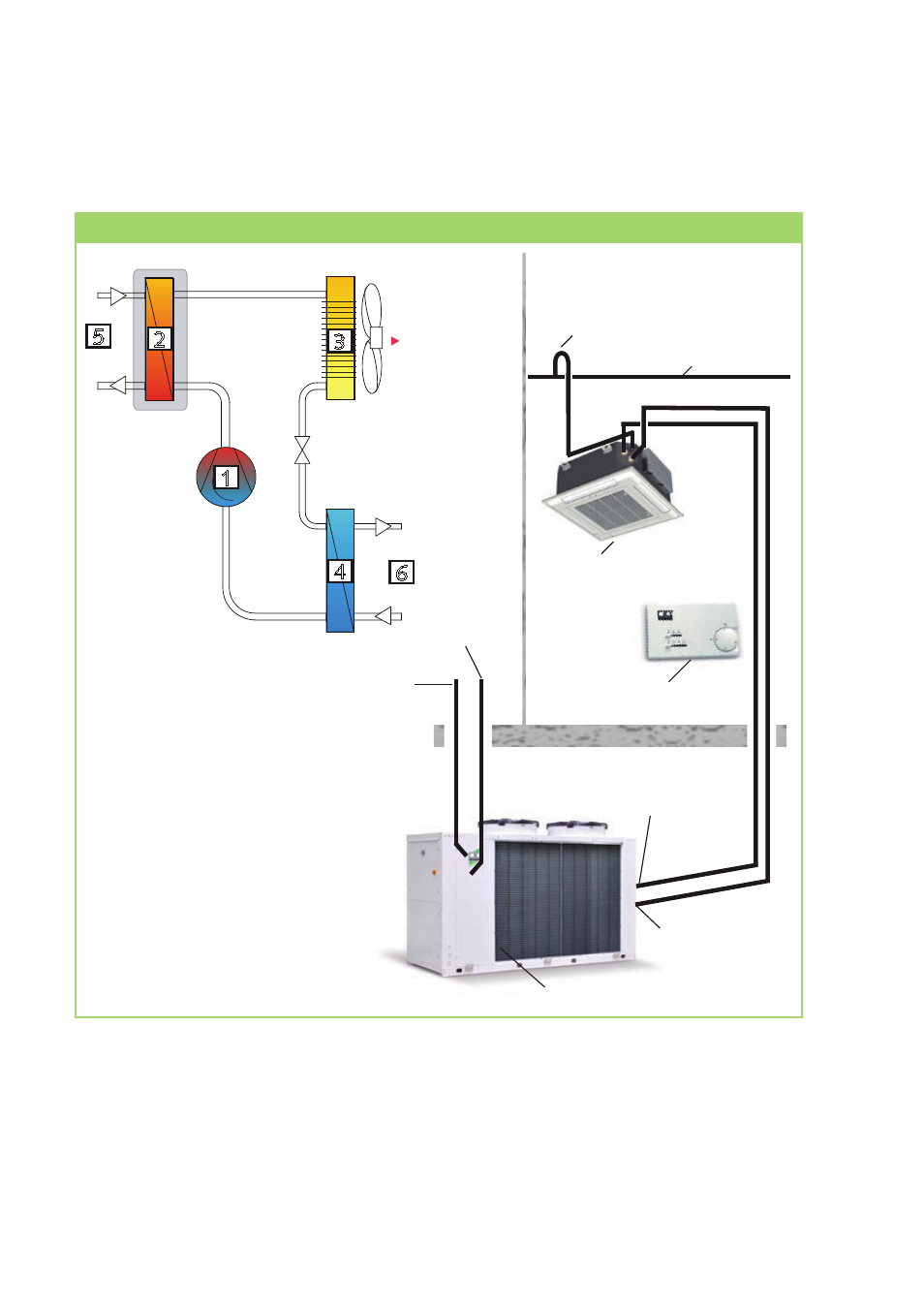

Systemaufbau
Kaltwasser-Erzeuger
Mediumaustritt
Kaltwasserkreis
Mediumeintritt
Kaltwasserkreis
Mediumeintritt
Warmwasserkreis
Medium-
eintritt
Warm-
wasser-
kreis
Außenbereich
Innenbereich
Kabel-Fernbedienung
Kaltwasser-
Abnehmer
Kondensatleitung
Kondensat-Sammelleitung
1
2
6
5
3
4
Legende:
1 Kompressor
2
Wärmetauscher Warmwasser-Kreis
(Vorverflüssiger)
3 Lamellenverflüssiger
4
Wärmetauscher Kaltwasser-Kreis
(Verdampfer)
5 Warmwasser-Kreis
6 Kaltwasser-Kreis
