7

Installation

Erforderliche Anlagenkomponenten

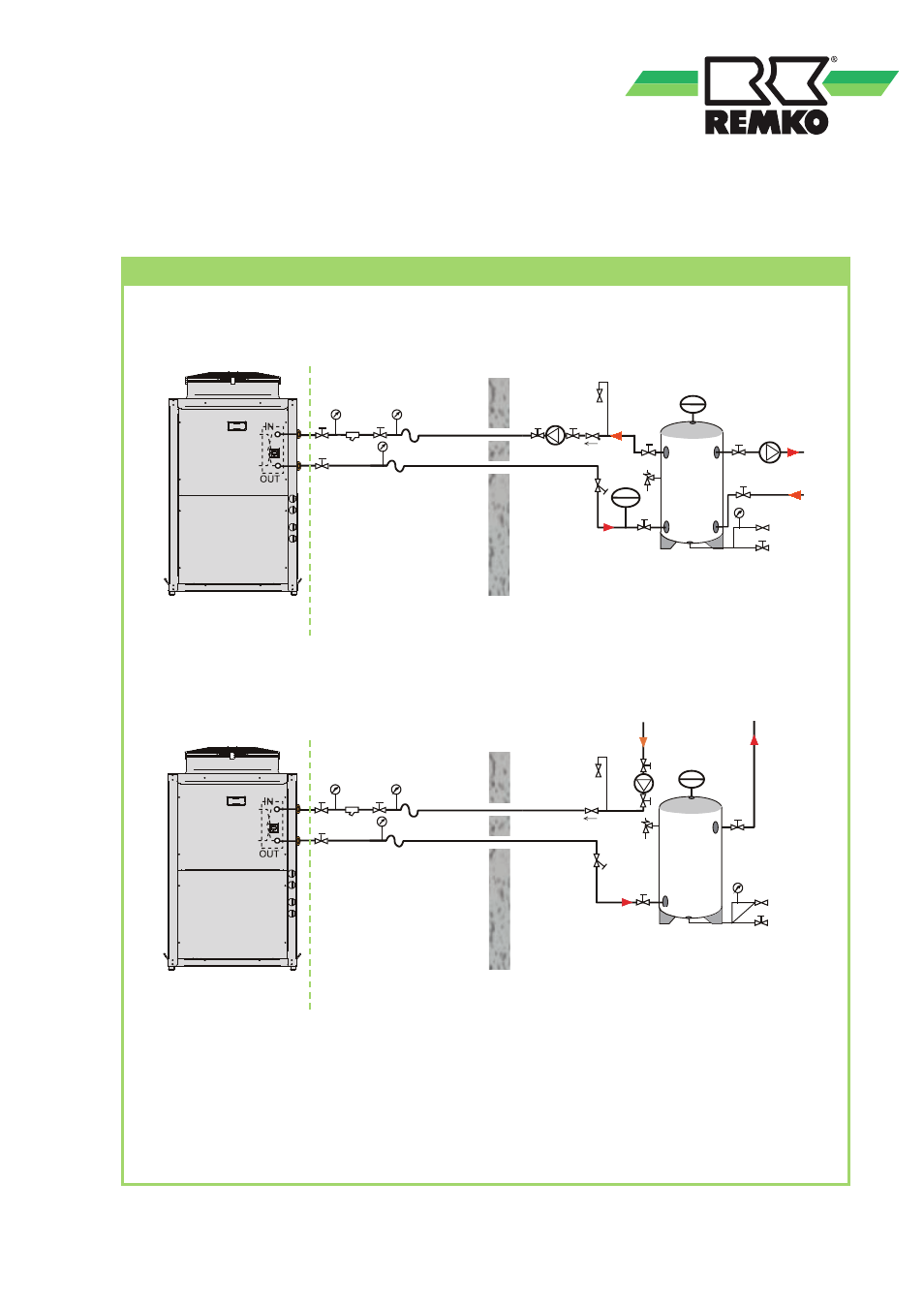

Schema der Anlagenkomponenten

WT 10.1 bis 10.5 mit externem Mediumspeicher
(Mögliche Anbindung)

WT 10.1 bis 10.5 mit externem Mediumspeicher als Hydraulische Weiche
(Empfohlene Anbindung)

Legende:

1 Differenzdruckwächter

2 Schmutzfänger

3 Absperrventil

4 Kompensator

5 Druckanzeige

6 Entleerung

7 Entlüfter

8 Sicherheitsventil

9 Umwälzpumpe

10 Strangregulierventil

11 Membranausdehnungsgefäß

12 Plattenwärmetauscher

(Wärmerückgewinnung)

13 Mediumspeicher

Lieferumfang

REMKO

bauseitiger

Lieferumfang

7

8

9

10

6

4

4

13

5

5

3

3

11

2

12

Lieferumfang

REMKO

bauseitiger

Lieferumfang

7

8

9

10

6

4

4

13

5

5

3

3

11

2

12
