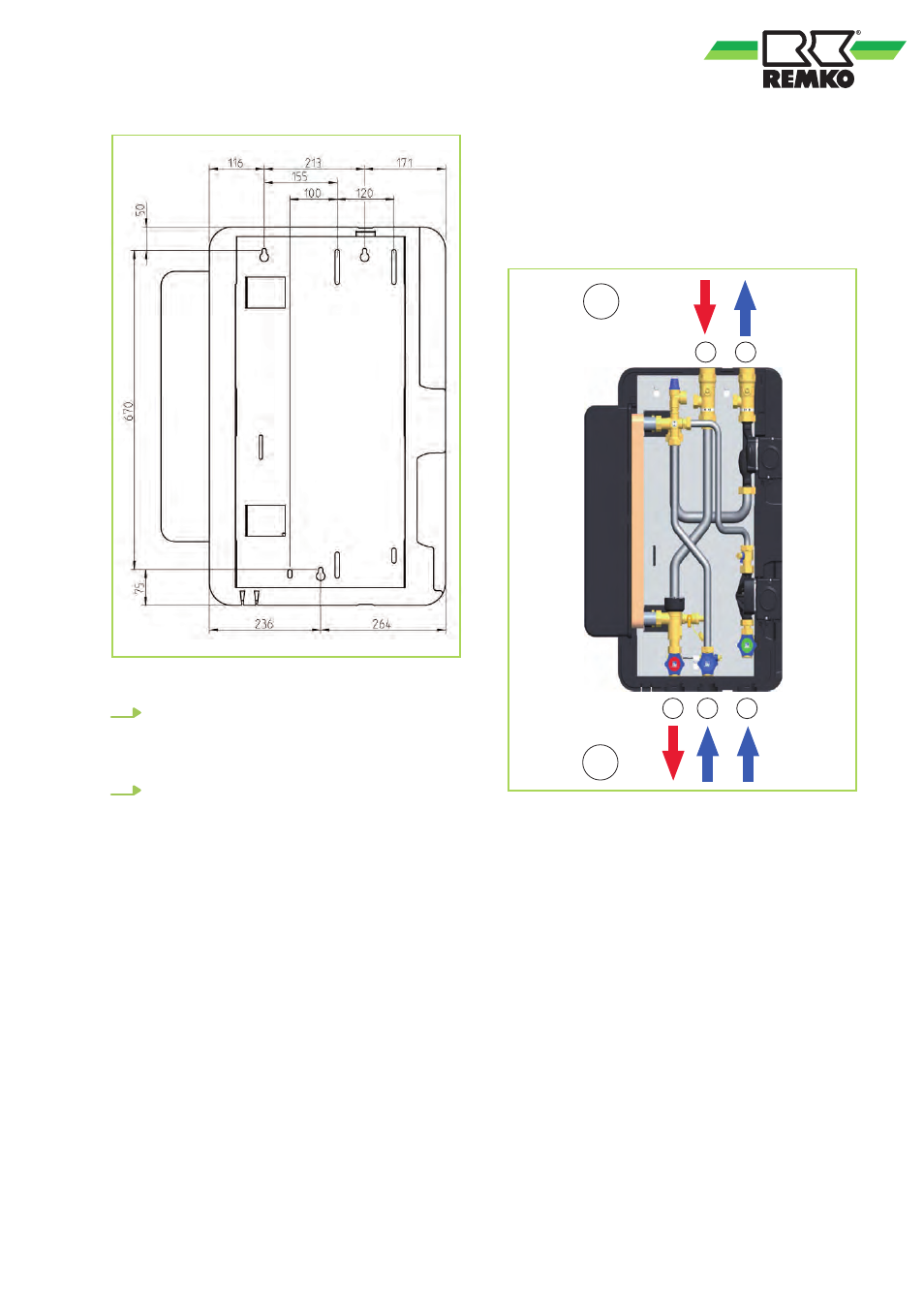

Abb. 4: Abstand der Bohrlöcher
8. Hängen Sie das Frischwassermodul auf die
Schrauben. Ziehen Sie die Schrauben fest,
so dass die Isolierung an den Seiten an der
Wand aufliegt.
9. Verrohren Sie das Frischwassermodul mit
der Anlage gemäß der Abb. 5.
1. Primärseite:
Rücklauf zum Pufferspeicher,
Anschluss1 1/2"AG,
Verrohrung mindestens DN 25, 28 x 1,5 mm,
maximale Länge 2 m
2. Sekundärseite:
Warmwasser-Zirkulation, Rücklauf,
Anschluss1"AG, flachdichtend
3. Sekundärseite:
Kaltwasser-Eintritt,
Anschluss1" AG, flachdichtend
4. Sekundärseite:
Warmwasser-Austritt,
Anschluss1" AG, flachdichtend
5. Primärseite:
Vorlauf vom Pufferspeicher,
Anschluss 1 1/2 AG,
Verrohrung mindestens DN 25, 28 x 1,5 mm,
maximale Länge 2 m
A
B
1
2 3
5
4
Abb. 5: Verrohrung der Frischwasserstation
A: Rohrabstand von der Wand
(sekundär) = 167 mm
B: Rohrabstand von der Wand (primär) = 95 mm
