MONTAGE – Vorbereitung
Für den Einbau in eine abgehängte
Decke oder eine Wand in Ständer-
bauweise benützt man die mitge-
lieferte Einbauschablone.

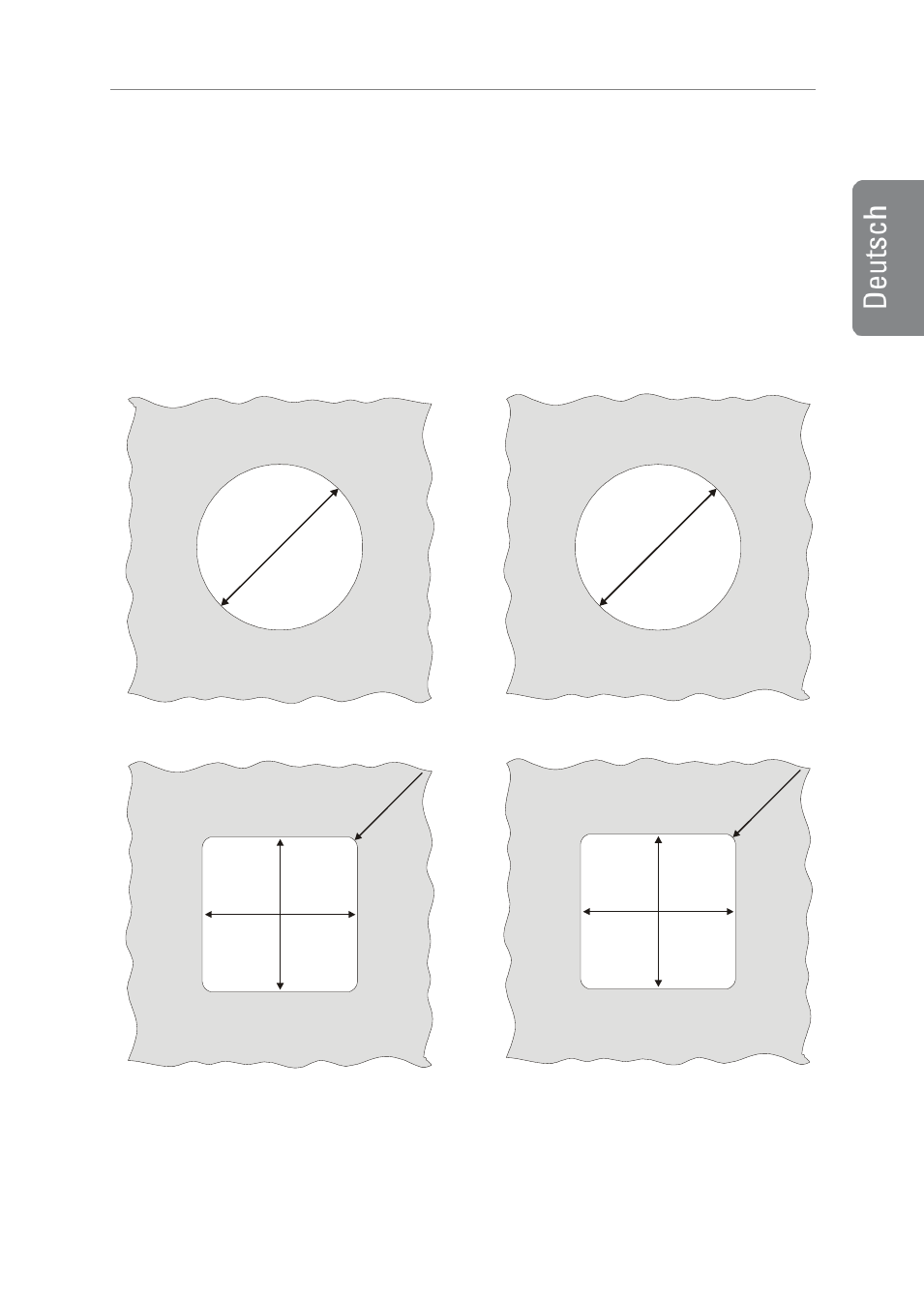

inceiling 52 - Einbauöffnung
16
5 m
m
6.5
in
ch
inwall 52 - Einbauöffnung
148 mm
5.83 inch
R
12
m
m
R
0.5
in
ch
Max. Wandstärke: 32 mm
Achten Sie darauf, dass sich nach
dem Ausschneiden der Öffnung kein
Schmutz mehr in der Einbauöffnung
befindet und bewegliche Teile fixiert
sind.
inceiling 82 - Einbauöffnung
23
8 m
m
9.4
in
ch
inwall 82 - Einbauöffnung
222 mm
8.75 inch
R
12
m
m
R
0.5
in
ch
Max. Wandstärke: 32 mm
Einbau in abgehängter Decke oder Hohlwand
