Revox M200 RS232 Schnittstelle, Ausführung LG Benutzerhandbuch
Seite 15
M200 Mk2
Montage & Anschluss
8
Setup #2 – Relais
Funktion
: Relaisausgang
Anzeige
:
Func. Relays A/B
Anschluss
: Relais
M219
:
Ja, mit Link-Booster
;

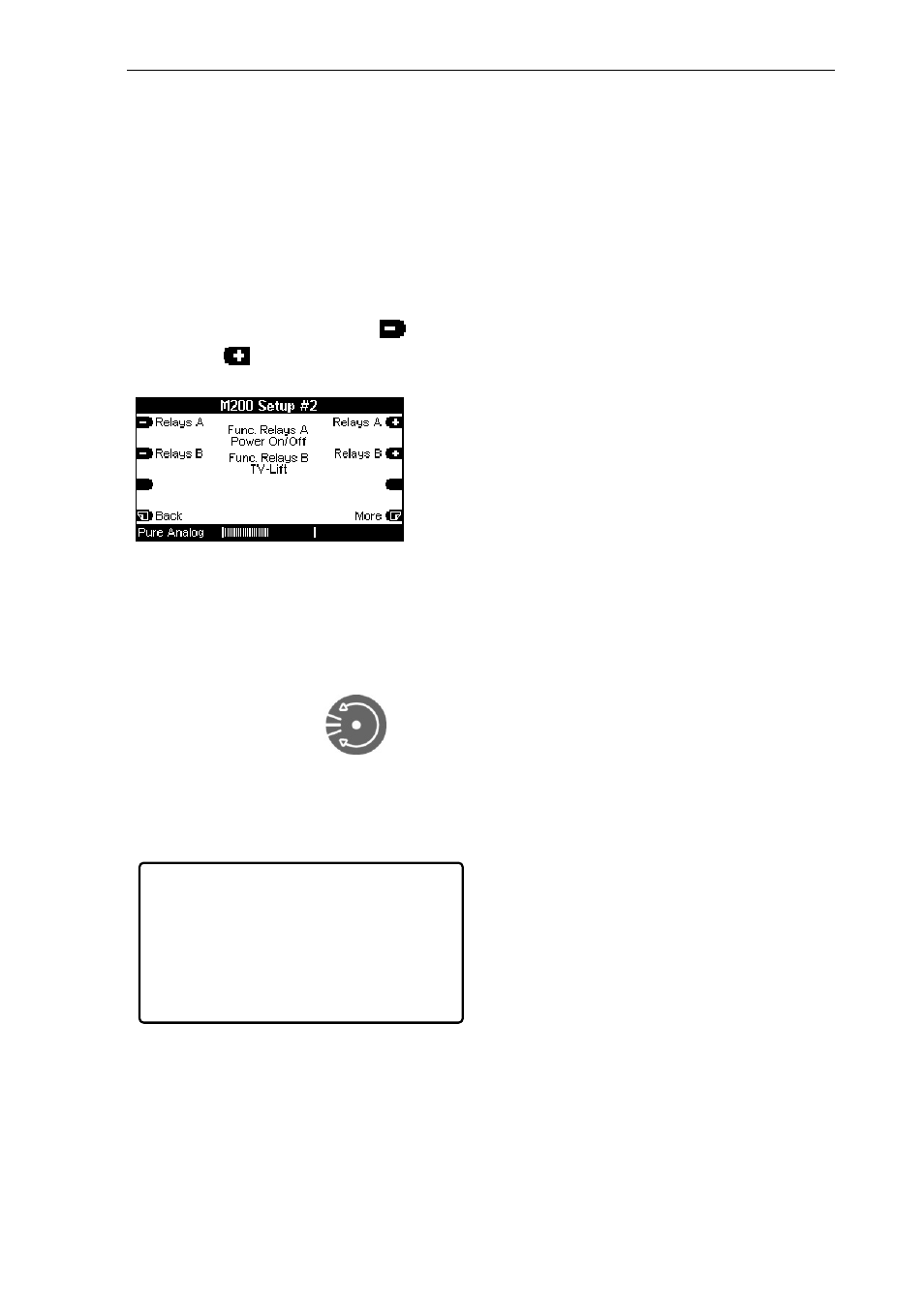

Die zwei Relais bieten je 5 Optionen
an, die mit den Softkeys Input
und Input angewählt werden.
Die Optionsauswahl erfolgt in einer
Endlosschleife:
Achtung !
Die Schaltspannung darf
max. 42 Volt betragen.
Schaltspannung: 0- 42 Volt*
Max Schalt Strom:4-8 Ampere*
* abhängig von Last - siehe
Technische Daten
Relais-Funktionen
Remote
Mit Remote werden die Relais über
IR-Befehle (M208) gesteuert. Diese
Funktion steht nur zur Verfügung,
wenn ein Link-Booster dem M200
vorgeschaltet ist.
L
M219-Verkabelung
Der IR-Empfänger muss direkt mit
dem M200 verbunden sein. Siehe
Anschlussplan Seite 15.
Open
Das Relais befindet sich im
Ruhezustand.
Close
Das Relais wird geschaltet.
Power On/Off
Bei eingeschaltetem M51/ M100/
M219 wird das Relais geschaltet, im
Standby-Betrieb befindet sich das
Relais im Ruhezustand.
TV-Lift
Das Relais wird in Abhängigkeit der
angewählten Audioquelle geschaltet.
Entscheidend dabei ist die Zuordnung
einer Videoquelle zur Audioquelle.
Diese Zuordnung erfolgt im
M200 Setup #5, siehe Seite 18 ff.
Die TV-Lift Funktion kann gezielt dazu
benutzt werden, eine Lein-wand
auszufahren oder eine Hub-
vorrichtung für ein TV-Gerät zu
bedienen. Gleichzeitig kann über die
serielle Schnittstelle der korrekten
Eingang des Video-Gerätes ange-
steuert werden.
Remote
Open
Close
Power On/Off
TV-Lift
