Revox M200 RS232 Schnittstelle, Ausführung LG Benutzerhandbuch
Seite 17
M200 Mk2
Montage & Anschluss
10

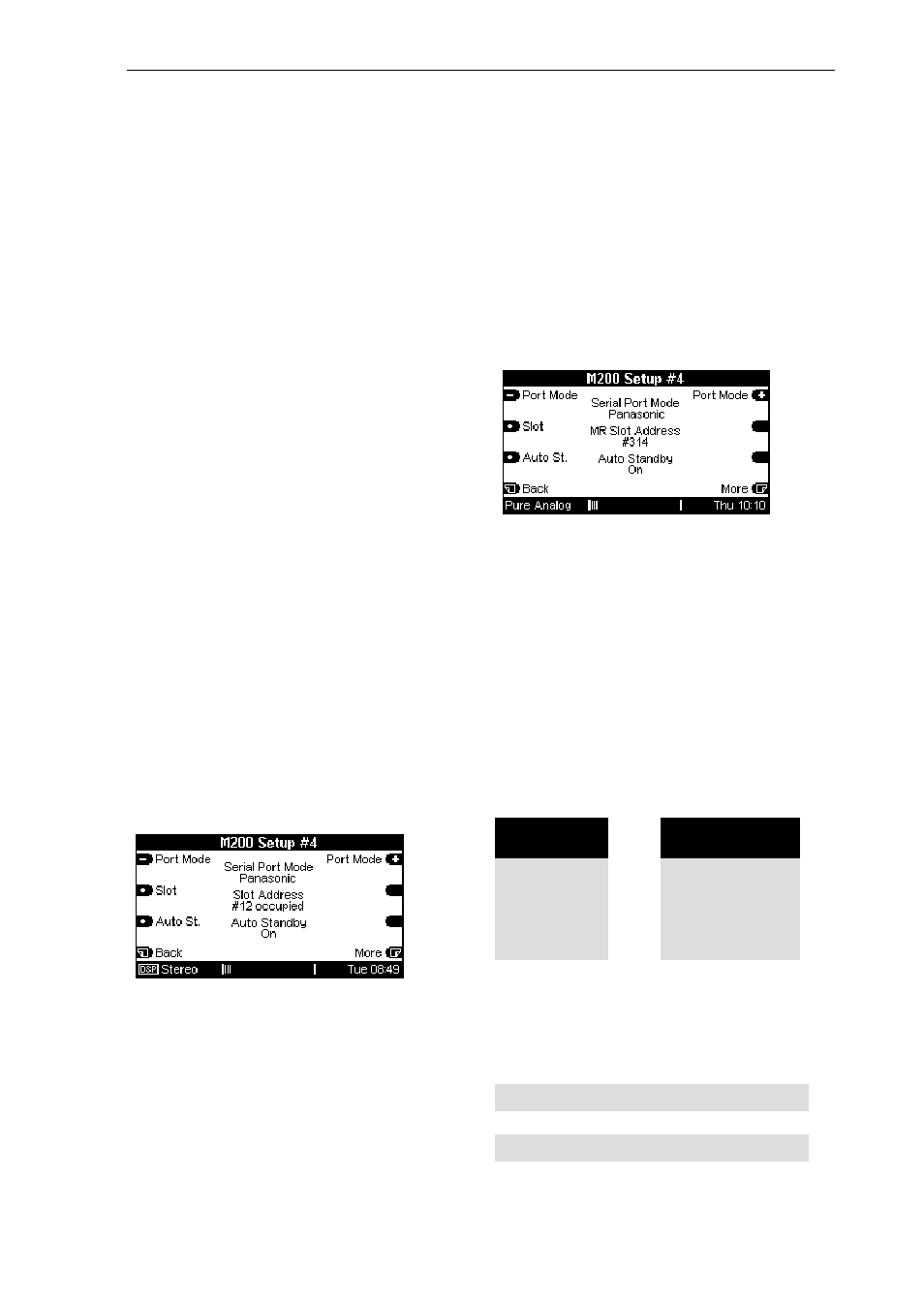

Setup #4 – a) Slot M51
Funktion
: Adresszuordnung
Anzeige
:
Slot Adress
Anschluss
: M51-Link
M219:
Ja
;
M51 Betrieb – Abb. Seite 14
Wird ein zweites M200 (M203) am
MLink Ausgang angeschlossen, muss
durch die Slot-Auswahl eine unter-
schiedliche Adressierung vergeben
werden, damit nicht beide dieselbe
Slot-Adresse belegen. Dies würde zu
Fehlfunktionen führen. Bei der
Doppelbelegung einer Adresse wird
keines der beiden M200 (M203) in der
Versionsliste angezeigt.
Slot-Adresse : #11 oder #12
Zur Auswahl stehen dabei die zwei
Slot-Adressen 11 und 12. Ist die
angewählte Adresse bereits vergeben
(
Anzeige:
#xx occupied), erscheint
folgende Meldung:
Setup #4 – b) Slot M219
M219 Betrieb - Abb. Seite 15
Im Verbund mit dem M219 definiert die
Slot-Adresse die Zugehörigkeit zum
Nebenraumverstärker. Ein M200 kann
nur an einen Nebenraumverstärker mit
der Adressierung x1- x4 ange-
schlossen werden.
Durch die Slot-Adresse legt man fest,
mit welchem Nebenraumverstärker
das M200-Interface kommunizieren
soll. Durch das Bussystem ist dies
notwendig, obwohl das M200 jeweils
einzeln mit dem M219 verbunden ist.
Pro Nebenraumverstärker kann nur ein
M200-Interface benutzt werden.
Adress-Zugehörigkeit: Zone 1-4
M219/ 217
M200/ M203
x 1
Ö
x
11
x 2
Ö
x
12
x 3
Ö
x
13
x 4
Ö
x
14
x 5
x 6
x 7
x 8
x 1 – x 4:
nur M219
x 5 – x 8:
M217 oder M219
x 11 – x 14: nur M200 / M203
