Revox M200 RS232 Schnittstelle, Ausführung LG Benutzerhandbuch
Seite 18
Montage & Anschluss
M200 Mk2
11
Beispiel
In der Abbildung A könnte man an die
M219-Verstärker 31-34 jeweils ein
M200 anschließen. Die M219-Ver-
stärker 35 und 38 dürfen dagegen nicht
mit einem M200-Interface verbunden
werden.

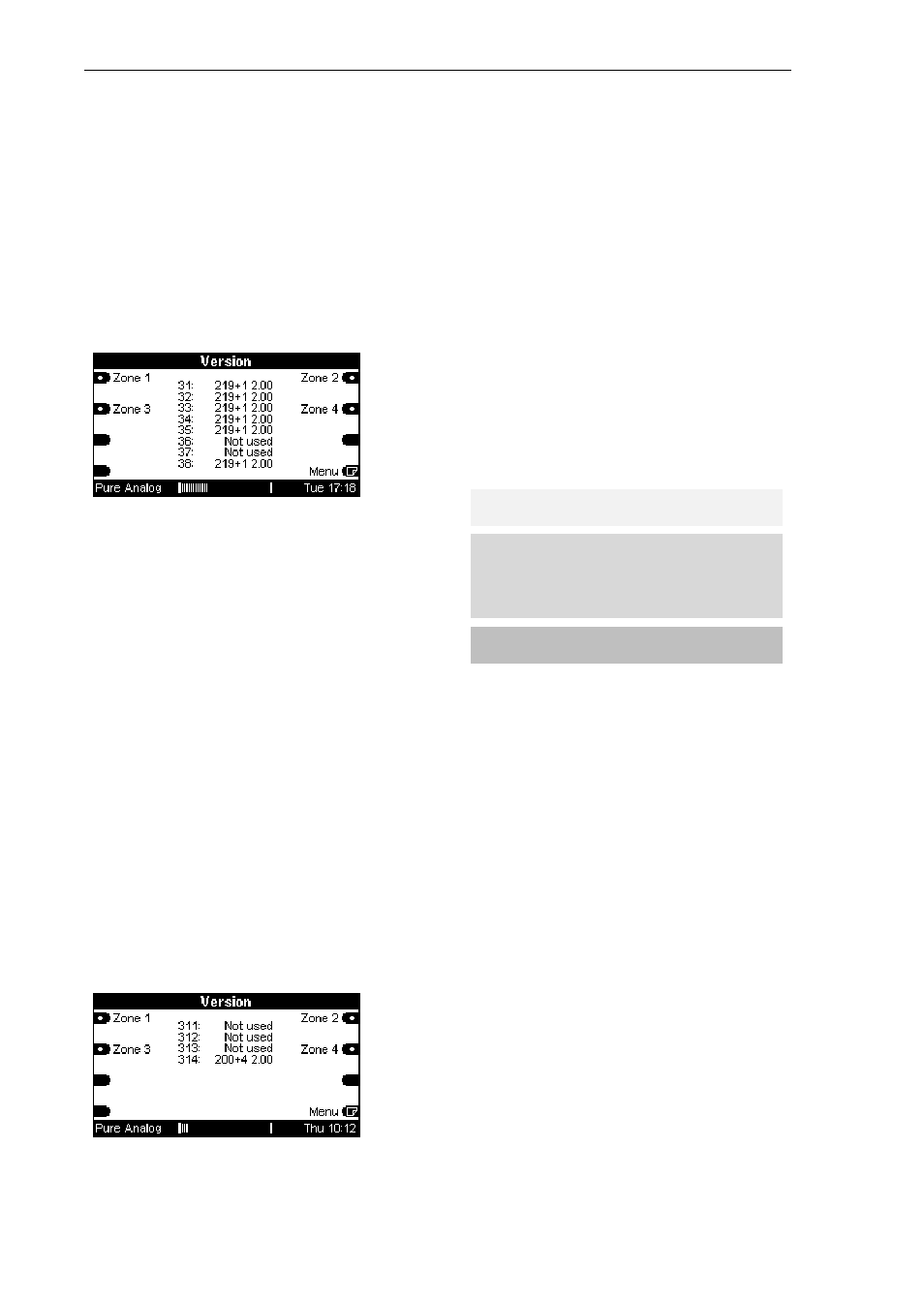

Abb. A) Versionliste Multiroom/ Zone 3
Die Abbildung unten zeigt die Multi-
room-Versionsliste der Zone 3 für die
M200 Interfaces. Man erreicht dieses
Menü durch wiederholtes Drücken des
Softkeys Zone im Untermenü (M51,
M230 etc.) von:
Setup Ö Multiroom Ö Version Ö Zone
x
In diesem Fall wurde dem Neben-
raumverstärker mit der Adresse 4 ein
M200-Interface durch die Slotadresse
314 zugeteilt. Die Verstärker 1-3
besitzen kein M200.
Abb. B) Versionliste Multiroom/ Zone 3
Setup #4 – RS232 Modus
Funktion
: RS232-Schnittstelle
Anzeige
:
Serial Port Mode
Anschluss
: RS232
M219:
Ja
;
Die seriellen Schnittstelle (Serial Port)
kann unterschiedlich konfiguriert
werden. Über die zwei Softkeys Port
Mode ± kann eine der unten aufge-
führten Konfigurationen eingestellt
werden:
• RS-232 Link
• HDMI Switcher CLUX
41 AT
• HDMI Switcher Gefen
4x2
• HDMI Switcher Gefen
6x2
• LG* (TV)
*
alle LG-Fernseh-Geräte mit serieller
Schnittstelle RS232 können über das M200-
Interface gesteuert werden
Stand: Februar 2011
Wichtiger Hinweis: Reset
Führen Sie vor jeder Neukonfigu-
ration, also bei der Erstinbetrieb-
nahme sowie beim Wechsel zu einem
anderen Port-Mode immer ein
Komplett-Reset durch. Dabei wird auf
der Setup-Seite #5 der Disable-
Softkey solange gedrückt gehalten, bis
man automatisch auf die Seite #1
geführt wird.
