• lesen Sie das handbuch aufmerksam und bewahren Sie
dasselbe sorgfältig auf.
Das Handbuch enthält wichtige Informationen für die fach-
gerechte Installation und den sachgemäßen Gebrauch
des Gerätes. Lesen Sie vor dem Gebrauch aufmerksam die
Sicherheits- und Gebrauchsanweisungen. Bewahren Sie das
Handbuch für zukünftige Verwendung gut auf.
• Berühren Sie nie die Innenteile der Einheit.
Das Gerät enthält im Inneren elektrische Komponenten, die
unter gefährlichen Spannungen stehen, und Bauteile, die sehr
hohe Temperaturen erreichen können. Öffnen Sie das Gerät
nicht; wenden Sie sich für Reparatur- und Wartungsarbeiten
an eine autorisierte Kundendienststelle. Das Öffnen des Ge-
rätes hat einen sofortigen Verfall aller Garantieansprüche zur
Folge.
• Trennung vom Stromnetz.
Die Einheiten werden durch Ziehen des Netzsteckers vom

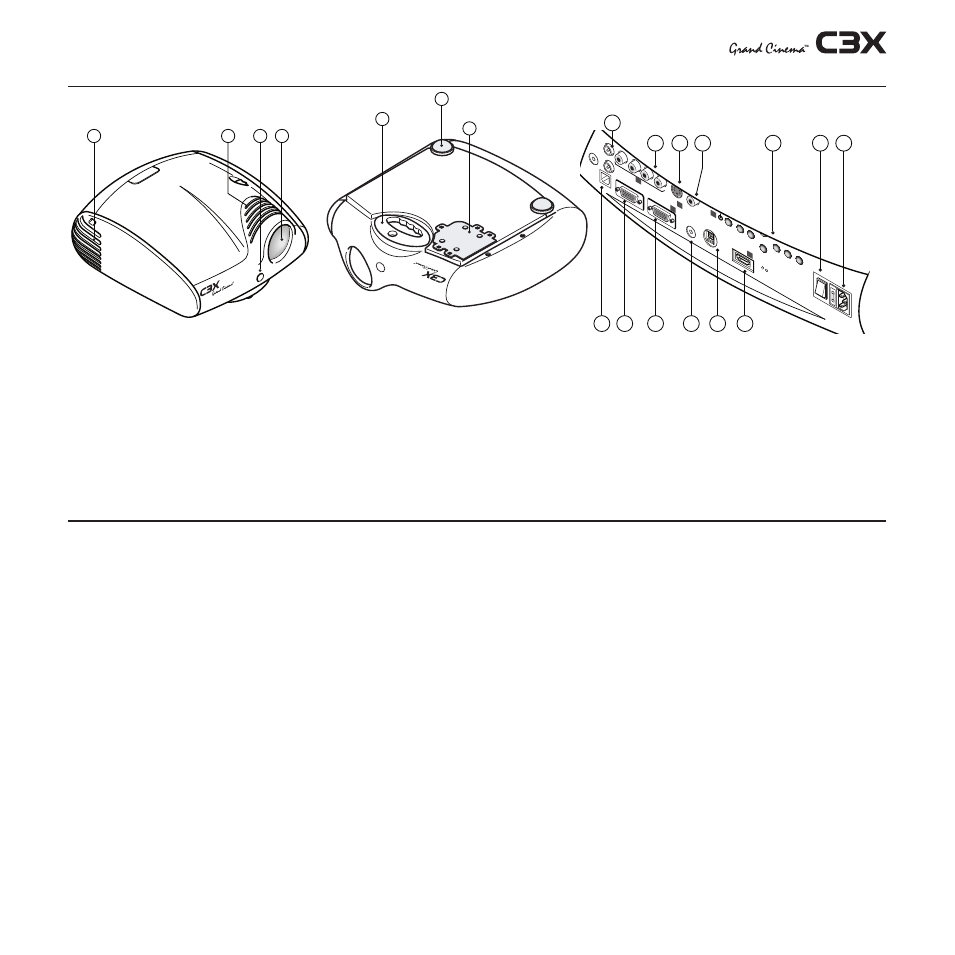

1 Projektionsobjektiv
 Verzierungsschlitze
3 Vorderer Empfänger der Infrarot - Fernbedienung
4 Lüftungsschlitze (Kühlluft)
5 Höhenverstellbare Füße
6 Tragegriff
7 Zugang zum Auswechseln der Lampe
8 Netzstecker mit Sicherung
9 Netzschalter
10 Tastatur 11 Eingang Composite-Videosignal
1 Eingang S-Video-Signal.
13 Eingang RGB- / Komponent YPrPb - Signale
14 Eingang HDMI
15 Tonausgang.
16 Eingang Fernbedienung
17 Eingang VGA
18 Serielle Schnittstelle RS3
19 Schnittstelle USB 1.1
0 Ausgänge für die Betätigung der Leinwandmotoren
PROJEkTOR
Netz getrennt. Achten Sie bei der Installation darauf, dass
die Netzstecker und die Steckdosen der elektrischen Anlage
leicht zugänglich sind. Um das Netzkabel von der Netzdose
zu trennen, ziehen Sie stets am Netzstecker und nicht am
Kabel.
• Verwenden Sie immer die angegebene Spannungsversor-
gung.
Die Einheiten dürfen nur an ein geerdetes Stromnetz mit
Nennspannung innerhalb des Bereichs 100-40 VAC, 50/60
Hz angeschlossen werden. Falls Sie sich der Netzspannung
Ihrer Wohnung nicht sicher sind, fragen Sie einen Fachmann.
Überlasten Sie weder die Steckdose noch eine eventuelle
Verlängerung.
• Stromversorgung.
Führen Sie den Anschluss entsprechend Abb.  aus.
1 4 2 3
+12V
USB 1.1 R/Pr
RS232
GRAPHICS R
GB
C/Y
B/Pb
HV
S-VIDEO
AUDIO OUT
HDMI 1
REMO
TE
3
2 VIDEO
MENU
ESC
SOUR
CE
1
5
4
0
I
8 9 10
17 16 15 14 18 19
13 12 11
1
5
6
7
REMO
TE
20
