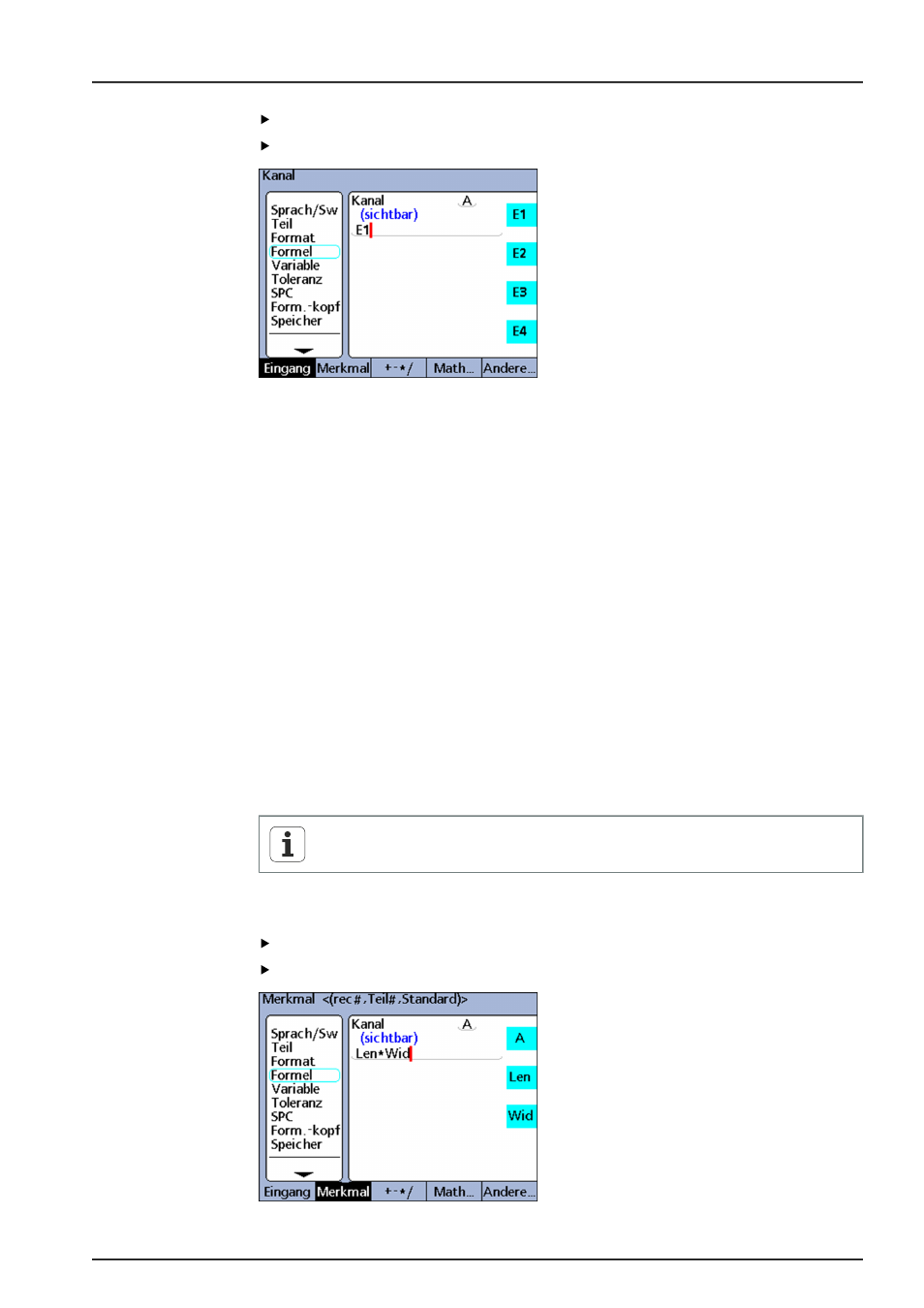

Seite 154

Individuelle Programmierung
Einfache Formelfunktionen
154
ND 2100G GAGE-CHEK
Eingangsfunktionen in
eine Formel einfügen
Softkey «Eingang» drücken.
Merkmaltaste für den Eingang drücken, der eingefügt werden soll.
Die beiden nachfolgenden Beispiele zeigen, dass Eingangswerte direkt zugewiesen
werden können, indem ein Merkmal einem Eingangsparameter gleichgesetzt wird. Sie
können aber auch in Berechnungen verwendet werden:
Beispiel 1
Wert direkt zuweisen: A =
E1
Beispiel 2
Wert in Berechnungen verwenden: A = (Pi*(E1exp2))/4, wobei
A = Fläche
E1 = Durchmesser eines Kreises
8.4.2
Merkmalfunktionen
Merkmalfunktionen werden durch Formeln bestimmt, die auf Eingangsfunktionen,
Konstanten oder andere Merkmalfunktionen angewandt werden.
Merkmale können entweder in den Ansichten sichtbar sein und in der Datenbank des
Geräts gespeichert werden oder unsichtbar sein und zur Durchführung von Aktionen
oder zur Definition von anwenderspezifischen Funktionen des Geräts verwendet
werden.
Für Merkmalwerte kann mit der Funktion «Preset» ein Versatz definiert werden. Die
Funktion «Preset» kann vom Bediener über den Softkey «Preset» auf der Frontplatte
aufgerufen werden, kann aber auch in Formeln verwendet werden.
Weitere Informationen siehe "Festen Merkmalwert zuweisen: Preset",
Seite 216 und "Messgeräte konfigurieren: Mess-Sys.", Seite 89.
Merkmalfunktionen werden in Formeln eingefügt, um Werte bestehender Merkmale in
neue Merkmale zu integrieren.
Merkmal in eine
Formel einfügen
Softkey «Merkmal» drücken.
Merkmaltaste für das Merkmal drücken, das eingefügt werden soll.
