Seite 30
Allgemeine Bedienung
Geräteübersicht
30
ND 2100G GAGE-CHEK
5.1.1

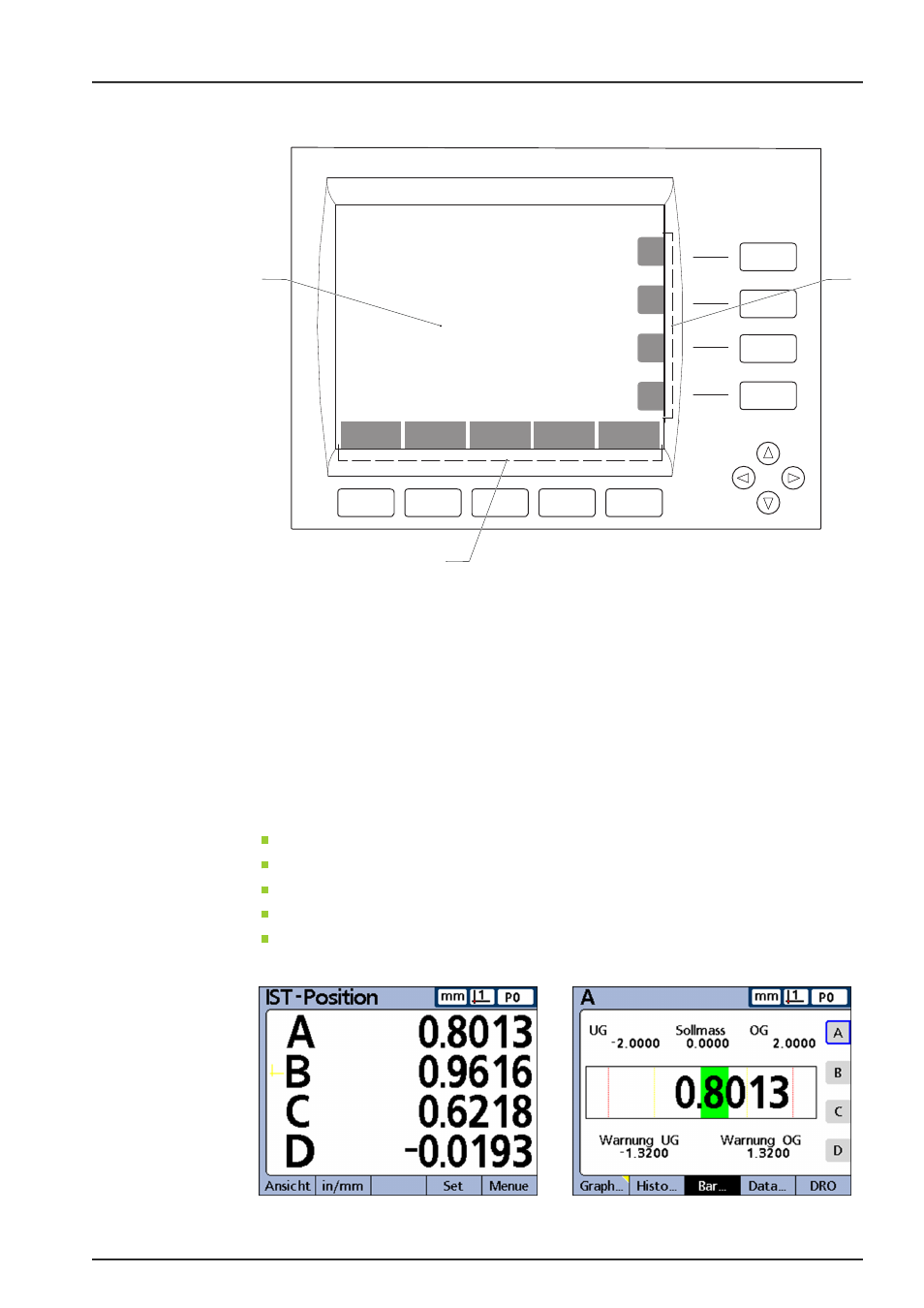

Bildschirm
Aufteilung des
Bildschirms
2
1
3
1
Ansichten, Messanzeigen und Menüs
2
situativ wechselnde Anzeigen der Merkmaltasten-Funktionen
3
situativ wechselnde Anzeigen der Softkey-Funktionen
Je nach gewählter Funktion lassen sich aktuelle Merkmalwerte und Messergebnisse
in verschiedenen Darstellungen anzeigen sowie die Optionen für den Setup und für die
Teilekonfiguration.
Startanzeige
Informationen zur Startanzeige siehe "Gerät ein- und ausschalten", Seite 35.
Messanzeigen
(Beispiele)
Am Bildschirm werden Ausgaben von Messinformationen angezeigt. Dies ist in
verschiedenen Darstellungsformen möglich, u.a.:
numerische Anzeige der IST-Position (Ansicht
DRO)
Positionswerte als Balken- und Dialgrafik
Werte als Kurvendiagramm
Messstatistiken als Histogramm
Messungen und SPC-Daten in Tabellenform
Links:
IST-Positionsanzeige
(Ansicht
DRO)
Rechts:
Horizontale
Balkengrafik
