Software-Setup
Messgeräte konfigurieren: «Mess-Sys.»
ND 2100G GAGE-CHEK 97
Verstärkung bei LVDT- und LVDT H-Messgeräten
kalibrieren
Die Hard- und Software des Geräts ermöglicht eine automatische Kalibrierung des
Systems für die unterschiedlichen Ausgangspegel der verschiedenen Messgeber.
Verstärkung bei
LVDT- und LVDT
H-Messgeräten
kalibrieren
Feld
Gain markieren.
Softkey «Lern» drücken.
Anweisungen am Bildschirm des Geräts folgen, um das System für den
Ausgangspegel des Messgebers zu kalibrieren, der am aktuellen Eingang
angeschlossen ist.
LVDT- und LVDT H-Messgeber zentrieren (nullen)
Bei Messgebern ist der Ausgang im mittleren Abschnitt des gesamten
Bewegungsbereichs am Linearsten. Jeder LVDT- und LVDT H-Messgeber muss in der
Mitte seines Bewegungsbereichs (Nulljustierung) in der Messeinrichtung und an einer
Soll-Referenzoberfläche positioniert werden, um eine möglichst hohe Messgenauigkeit
zu gewährleisten. Die Grafik im unteren Teil des Setup-Untermenüs «Mess-Sys.» zeigt
bei Messgebern die relative Positon der Messgeberspitze zwischen den beiden Enden
des Bewegungsbereichs an.
Nulljustierung
bei Messgebern
durchführen
Voraussetzung: Vor der Durchführung von Messungen muss zunächst die Verstärkung
des Messgebers kalibriert werden. Weitere Informationen zur Funktion «Set» zur
Kalibrierung der Auflösung bei Messgebern siehe "Allgemeine Bedienung", Seite 28.
Messgeber in der Messeinrichtung einsetzen und befestigen,
an der Soll-Referenzoberfläche positionieren,
in der Messeinrichtung so justieren, dass er an der Soll-Referenzoberfläche auf Null
eingestellt ist,
in der ermittelten Position fixieren.

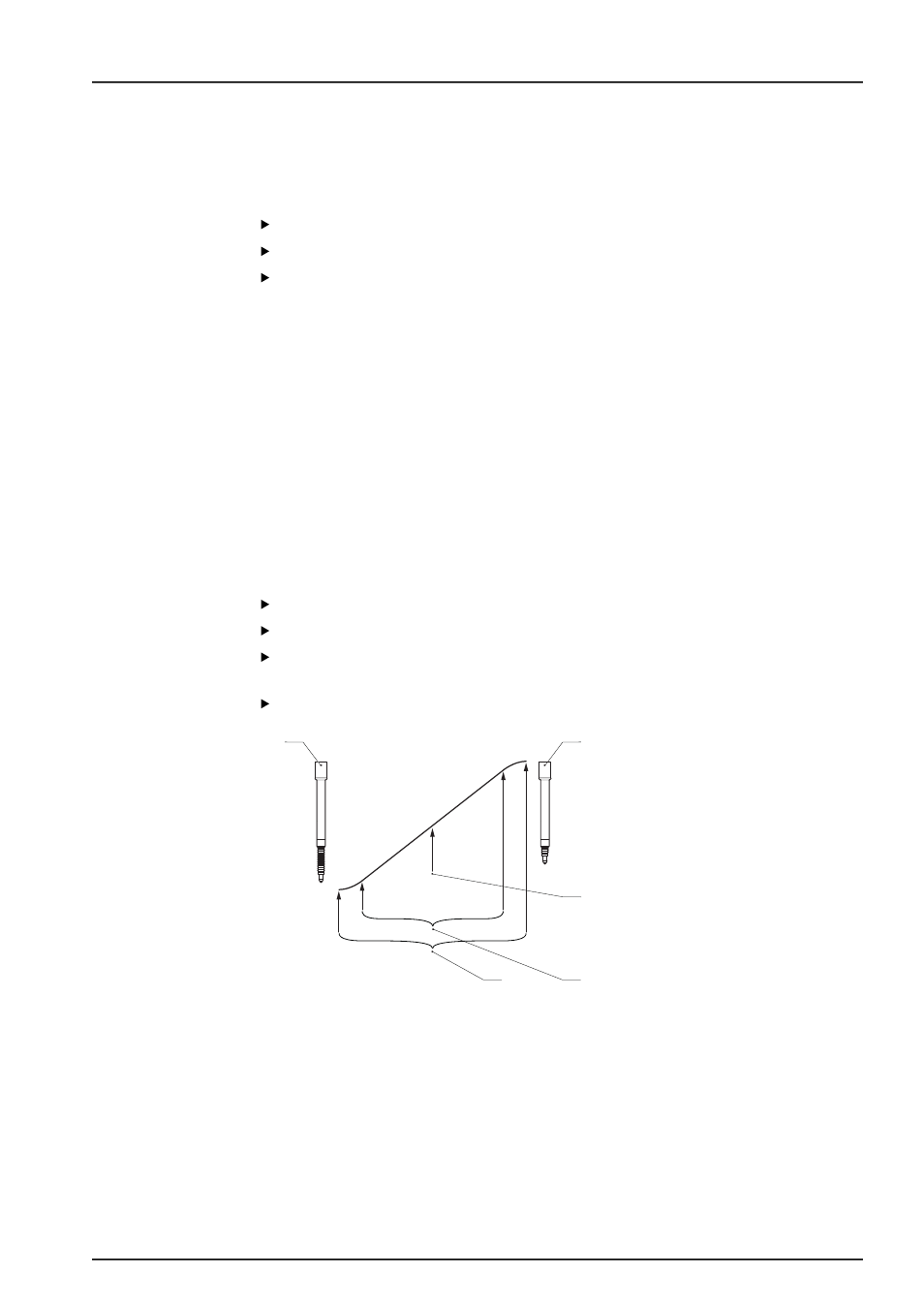

1 2
3
4 5
1 Messgeber ganz entspannt
2 Messgeber ganz durchgedrückt
3 Messgeber an der Soll-Referenzoberfläche auf Null justiert
4 Linearer Bereich
5 Gesamtbereich
