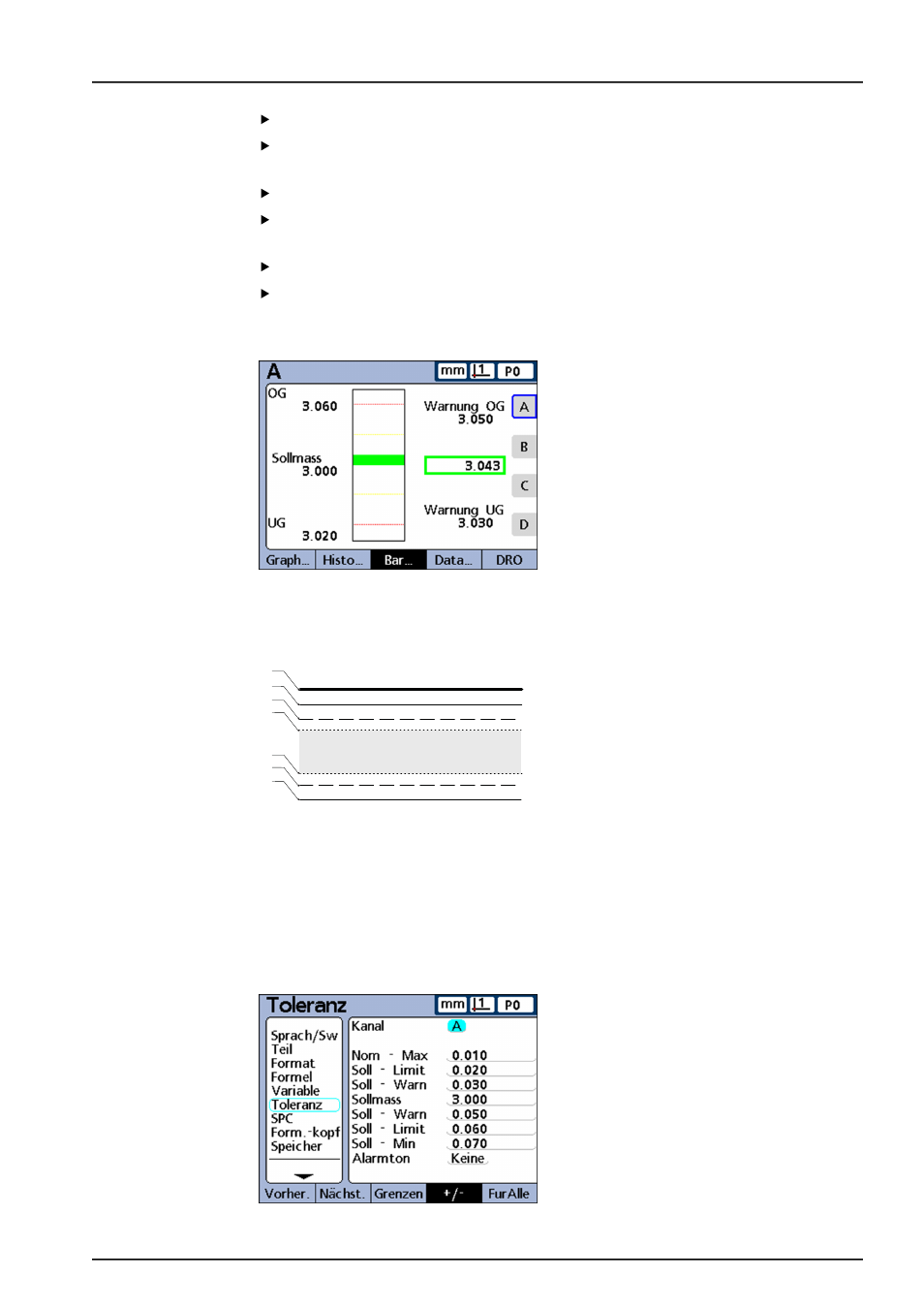

Software-Setup
Toleranzwerte definieren: «Toleranz»
78 ND 2100G GAGE-CHEK
Toleranzbereich
oberhalb des Sollwerts
(+ Toleranz) festlegen
Softkey «+/-» drücken.
Entsprechende Obergrenzen des positiven Toleranzbereichs in die Felder
+ Max,
+ Limit und + Warneingeben.
Sollwert eingeben.
Entsprechende Untergrenze des positiven Toleranzbereichs in das Feld
- Warn
eingeben.
Mit dem Softkey «++/--» das Feld in
+ Warn umschalten.
Vorgang für die Felder
- Limit und - Min wiederholen.
Damit sind die entsprechenden Untergrenzen des positiven Toleranzbereichs
festgelegt.
Sollwert mit nur negativen Toleranzen
Ein Sollwert wird mit nur negativen Toleranzen angezeigt.
1
2
3
4
5
6
7
1 3.000 mm Soll
2 -0.010 Soll - Max
3 -0.020 Soll - Limit
4 -0.030 Soll - Warnung
5 -0.050 Soll - Warnung
6 -0.060 Soll - Limit
7 -0.070 Soll - Min
