Software-Setup
Toleranzwerte definieren: «Toleranz»
ND 2100G GAGE-CHEK 75

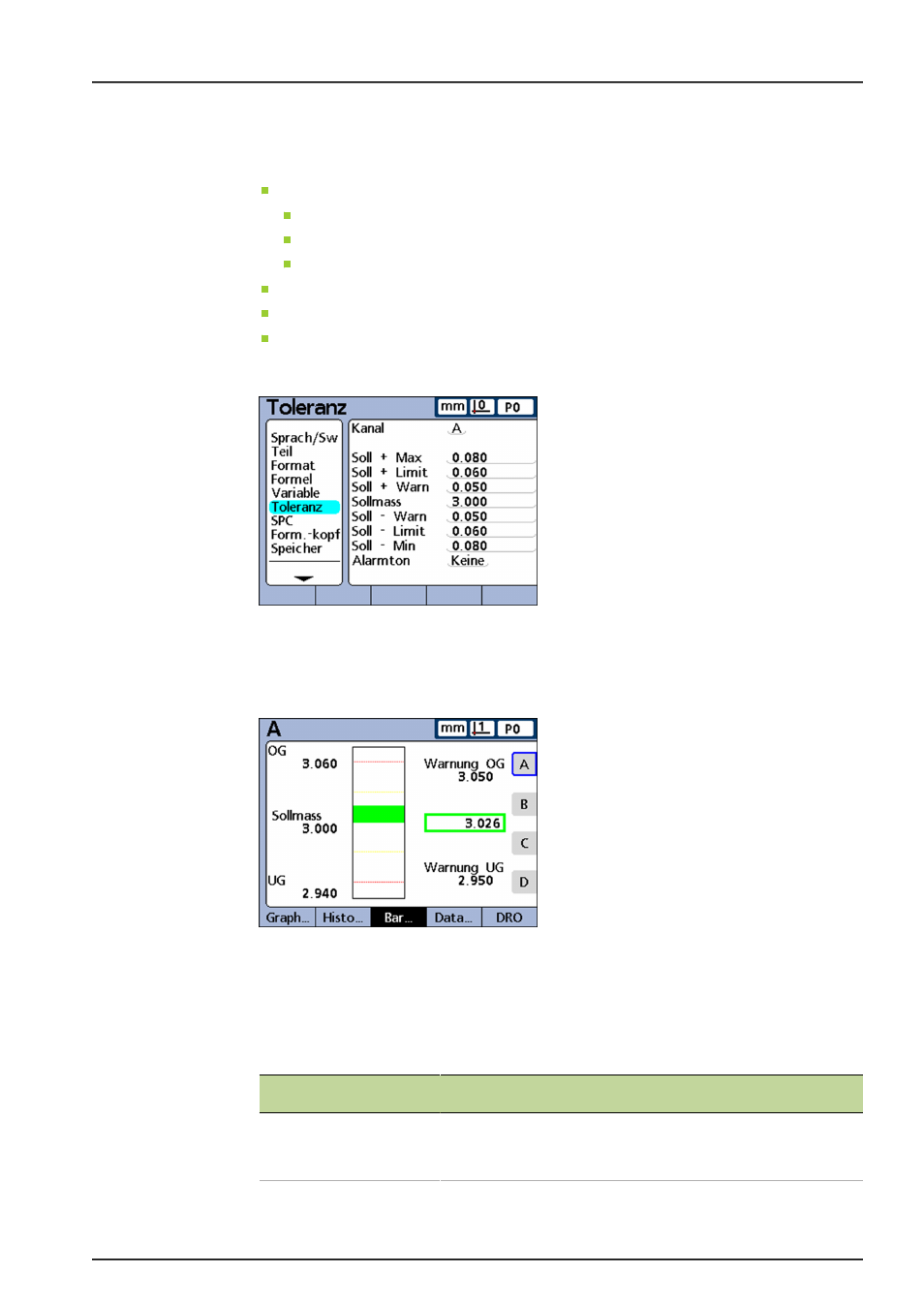

7.7 Toleranzwerte definieren: «Toleranz»
Überblick In diesem Kapitel werden folgende Funktionen beschrieben:
Sollwerte mit Toleranzgrenzen
Sollwert mit +/- Toleranzen
Sollwert mit nur positiven Toleranzen
Sollwert mit nur negativen Toleranzen
Sollwert mit festen Grenzwerten
Alarmton festlegen
Werte spiegeln
Aufruf Softkeys «Menue/Setup», Setup-Untermenü «Toleranz»
Kurzbeschreibung
In den Feldern des Setup-Untermenüs «Toleranz» kann für jedes Merkmal der Sollwert
sowie Ober-/Untergrenze, Ober-/Untergrenze für Warnungen und der Min-Max-Wert
für Balkendiagramme festgelegt werden. Für Warnungen und/oder Grenzwerte kann
optional die Ausgabe eines akustischen Signals definiert werden.
Darstellung von
Toleranzbereichen
Toleranzbereiche können numerisch und als farblich gekennzeichnete Toleranzbänder
in Balken- und Dialgrafiken der IST-Positionen angegeben werden. In Balken- und
Dialgrafiken werden gute Werte standardmäßig grün, Warnwerte gelb und schlechte
Werte rot dargestellt.
Die festgelegten Werte zur Einstufung in "Gut", "Warnung" und "Schlecht" werden neben
dem Balkendiagramm angezeigt. Sie haben die folgende Bedeutung:
Toleranz Beschreibung
Gut
Bereich zwischen Warnung
UG und Warnung OG. Ein Wert gilt
als gut, wenn er innerhalb des festgelegten zulässigen Werte-
bereichs liegt.
