Position Erklärung
E Display
Das Display zeigt aktuelle Betriebsdaten und Ereignisse oder Fehler an (siehe
Kapitel 9.2 "Übersicht des Displays", Seite 42).
F Electronic Solar Switch (ESS)*
Der ESS bildet zusammen mit den DC-Steckverbindern eine DC-Lasttrennein-
richtung. Der ESS bildet im gesteckten Zustand eine leitende Verbindung zwi-
schen PV-Generator und Wechselrichter. Durch Abziehen des ESS wird der
DC-Stromkreis unterbrochen, und durch Abziehen aller DC-Steckverbinder ist
der PV-Generator vollständig vom Wechselrichter getrennt.
G Unterer Gehäusedeckel
* Optional

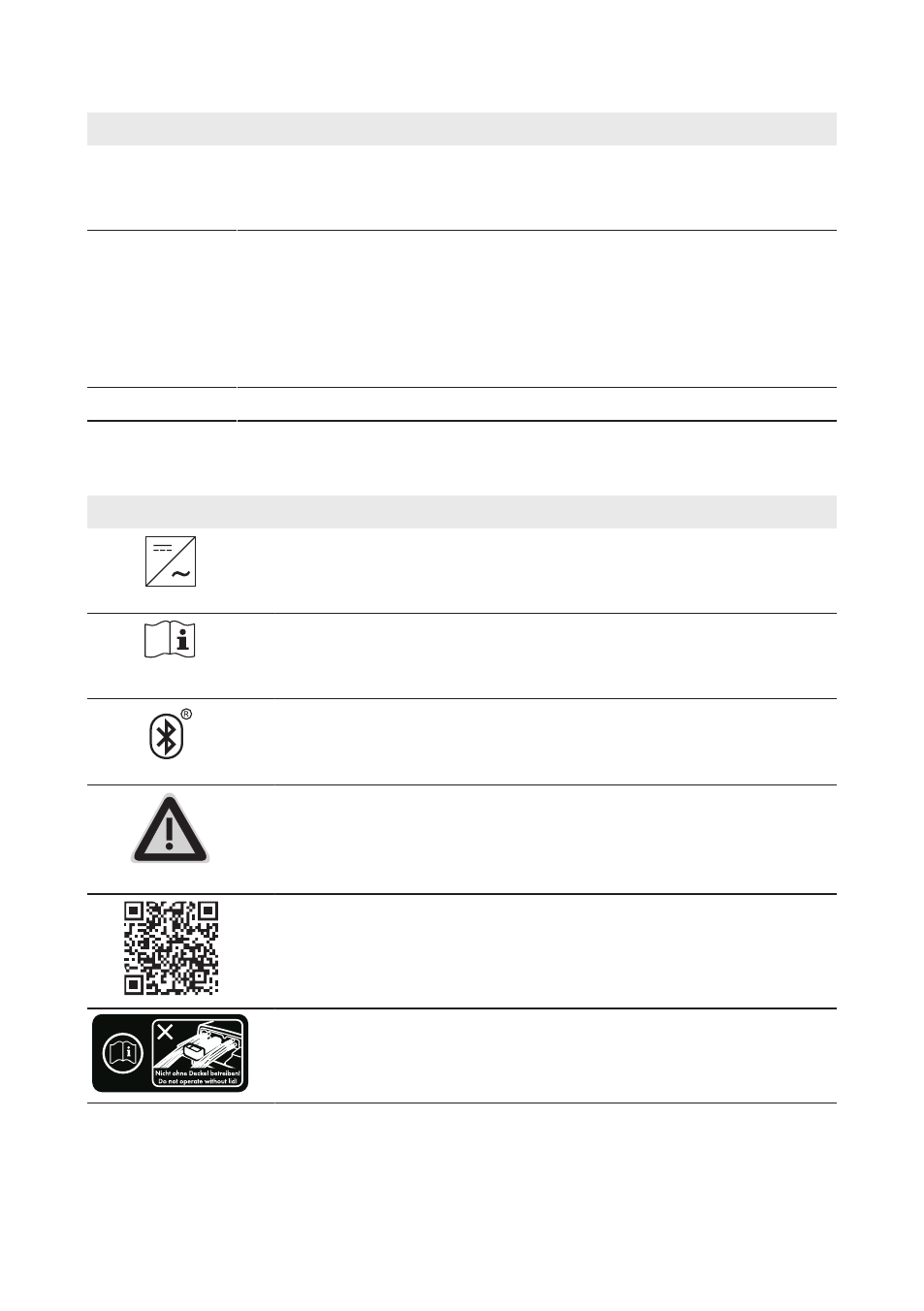

Symbole auf dem Wechselrichter, dem Typenschild und dem ESS
Symbol Erklärung
Wechselrichter
Zusammen mit der grünen LED signalisiert das Symbol den Betriebszu-
stand des Wechselrichters.
Dokumentation beachten
Zusammen mit der roten LED signalisiert das Symbol einen Fehler (Fehler-
behebung siehe Serviceanleitung unter www.SMA-Solar.com).
BLUETOOTH
Zusammen mit der blauen LED signalisiert das Symbol eine aktive Kom-
munikation über BLUETOOTH.
Gefahr
Dieses Symbol weist darauf hin, dass der Wechselrichter zusätzlich geer-
det werden muss, wenn vor Ort eine zusätzliche Erdung oder ein Potenzi-
alausgleich gefordert ist (siehe Kapitel 6.3.3, Seite 27).
QR Code
Links zu weiterführenden Informationen zum Wechselrichter finden Sie un-
ter www.SMA-Solar.com.
Der Betrieb des Wechselrichters ohne unteren Gehäusedeckel ist nicht er-
laubt. Den Wechselrichter immer mit dem unteren Gehäusedeckel betrei-
ben.
