Seite 23
6.2.2
Innenansicht

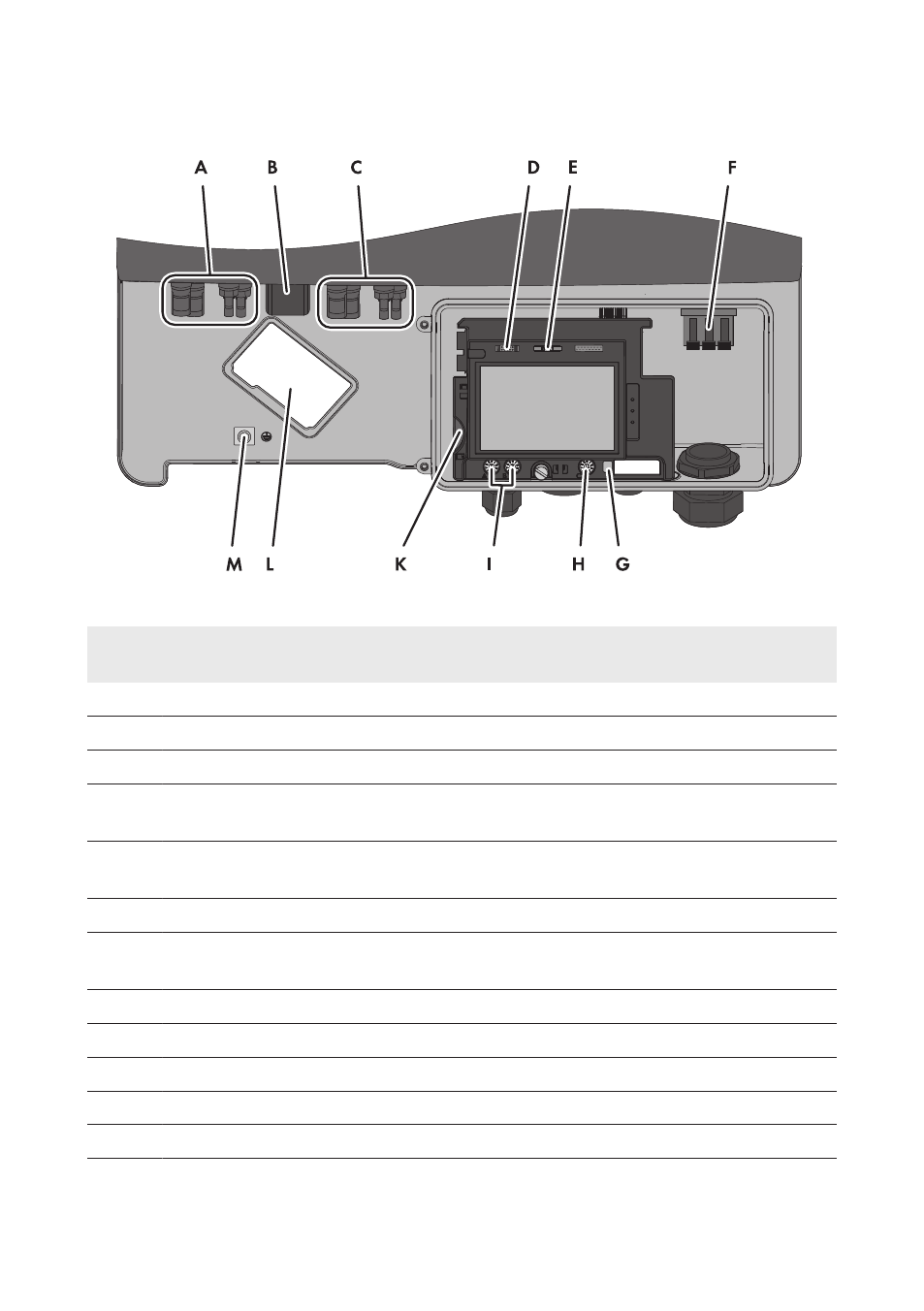

Abbildung 7: Anschlussbereiche im Inneren des Wechselrichters
Positi-
on
Bezeichnung
A
2 positive und 2 negative DC-Steckverbinder, Eingang A
B
Buchse für den ESS*
C
2 positive und 2 negative DC-Steckverbinder, Eingang B
D
Buchse für den Anschluss des Multifunktionsrelais, des SMA Power Control Module oder
des Lüfter-Nachrüstsatzes*
E
Buchse für den Anschluss der Speedwire/Webconnect-Schnittstelle oder der RS485-
Schnittstelle*
F
Klemmleiste für den Anschluss des AC-Kabels
G
Schalter für das vorübergehende Umstellen der Display-Sprache auf Englisch (für Ser-
vice-Zwecke)
H
Drehschalter C zum Einstellen der NetID
I
Drehschalter A und B zum Einstellen des Länderdatensatzes und der Display-Sprache
K
Steckplatz für SD-Karte
L
Einbauort des Lüfter-Nachrüstsatzes*
M
Erdungsklemme für die zusätzliche Erdung des Wechselrichters
* Optional
