Seite 27
14.

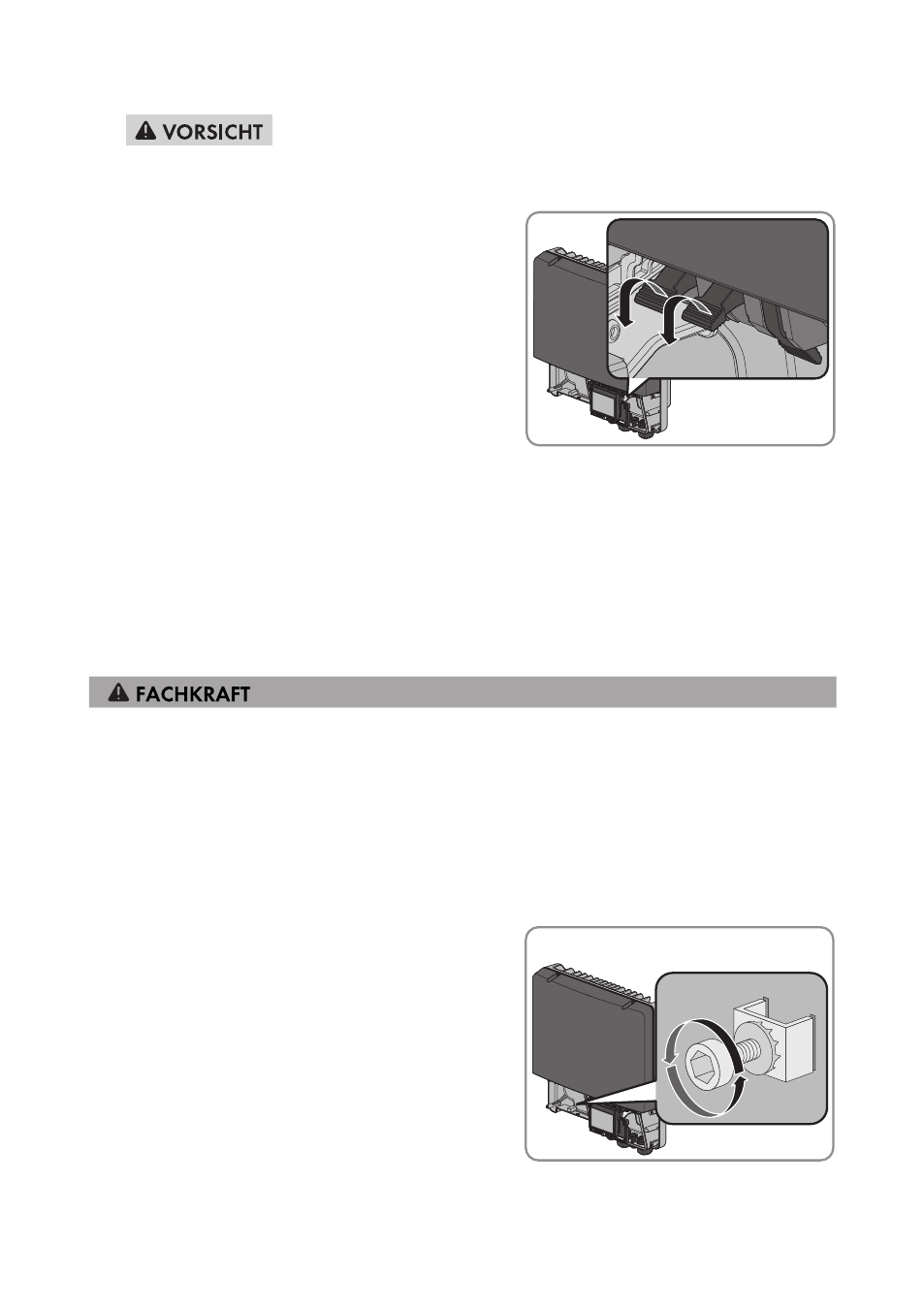

Quetschungen der Finger durch kräftiges Zuschnappen der Sicherungshebel
Die Sicherungshebel schnappen beim Schließen sehr schnell und kräftig zu.
• Die Sicherungshebel der Klemmleiste für
das AC-Kabel nur mit dem Daumen
herunterdrücken.
• Nicht die ganze Klemmleiste für das AC-Kabel umgreifen.
• Nicht die Finger unter den Sicherungshebel führen.
15. Sicherstellen, dass alle Leiter fest sitzen.
16. Überwurfmutter auf die Kabelverschraubung drehen.
17. Wenn das Display nach oben geklappt ist, das Display herunterklappen und die Schraube
festdrehen.
6.3.3
Zusätzliche Erdung anschließen
Wenn vor Ort eine zusätzliche Erdung oder ein Potenzialausgleich gefordert ist, können Sie eine
zusätzliche Erdung am Wechselrichter anschließen. Dadurch wird ein Berührungsstrom bei
Versagen des Schutzleiters am Anschluss für das AC-Kabel vermieden.
Kabelanforderung:
☐ Querschnitt des Erdungskabels: maximal 10 mm²
Vorgehen:
1. Das Erdungskabel abisolieren.
2. Die Schraube mit einem Innensechskant-
Schlüssel (SW 4) lösen, bis das Erdungskabel
unter den Klemmbügel geführt werden kann.
6 Elektrischer Anschluss
SMA Solar Technology AG
Betriebsanleitung
27
SB30-50TL-21-BE-de-11
