10 Wechselrichter spannungsfrei schalten
Vor allen Arbeiten am Wechselrichter den Wechselrichter immer wie in diesem Kapitel beschrieben
spannungsfrei schalten. Dabei immer die vorgegebene Reihenfolge einhalten.
Zerstörung des Messgeräts durch Überspannung
• Nur Messgeräte mit einem DC-Eingangsspannungsbereich bis mindestens 1.000 V oder
höher einsetzen.
Vorgehen:
1. Den Leitungsschutzschalter ausschalten und gegen Wiedereinschalten sichern.
2. Wenn ein externer DC-Lasttrennschalter vorhanden ist, DC-Lasttrennschalter ausschalten und
gegen Wiedereinschalten sichern.
3. Wenn der ESS vorhanden ist, den ESS abziehen.
4. Wenn das Multifunktionsrelais verwendet wird, gegebenenfalls Versorgungsspannung des
Verbrauchers abschalten.
5. Warten bis LEDs, Display und gegebenenfalls der Verbraucher, der am Multifunktionsrelais
angeschlossen ist, abgeschaltet sind.
6. Stromfreiheit mit Zangenamperemeter an allen DC-Kabeln feststellen.
7. Alle Schrauben des unteren Gehäusedeckels mit einem Innensechskant-Schlüssel (SW 3) lösen
und den Gehäusedeckel abnehmen.

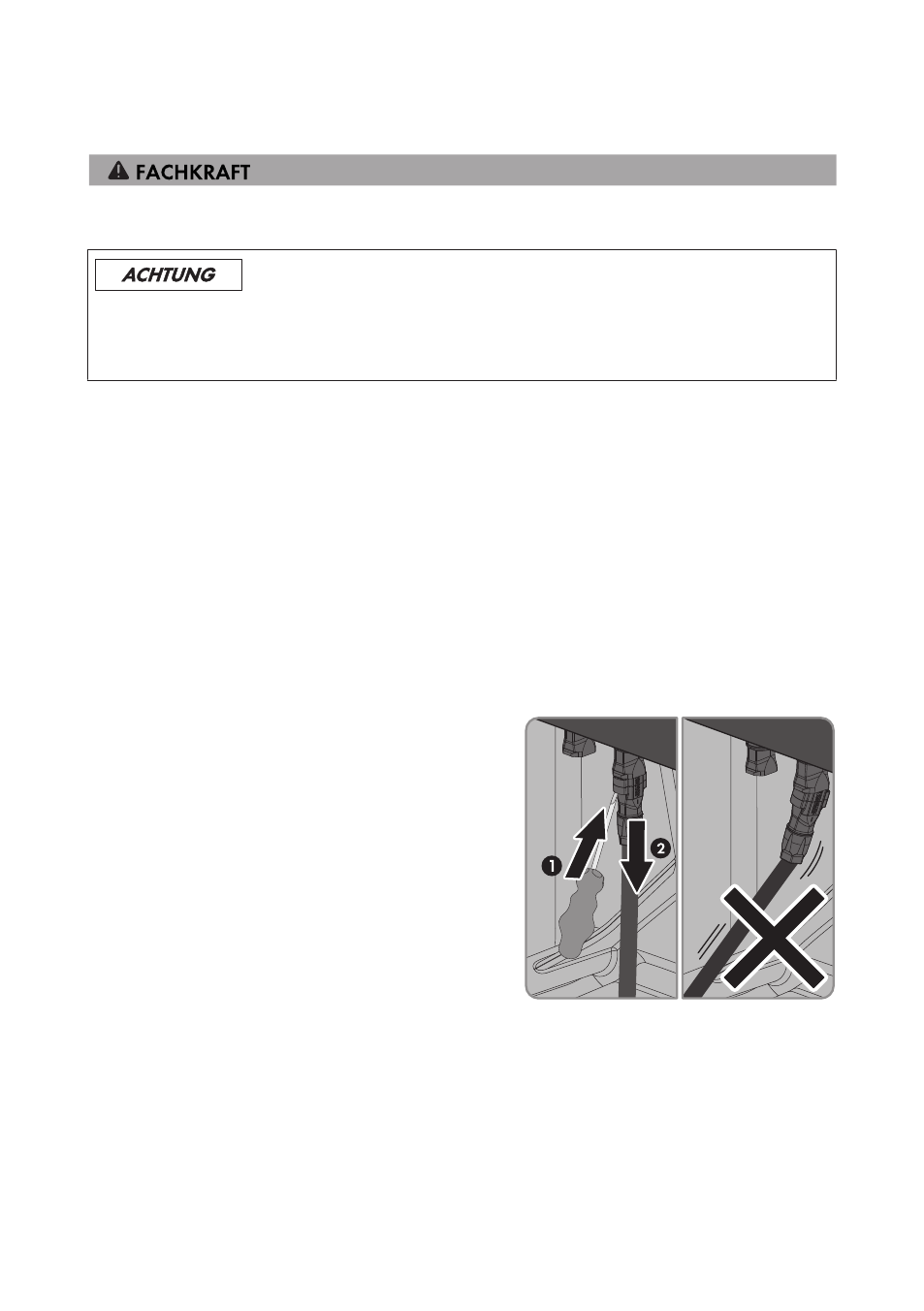

8. Alle DC-Steckverbinder entriegeln und abziehen.
Dazu einen Schraubendreher oder einen
abgewinkelten Federstecher (Klingenbreite:
3,5 mm) in einen der seitlichen Schlitze stecken
und die DC-Steckverbinder gerade nach unten
abziehen. Dabei nicht am Kabel ziehen.
9. Spannungsfreiheit an den DC-Eingängen des Wechselrichters feststellen.
10. Spannungsfreiheit an der AC-Klemmleiste nacheinander zwischen L und N und L und PE mit
geeignetem Messgerät feststellen. Dazu die Prüfspitze (Durchmesser: maximal 2 mm) jeweils
in die runde Öffnung der Klemme stecken.
