Vorgehen:
1. Sicherstellen, dass in der Wand keine Leitungen verlegt sind, die beim Bohren beschädigt
werden können.
2.
Verletzungsgefahr beim Bohren durch die Wandhalterung
Durch das Bohren durch die Wandhalterung kann die Wandhalterung zu rotieren beginnen
und Schnittverletzungen verursachen.
• Nicht durch die Wandhalterung bohren.

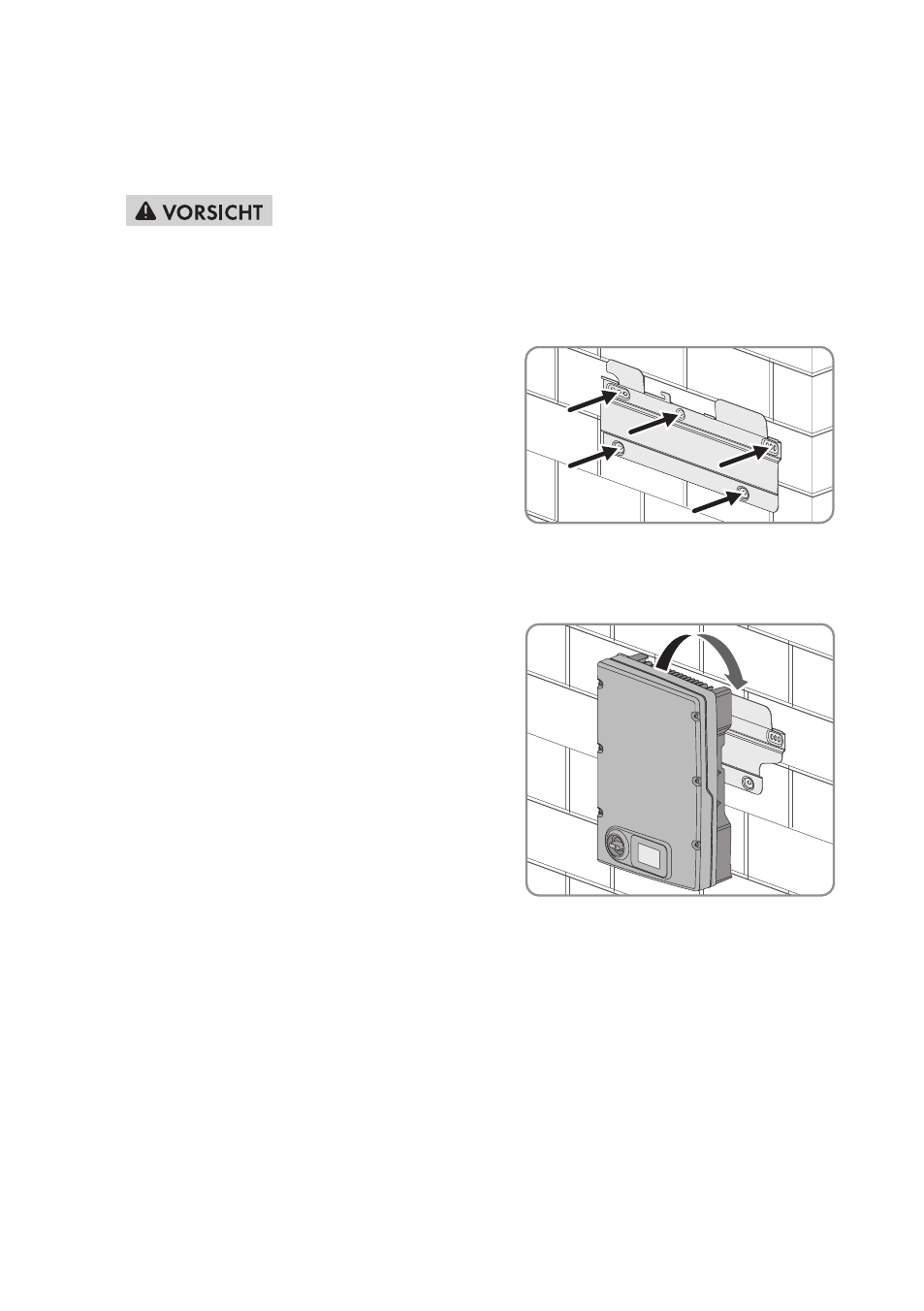

3. Wandhalterung waagerecht an der Wand
ausrichten und Position der 5 Bohrlöcher
markieren.
4. Wandhalterung zur Seite legen und die markierten Löcher bohren.
5. Ggf. die Dübel in die Bohrlöcher stecken.
6. Wandhalterung waagerecht mit 5 Schrauben und Unterlegscheiben festschrauben.
7. Den Wechselrichter rechts in die Wandhalterung
einhängen. Dabei beachten, dass sich die
Laschen der Wandhalterung zum Einhängen des
Wechselrichters ungefähr in der Mitte des
Wechselrichters befinden.
8. Sicherstellen, dass der Wechselrichter fest sitzt.
