6.2.3 Zusätzliche Erdung anschließen
Wenn vor Ort eine zusätzliche Erdung oder ein Potenzialausgleich gefordert ist, müssen Sie eine
zusätzliche Erdung am Wechselrichter anschließen. Dadurch wird ein Berührungsstrom bei
Versagen des Schutzleiters an der Klemmleiste für das AC-Kabel vermieden.
Kabelanforderung:
☐ Querschnitt des Erdungskabels: maximal 10 mm²
Vorgehen:
1. Das Erdungskabel abisolieren. Wenn Sie ein Erdungskabel mit doppelter Isolierung
verwenden, die äußere Isolierung 120 mm abisolieren.

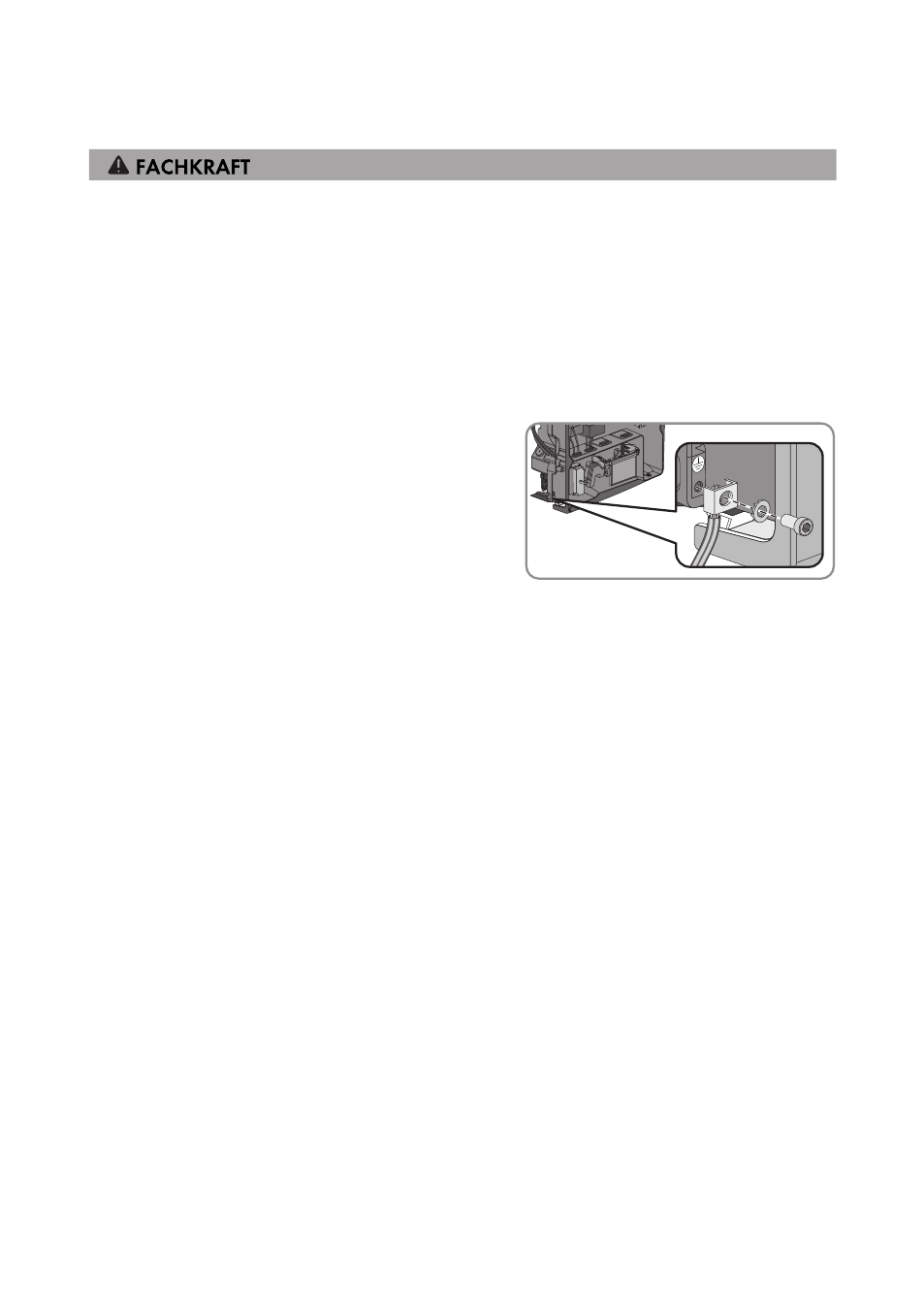

2. Die Schraube mit einem Innensechskant-
Schlüssel (SW 5) lösen, bis das Erdungskabel
unter den Klemmbügel geführt werden kann.
3. Das Erdungskabel unter den Klemmbügel führen. Dabei den Schutzleiter links anordnen.
4. Den Klemmbügel mit der Schraube und der Sperrkantscheibe festdrehen (Drehmoment:
6 Nm). Dabei müssen die Zähne der Sperrkantscheibe zum Klemmbügel zeigen.
