Elektrischer Anschluss
SMA Solar Technology AG
10
48PB-SMC-NR-IDE083211
Installationsanleitung

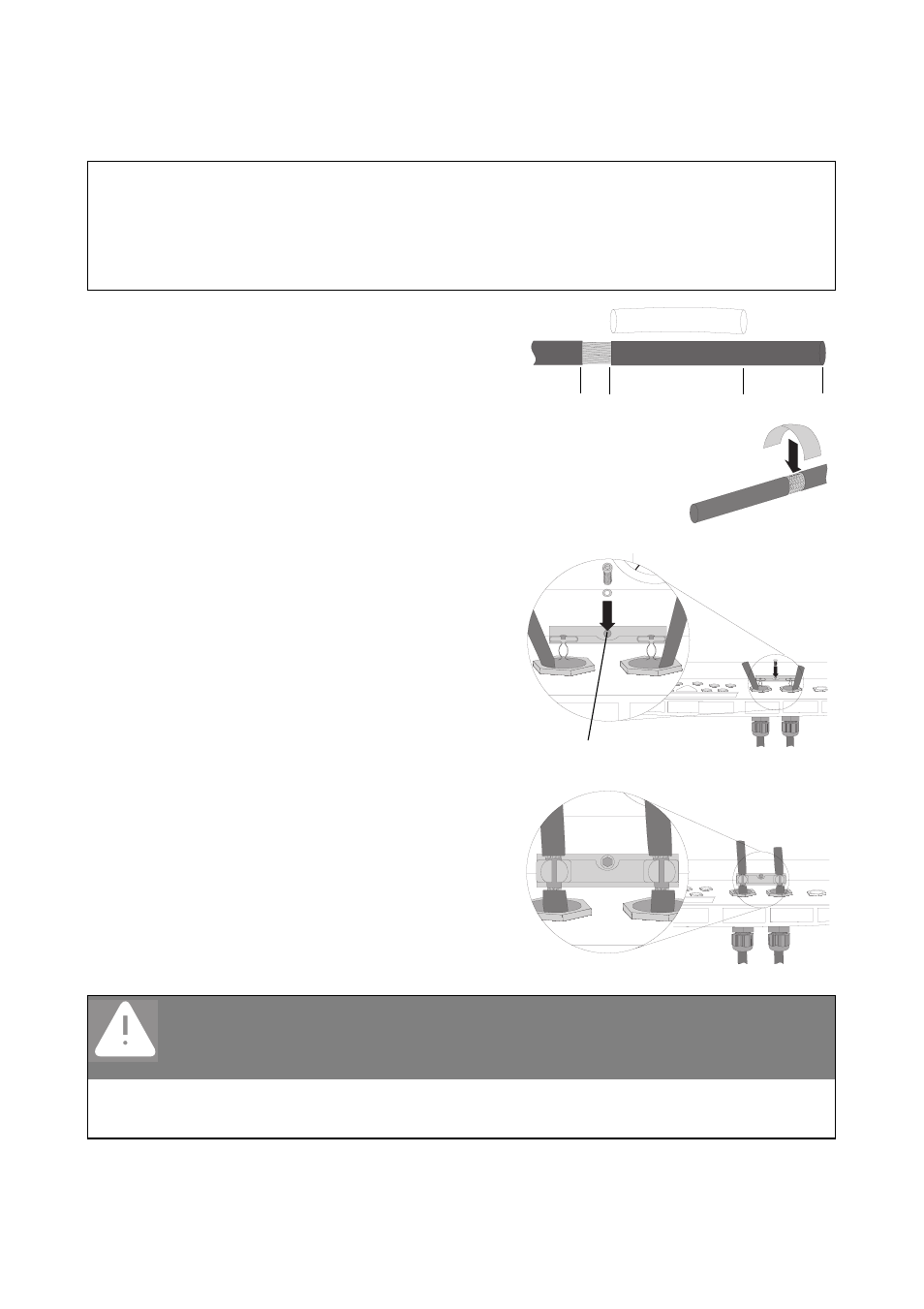

Kabel für die Schirmklemme vorbereiten
4. 4 cm plus eine Silikonschlauchlänge vom
Kabelende abmessen und ca. 1,5 cm der
Kabelummantelung bis zum Schirm entfernen.
5. Abisolierte Stelle des Kabels mit leitfähiger
Klebefolie umkleben.
Das Kabel ist für die Schirmklemme vorbereitet.
Schirmklemme montieren
6. Kabel durch die Kabelverschraubung in den
Wechselrichter führen.
7. Schirmklemme mit der Schraube und der
Kontaktscheibe an der Schraubvorrichtung (F) für
die Schirmklemme am Wechselrichter
festschrauben.
8. Abisolierte Stelle des Kabels in die Schirmklemme
drücken.
Die Schirmklemme ist montiert.
Kabel im Wechselrichter verlegen
9. Überwurfmutter der Kabelverschraubung
festdrehen, um das Kabel zu fixieren.
10. Kabel mit Silikonschlauch innerhalb des Kabelwegs (D) zum Schnittstellen-Steckplatz verlegen.
Das Kabel ist im Wechselrichter verlegt.
ACHTUNG!
Beschädigung des Wechselrichters durch Metall- oder Kabelreste im Gehäuse.
• Folgende Schritte außerhalb des Wechselrichters durchführen, damit keine
Metallreste des Schirms oder des Kabels in den offenen Wechselrichter fallen.
GEFAHR!
Lebensgefahr durch hohe Spannung im Fehlerfall auf dem
Kommunikationskabel.
Silikonschlauch über das Kabel bis zur Schirmklemme ziehen.
Der Silikonschlauch muss das Kabel innerhalb des Gehäuses vollständig umhüllen.
1,5 cm
4 cm
F
