Elektrischer Anschluss
SMA Solar Technology AG
8
48PB-SMC-NR-IDE083211
Installationsanleitung
4 Elektrischer Anschluss
In diesem Kapitel wird der Einbau und der Anschluss der Kommunikationsschnittstelle (RS485 Piggy-
Back) beschrieben.
Es wird davon ausgegangen, dass sich der Wechselrichter mitten im RS485-Kommunikationsbus
befindet. Wenn sich der Wechselrichter am Ende des RS485-Kommunikationsbus befindet, führen Sie
folgende Schritte nur für ein Kabel durch und setzen Sie die Terminierung (siehe Kapitel 4.4 ).

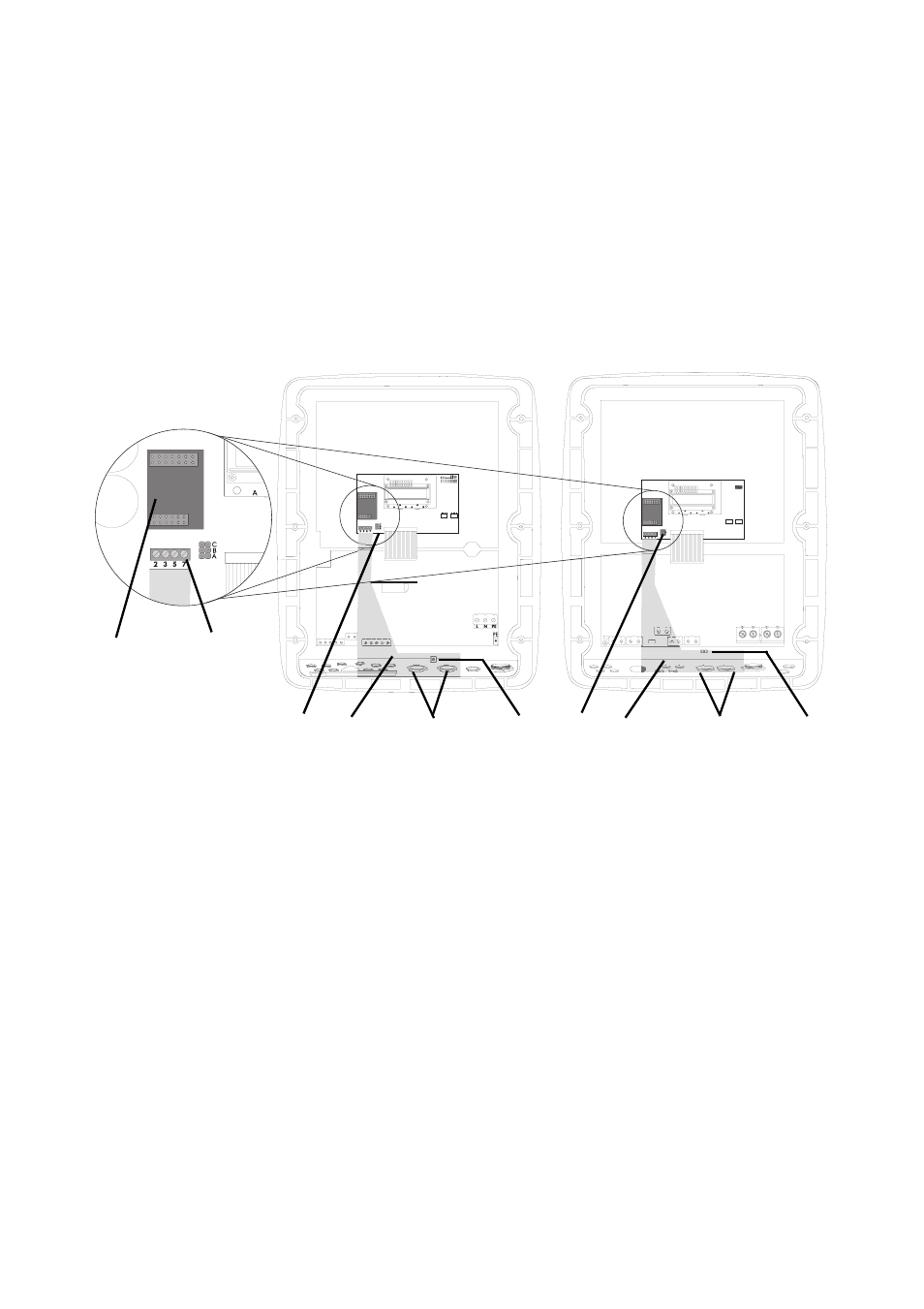

4.1 Übersicht Schnittstellen-Steckplatz und Kabelweg
SMC 6000TL, SMC 7000TL,
SMC 8000TL, SMC 9000TL-10,
SMC 10000TL-10,
SMC 11000TL-10
SMC/WB 5000(A), SMC/WB
6000(A), SMC7000HV
A
Schnittstellen-Steckplatz
B
Schraubklemmen zum Anschluss der Kommunikationsverkabelung
C
Jumper-Steckplatz
D
Kabelweg (graue Fläche)
E
Kabeldurchführungen an der Unterseite des
F
Schraubvorrichtung für Schirmklemme
C
B
A
D
E
F
E
F
D
C
