SMA 485PB-SMC-NR Benutzerhandbuch
Seite 11
SMA Solar Technology AG
Elektrischer Anschluss
Installationsanleitung
48PB-SMC-NR-IDE083211
11
Kabel an die Kommunikationsschnittstelle anschließen
11. Am Kabelende die Kabelummantelung und Schirm
bis zum Silikonschlauch entfernen (ca. 4 cm).
12. Nicht benötigte Adern bis auf die
Kabelummantelung kürzen.
13. Zur Vereinfachung können die zwei Kabel mit
einem Kabelbinder verbunden werden.
14. Adern ca. 6 mm abisolieren.

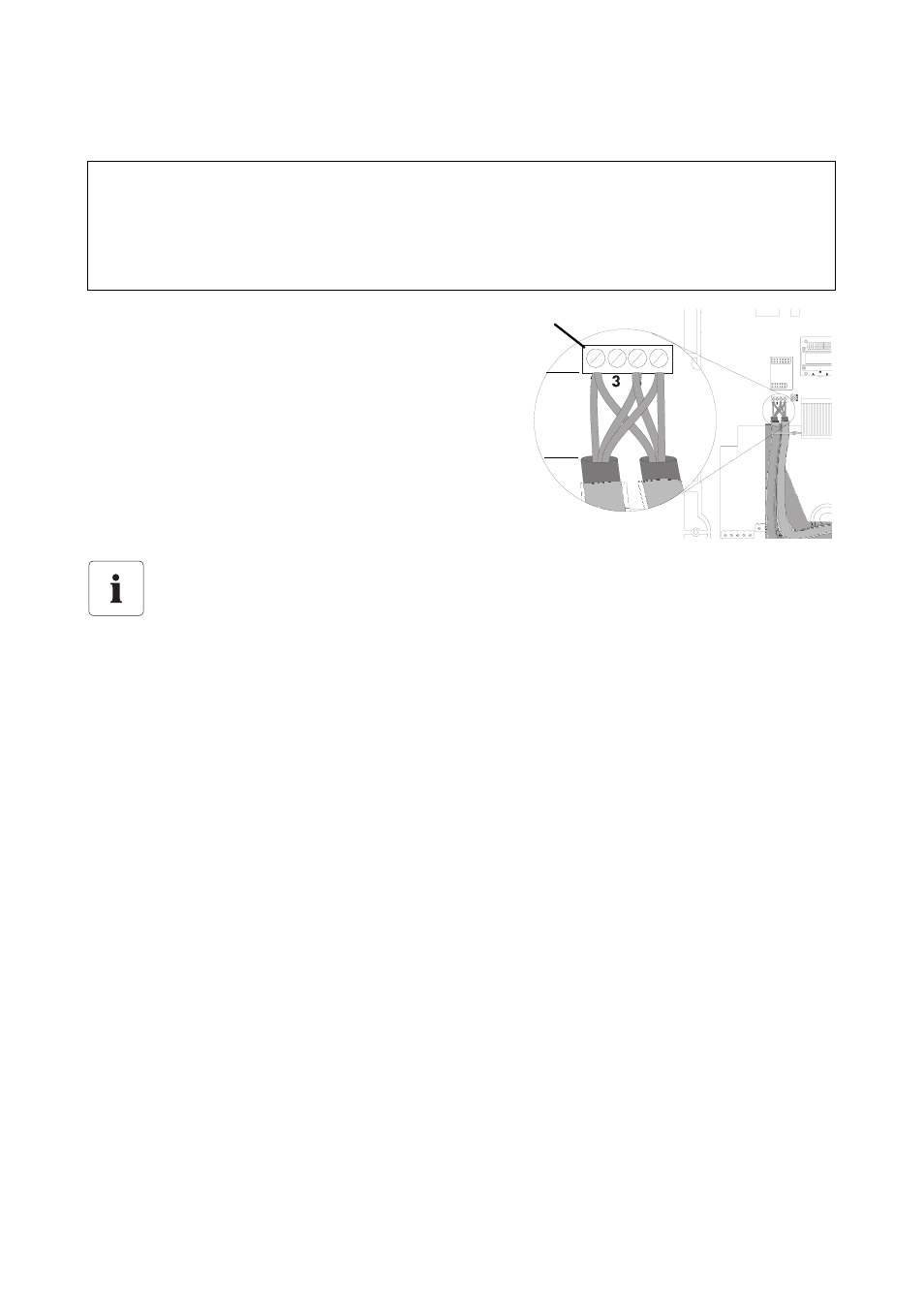

15. Adern an die Schraubklemmen (B) des
Wechselrichters anschließen.
16. Gegebenenfalls Terminierung setzen (siehe Kapitel 4.4 „Terminierung“ (12)).
17. Wechselrichter schließen, wie in der Wechselrichteranleitung beschrieben.
Die Kommunikationsschnittstelle ist angeschlossen und verdrahtet.
ACHTUNG!
Beschädigung des Wechselrichters durch Metall- oder Kabelreste im Gehäuse.
• Folgende Schritte außerhalb des Wechselrichters durchführen, damit keine
Metallreste des Schirms oder des Kabels in den offenen Wechselrichter fallen.
Anschlussbelegung
Die Anschlussbelegung und Verdrahtung im System entnehmen Sie dem RS485-
Verkabelungsprinzip-Poster.
B
4 cm
