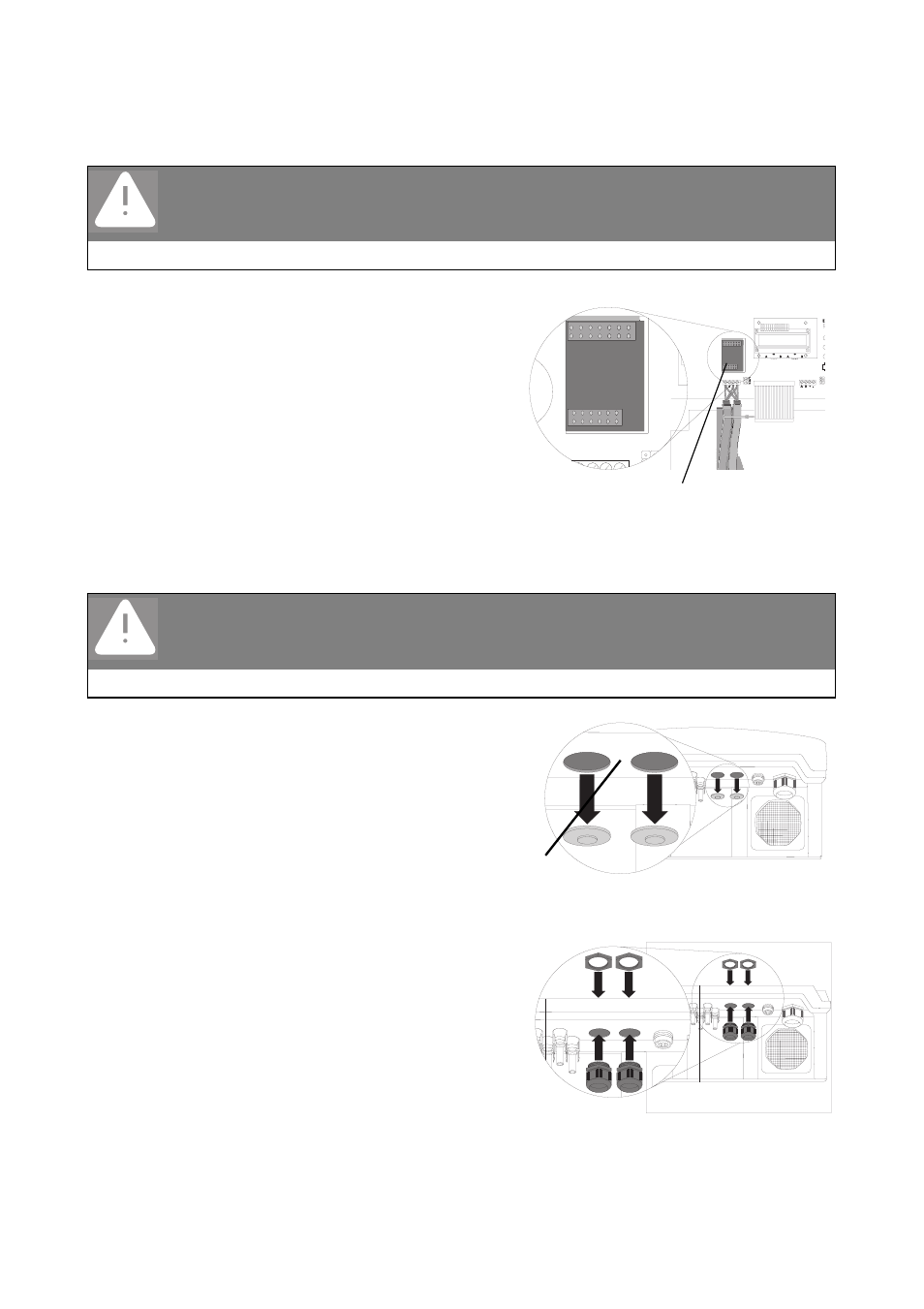

4.2 Kommunikationsschnittstelle einbauen
Kommunikationsschnittstelle linksbündig auf den
Schnittstellen-Steckplatz (A) stecken.
Die Kommunikationsschnittstelle ist eingebaut.
4.3 Kommunikationsschnittstelle anschließen
Kabeldurchführung am Wechselrichter vorbereiten
1. Blindstopfen an der Kabeldurchführung an der
Unterseite des Sunny Mini Central (E)
herausdrücken.
Bei Durchführung von nur einem Kabel, muss ein
Blindstopfen gesteckt bleiben.
2. Kabelverschraubung in die Öffnung einsetzen und
mit der Mutter festdrehen.
3. Überwurfmutter der Kabelverschraubung lockern,
sodass sich das Kabel einführen läßt.
Die Kabeldurchführung am Wechselrichter ist vorbereitet.
GEFAHR!
Lebensgefahr durch Stromschlag beim Öffnen des Wechselrichters.
Wechselrichter öffnen, wie in Wechselrichteranleitung beschrieben.
GEFAHR!
Lebensgefahr durch Stromschlag beim Öffnen des Wechselrichters.
Wechselrichter öffnen, wie in Wechselrichteranleitung beschrieben.
A
E
