SMA Solar Technology AG

Auspacken

Installationsanleitung

48PB-SMC-NR-IDE083211

7

3 Auspacken

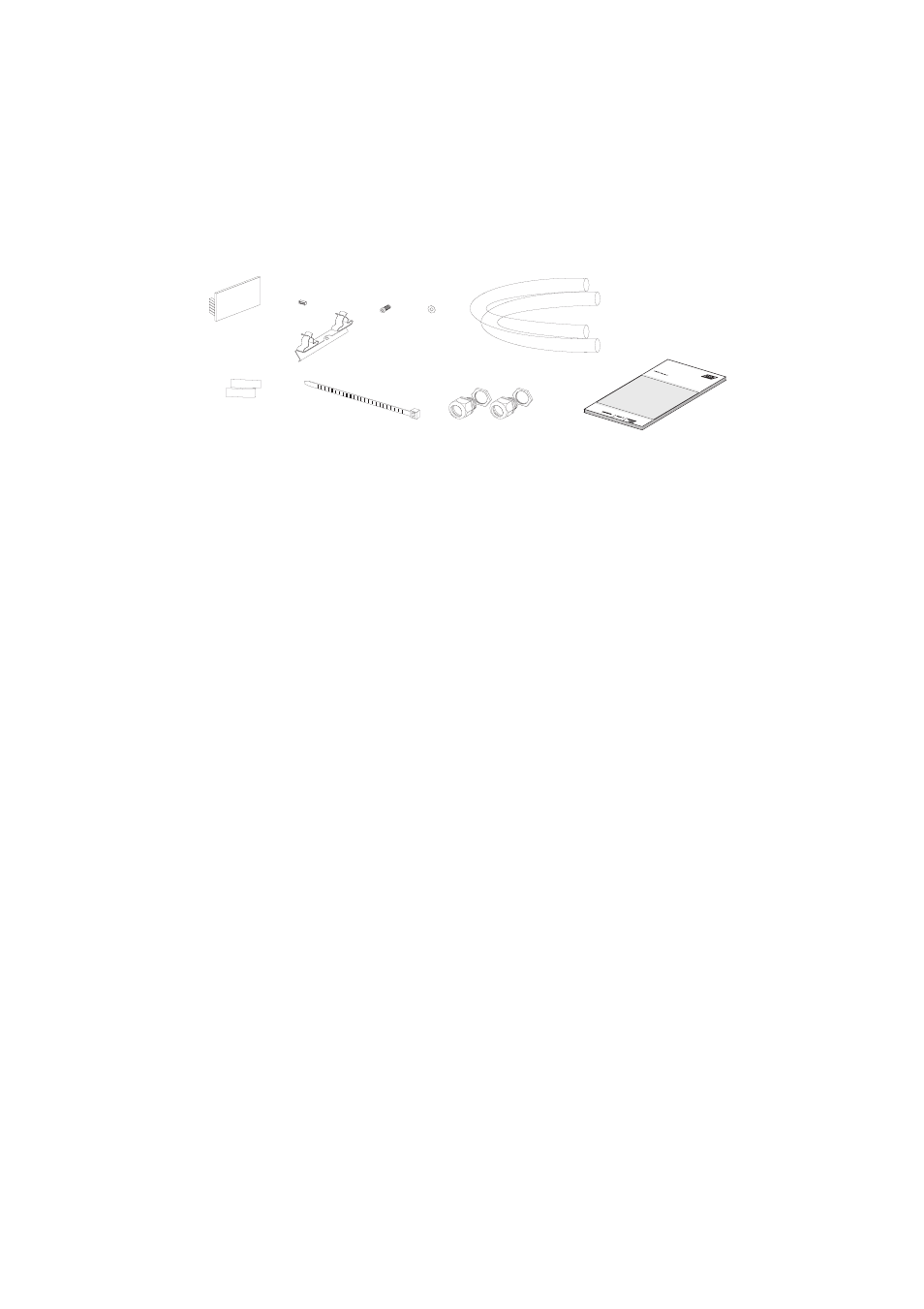

3.1 Lieferumfang

485PB-SMC-NR

3.2 Identifikation

Sie können das Piggy-Back mit dem Typenschild identifizieren. Das Typenschild befindet sich auf einer
der Buchsenleisten der Platine.

A

1

RS485 Piggy-Back: 485PB-G3

B

1

Jumper

C

1

Schirmklemme

D

1

Schraube

E

1

Kontaktscheibe

F

2

Silikonschläuche

G

2

leitfähige Klebefolien

H

1

Kabelbinder

I

2

Kabelverschraubungsets (jeweils 1 Kabelverschraubung und 1 Mutter)

J

1

Installationsanleitung mit RS485-Verkabelungsprinzip-Poster

A

B

C

D

E

F

G

H

I

J
