5 Anschluss

SMA Solar Technology AG

12

485i-Module-IA-de-18

Installationsanleitung

5 Anschluss

5.1 Geräteübersicht

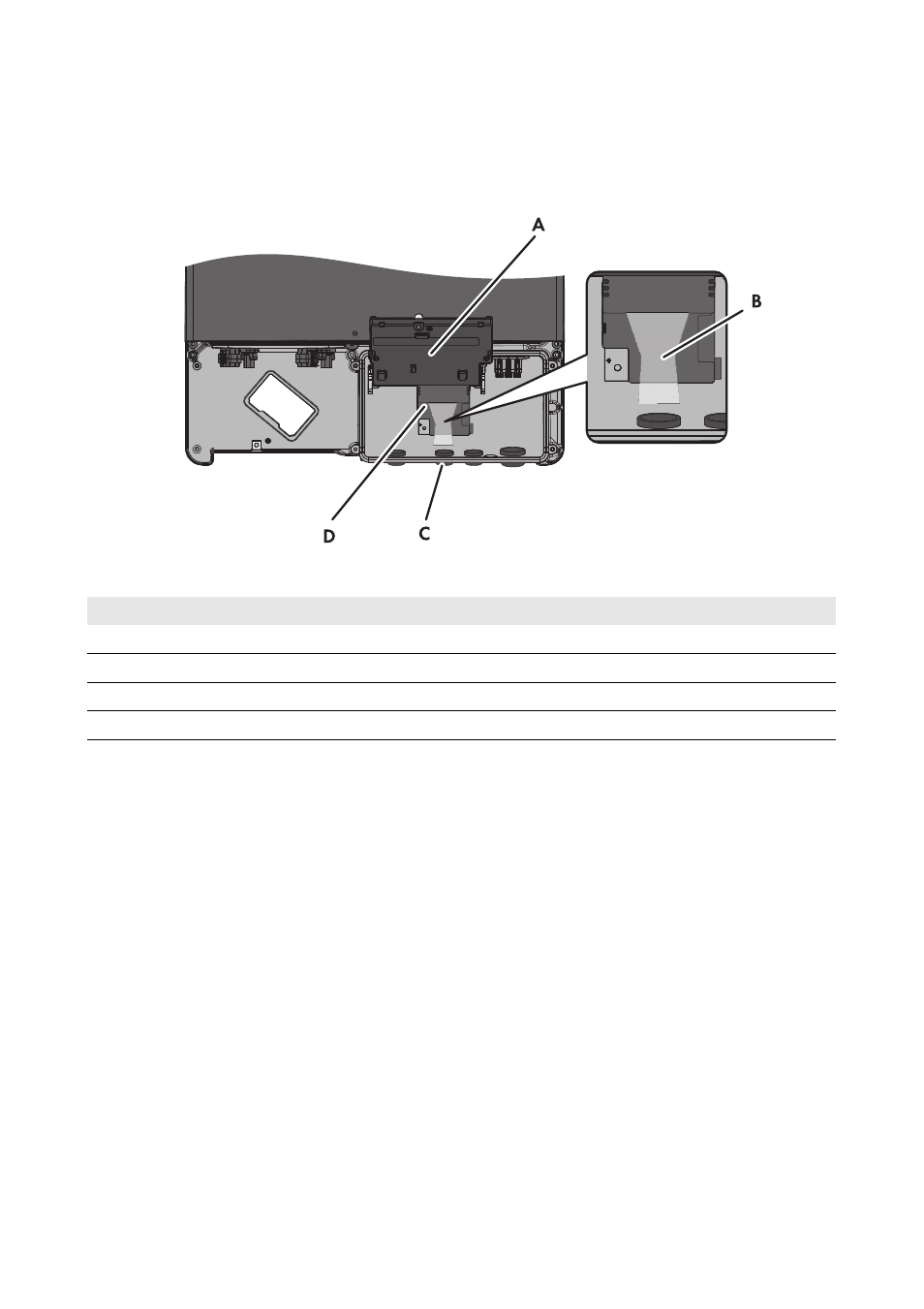

Abbildung 6: Übersicht des Anschlussbereichs

Position

Bezeichnung

A

Hochgeklapptes Display mit Schraube

B

Kabelweg zu den Steckern des 485-Datenmoduls

C

Öffnung im Gehäuse des Wechselrichters für Kabelverschraubung

D

Montageort des 485-Datenmoduls im Wechselrichter
