5 Anschluss SMA Solar Technology AG
16 485i-Module-IA-de-18 Installationsanleitung

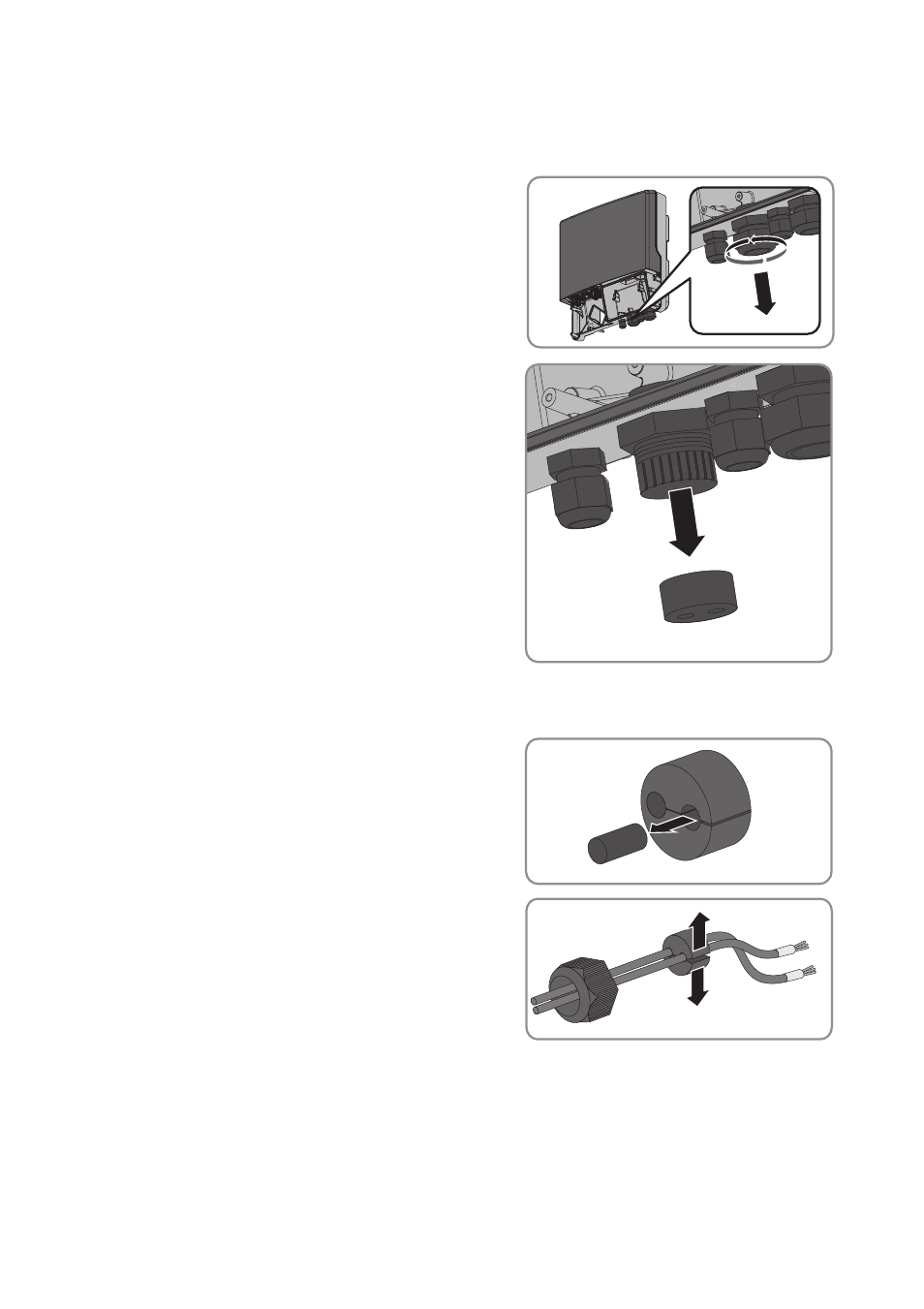

Das Kabel am 485-Datenmodul anschließen
1. Display hochklappen bis es einrastet.
2. Überwurfmutter der Kabelverschraubung am
Wechselrichter abdrehen.
3. Dichtung aus der Kabelverschraubung von innen
herausdrücken.
4. Das Kabel durch die gelöste Überwurfmutter und Kabelverschraubung von außen in den
Wechselrichter führen.
5. Für jedes Kabel einen Blindstopfen aus der
Dichtung entfernen.
6. Das Kabel in die Dichtung stecken.
7. Dichtung in die Kabelverschraubung hineindrücken. Dabei sicherstellen, dass ungenutzte
Durchführungen mit Blindstopfen verschlossen sind.
8. Überwurfmutter der Kabelverschraubung locker anschrauben.
