14. Überwurfmutter der Kabelverschraubung handfest anschrauben. Dadurch werden die Kabel
vor Zug entlastet.
15. Display herunterklappen und Schraube des Displays handfest festschrauben.
16. Wechselrichter schließen (siehe Installationsanleitung des Wechselrichters).
17. Anderes Kabelende am RS485-Bus anschließen (Informationen zur Anschlussbelegung und
Verdrahtung im System, siehe Technische Beschreibung „RS485-Verkabelungsprinzip“).
6 Außerbetriebnahme
6.1 485-Datenmodul demontieren

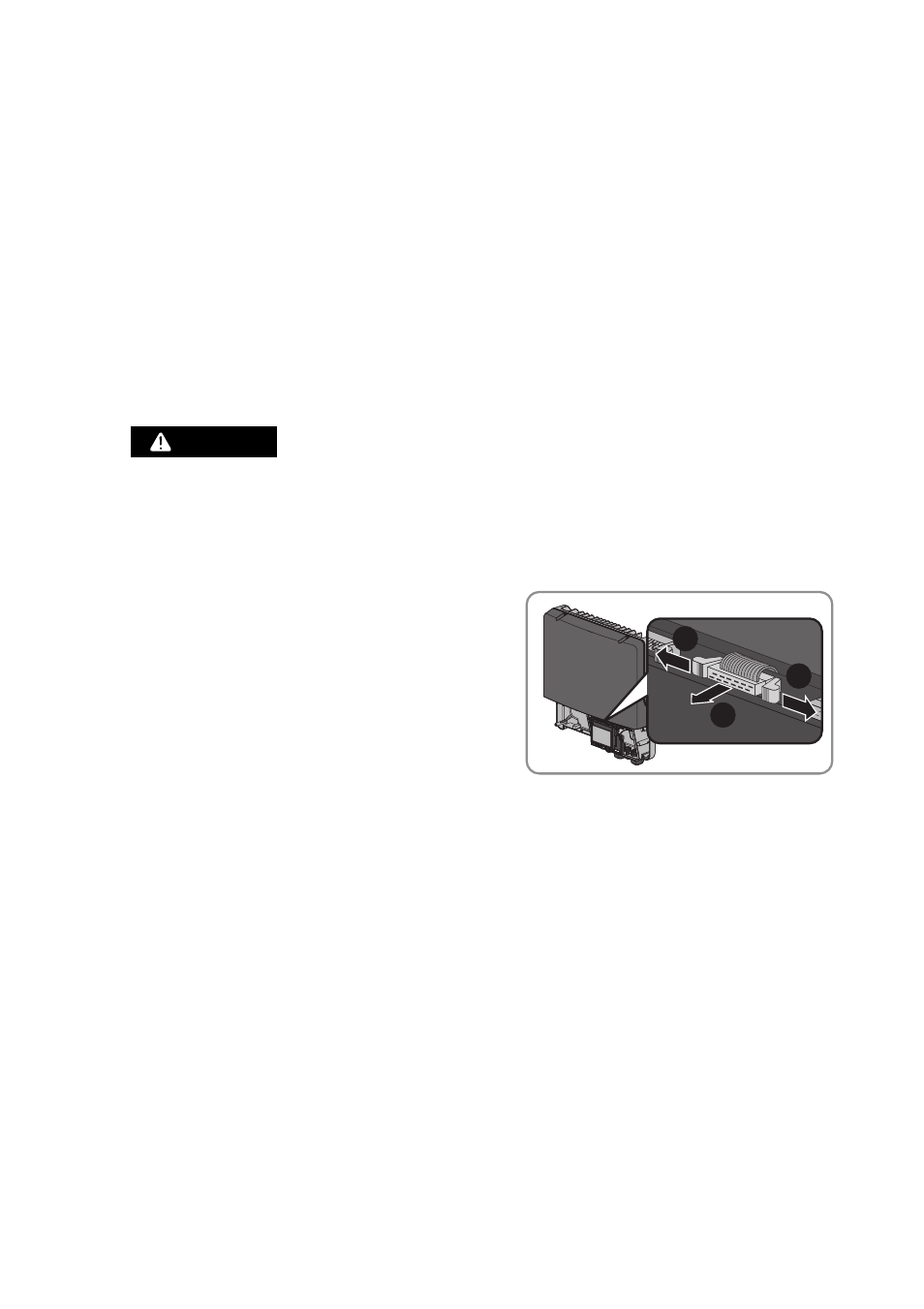

2. Linken und rechten Verriegelungshaken nach
außen drücken und Stecker des Flachbandkabels
von der mittleren Steckerleiste des Wechselrichters
entfernen.
3. Schraube des Displays so weit lösen, bis sich das Display hochklappen lässt.
4. Display hochklappen bis es einrastet.
5. Überwurfmutter der Kabelverschraubung lösen.
6. Federzugklemmen des Steckers am 485-Datenmoduls öffnen.
7. Die Kabel vom 485-Datenmodul entfernen.
8. Gegenmutter der Kabelverschraubung lösen.
9. Kabelverschraubung und die Kabel aus dem Wechselrichter ziehen.
10. Schraube des 485-Datenmoduls lösen und 485-Datenmodul entfernen.
11. Federzugklemmen der Stecker am 485-Datenmodul schließen.
12. Display herunterklappen und Schraube des Displays handfest festdrehen.
13. Öffnung im Gehäuse des Wechselrichters mit dem Blindstopfen für Gehäusedurchführungen
verschließen.
14. Den Wechselrichter schließen (siehe Installationsanleitung des Wechselrichters).
1.
(&'")3
Lebensgefahr durch Stromschlag beim Öffnen des Wechselrichters
Tod oder schwere Verletzungen
• Den Wechselrichter AC- und DC-seitig spannungsfrei schalten und öffnen (siehe
Installationsanleitung des Wechselrichters).
2
1
1
