5.2 485-Datenmodul in den Wechselrichter einbauen

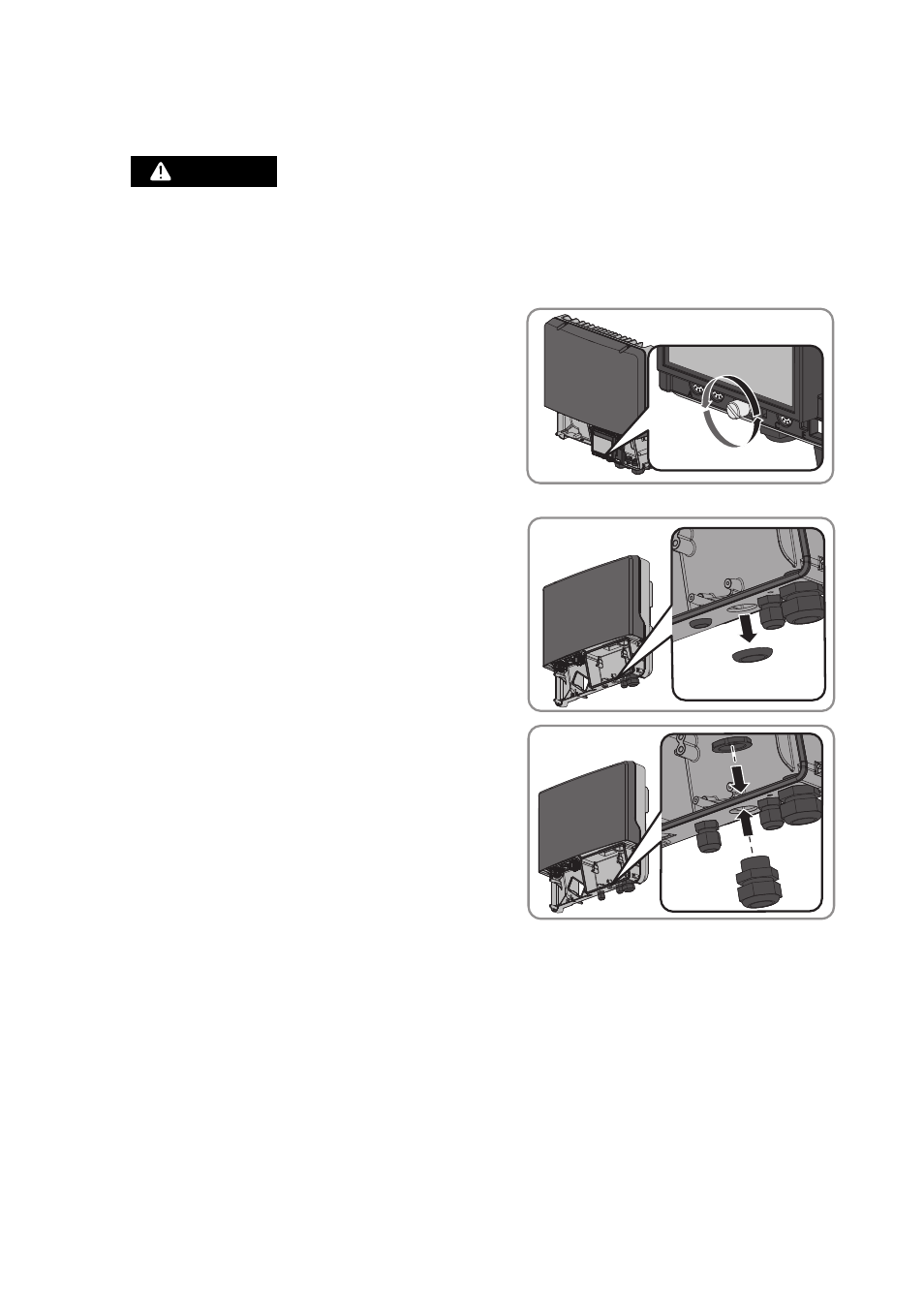

2. Schraube des Displays so weit lösen, bis sich das
Display hochklappen lässt.
3. Display hochklappen bis es einrastet.
4. Bei der zweiten Öffnung von links im Gehäuse des
Wechselrichters den vormontierten Blindstopfen
herausdrücken.
5. Kabelverschraubung mit Gegenmutter an Öffnung
im Gehäuse anbringen.
1.
(&'")3
Lebensgefahr durch Stromschlag beim Öffnen des Wechselrichters
Tod oder schwere Verletzungen
• Den Wechselrichter AC- und DC-seitig spannungsfrei schalten und öffnen (siehe
Installationsanleitung des Wechselrichters).
