SMA Solar Technology AG 5 Anschluss
Installationsanleitung 485i-Module-IA-de-18 15
5.3 485-Datenmodul anschließen
Um eine gute Signalqualität zu erreichen, beachten Sie die Kabelempfehlung (siehe Technische
Beschreibung „RS485-Verkabelungsprinzip“).
Vorgehen:
Um das 485-Datenmodul anzuschließen, führen Sie folgende Handlungen in der vorgegebenen
Reihenfolge aus. Den genauen Ablauf zeigen die darauf folgenden Abschnitte.
• Das Kabel vorbereiten
• Das Kabel am 485-Datenmodul anschließen
Das Kabel vorbereiten
1. An dem Ende des Kabels, das an das 485-Datenmodul angeschlossen werden soll, 40 mm des
Kabelmantels entfernen.
2. Den Kabelschirm bis auf 15 mm kürzen.

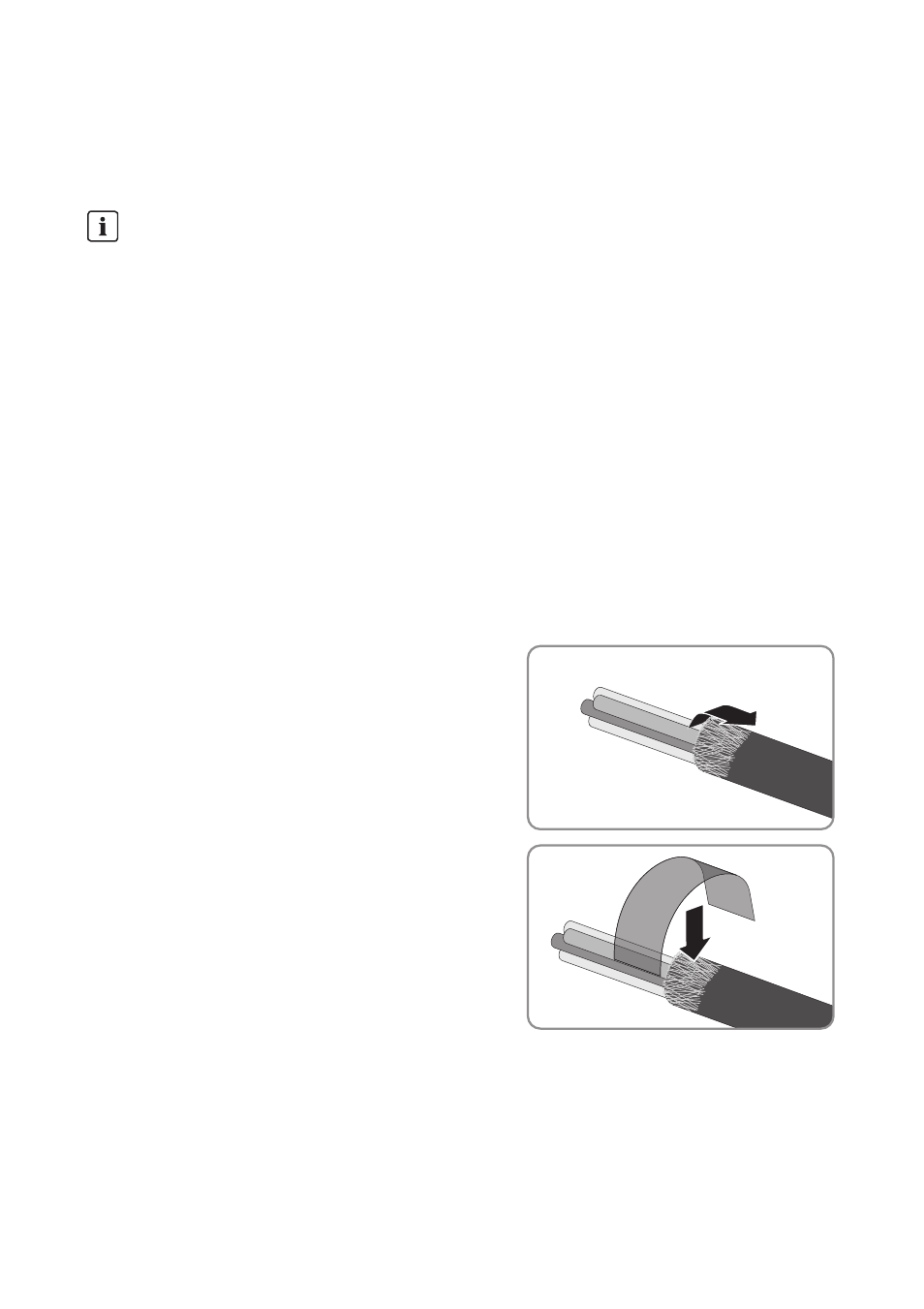

3. Den überschüssigen Kabelschirm auf den
Kabelmantel umschlagen.
4. Den Kabelschirm mit der leitfähigen Klebefolie
umkleben.
5. 3 Adern 6 mm abisolieren. Dabei müssen 2 Adern für die Kommunikation ein verdrilltes Paar
sein.
6. Alle übrigen Adern bis zum Kabelmantel kürzen.
Störung der Datenübertragung durch AC-Stromkabel
AC-Stromkabel erzeugen im Betrieb ein elektromagnetisches Feld, das die
Anlagenkommunikation stören kann.
• Die Kabel für die RS485-Kommunikation mit geeignetem Befestigungsmaterial und mit
einem Mindestabstand von 50 mm zu AC-Stromkabeln verlegen.
