6 Grundlegende Funktionen
SMA Solar Technology AG
40
Explorer-BA-de-17
Bedienungsanleitung
6.9 Netztopologie
Die Netztopologie in Sunny Explorer ist eine schematische Übersicht über die SMA Bluetooth Geräte
und die Verbindungen innerhalb der Anlage. Bei Verbindungsproblemen kann mit Hilfe der
Netztopologie die Verbindungsqualität der einzelnen Verbindungen angezeigt und damit geprüft
werden. Eine schlechte Verbindungsqualität kann durch Standortänderungen einzelner Geräte oder
durch den Einsatz von Repeatern verbessert werden.
Die Netztopologie kann nur für Bluetooth Anlagen mit mindestens 2 SMA Bluetooth Geräten und
dem Sunny Explorer angezeigt werden.
Vorgehen:
• Um die Netztopologie der Bluetooth Anlage zu öffnen, in der Symbolleiste
wählen.
☑ Die Bluetooth Netztopologie öffnet sich.

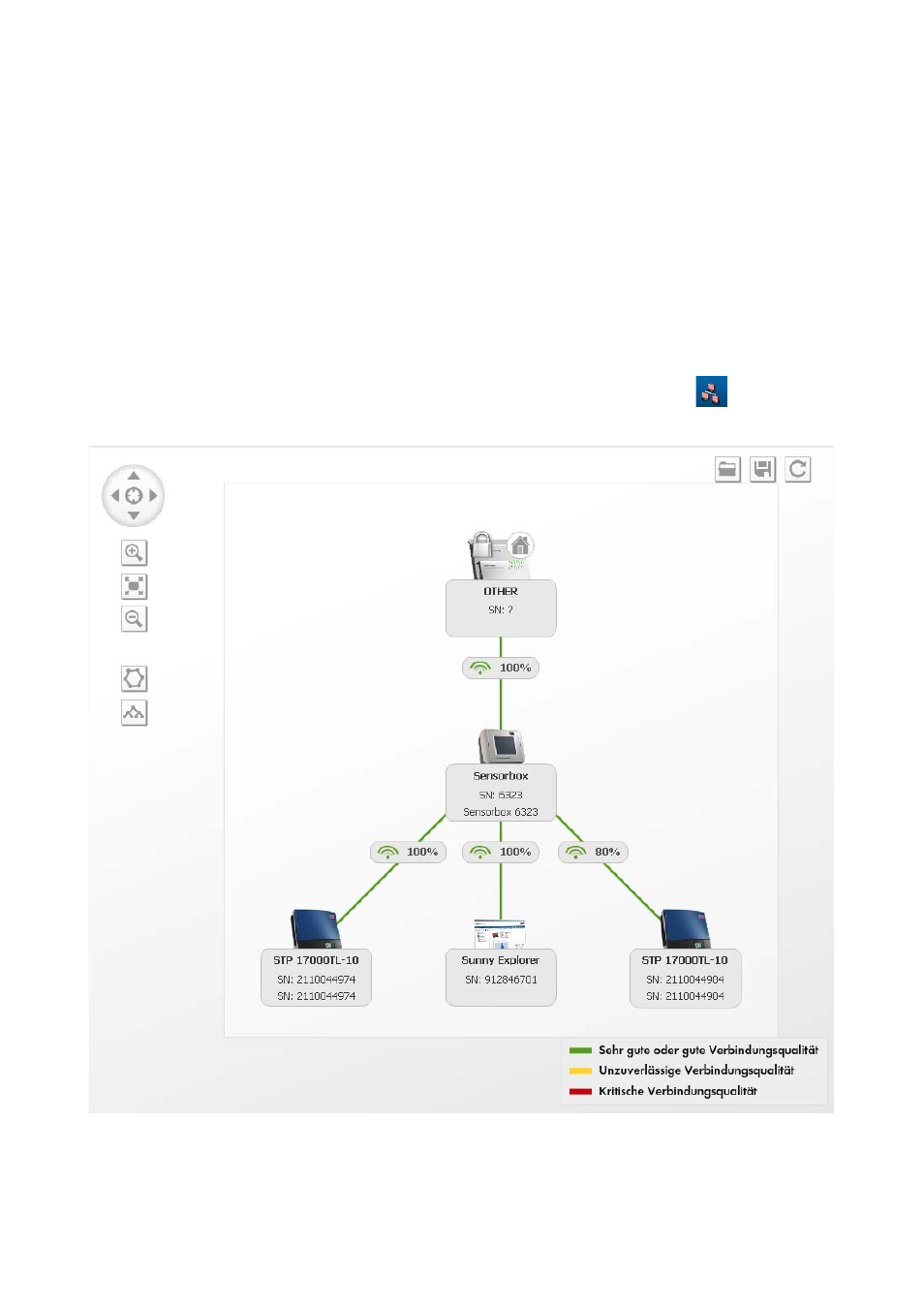

Abbildung 6: Bluetooth Netztopologie (Beispiel)
