SMA Solar Technology AG Montage
Installationsanleitung WirelessSet485-IDE091511 13
4.2 Montageanleitung
Montieren und verkabeln Sie erst alle Geräte auf der Wechselrichterseite und dann auf der
Kommunikatiosgeräteseite (siehe 3.1 „Einsatzmöglichkeiten“ (Seite 8)). Für die jeweilige Montage
sind entsprechende Montage-Sets im Lieferumfang vorbereitet.
Zum Installieren der Wechselrichter- bzw. Kommunikationsgeräteseite müssen Sie folgende Schritte
ausführen:
• Antennenwinkel und Antenne montieren
• Funkmodul montieren
• RS485-Power Injector montieren
• Elektrischen Anschluss der Geräte vornehmen, siehe Kapitel 5 „Elektrischer Anschluss“
(Seite 16).

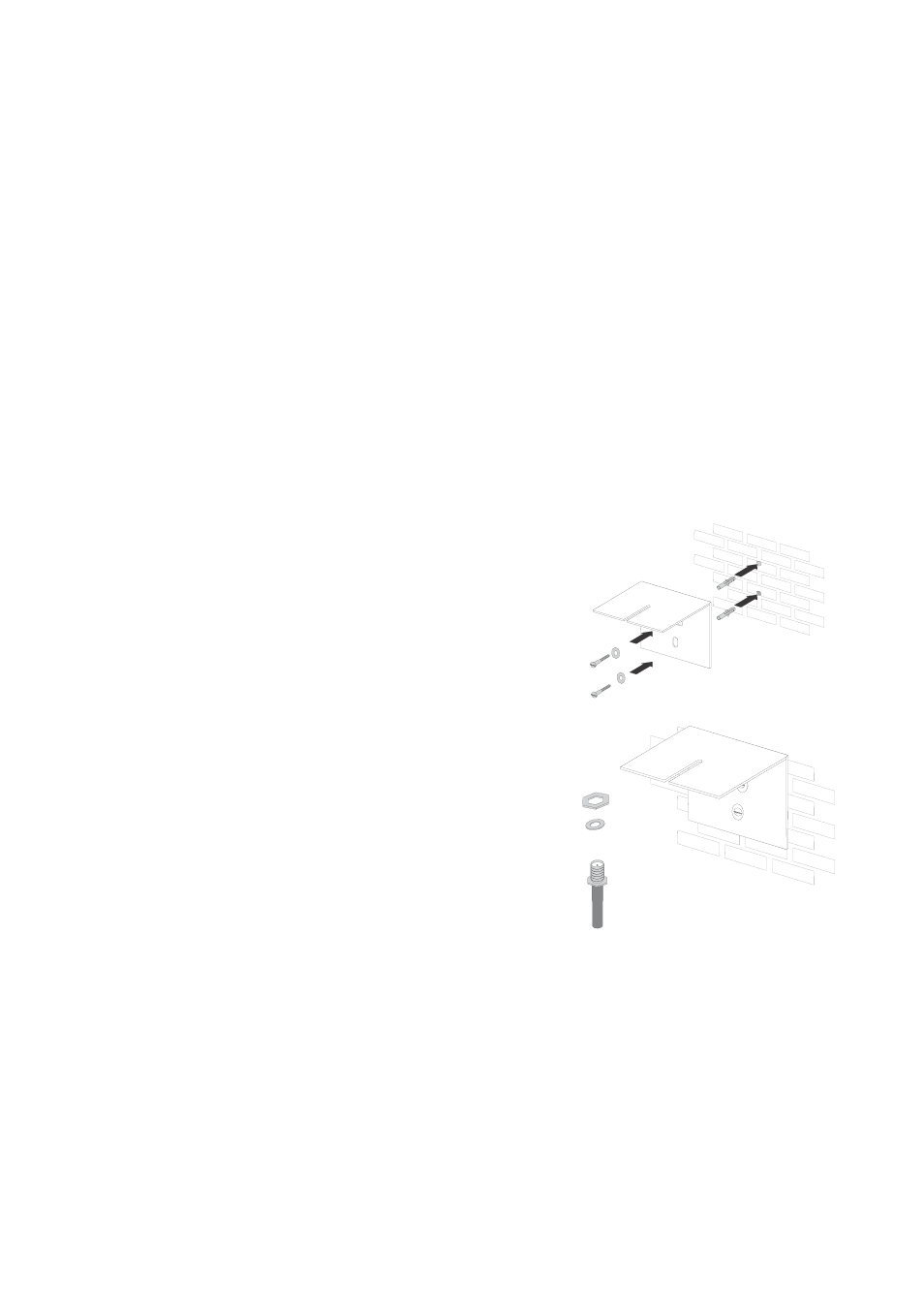

4.2.1 Antennenwinkeln und Antenne montieren
1. Winkel für die Antenne senkrecht an der Wand
halten und zwei Bohrlöcher kennzeichnen.
2. Löcher (Durchmesser: 6 mm) an gekennzeichneter
Stelle bohren und Dübel einsetzen.
3. Antennenwinkel mit 2 Schrauben und
Unterlegscheiben an die Wand schrauben (siehe
Abbildung A).
4. Antennenkabel am Antennenwinkel befestigen (siehe
Abbildung B).
A
B
