SMA Solar Technology AG Elektrischer Anschluss
Installationsanleitung WirelessSet485-IDE091511 17
Wir empfehlen folgende Kabeltypen für den Außenbereich:
• SMA Kommunikationskabel: COMCAB-OUTxxx*
*erhältlich in den Längen xxx=100 m/200 m/500 m und 1000 m.

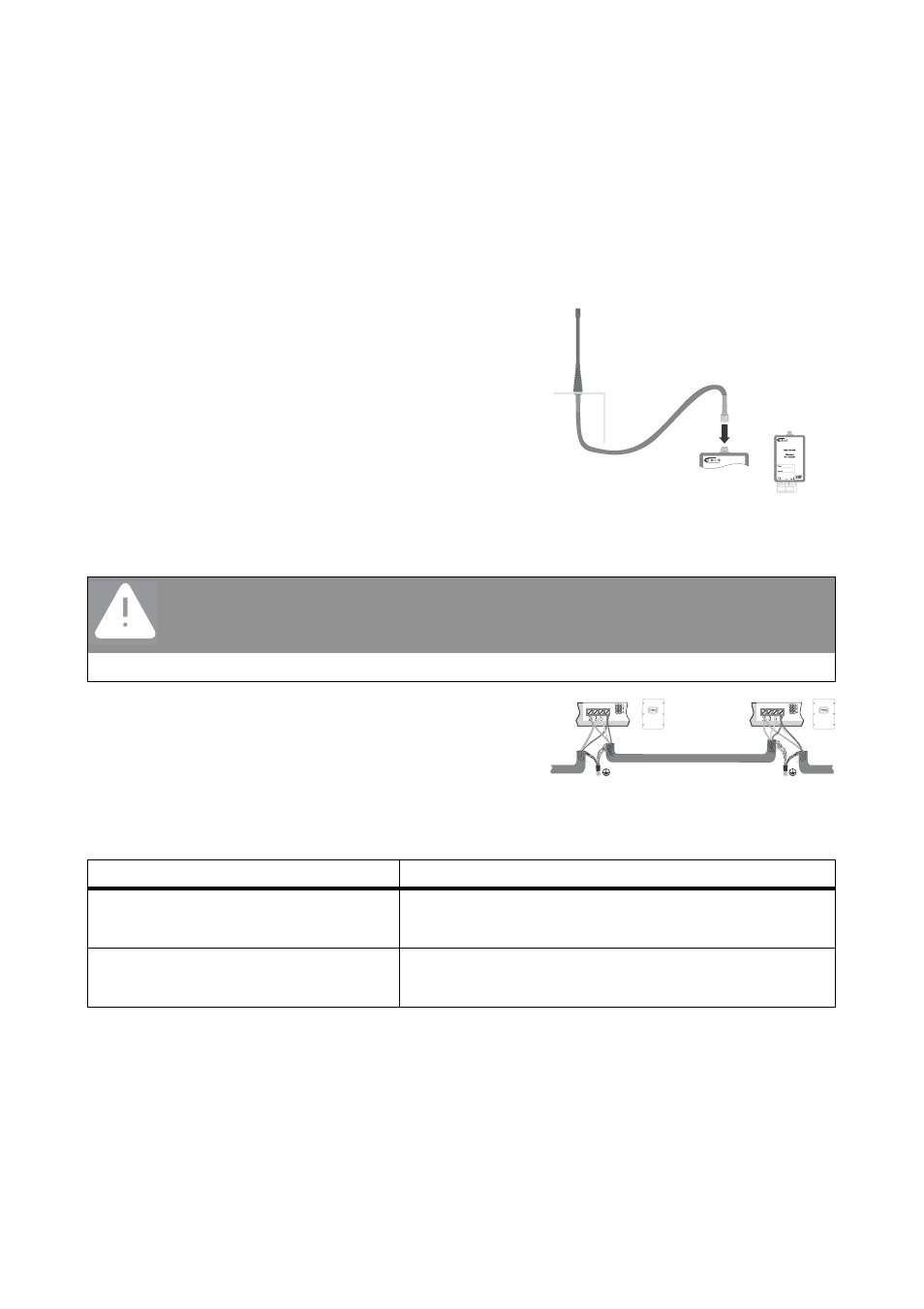

5.2 Antennenkabel an das Funkmodul anschließen
Antennenkabel handfest auf das Funkmodul schrauben.
Die Antenne ist nun installiert.
5.3 Verkabelung der Wechselrichter untereinander
1. Die Verkabelung der Wechselrichter ist dem
Wechselrichtermodell entsprechenden
vorzunehmen. Der Anschluss kann der
entsprechenden Piggy-Back- bzw. Modul-Anleitung
entnommen werden.
2. Terminierung am Wechselrichter vornehmen:
3. Wechselrichter schließen, wie in der Wechselrichteranleitung beschrieben.
Die Wechselrichter sind miteinander verdrahtet.
GEFAHR!
Lebensgefahr durch Stromschlag beim Arbeiten am Wechselrichter.
• Wechselrichter öffnen, wie in der Wechselrichteranleitung beschrieben.
Wenn... Dann...
Wechselrichter in der Mitte des RS485-
Kommunikationsbusses - Terminierung (Jumper A) nicht setzten.
- Signalvorspannung (Jumper B und C) nicht setzen.
Wechselrichter am Ende des RS485-
Kommunikationsbusses - Terminierung (Jumper A) setzten.
- Signalvorspannung (Jumper B und C) nicht setzen.
