Montage SMA Solar Technology AG
14 WirelessSet485-IDE091511 Installationsanleitung

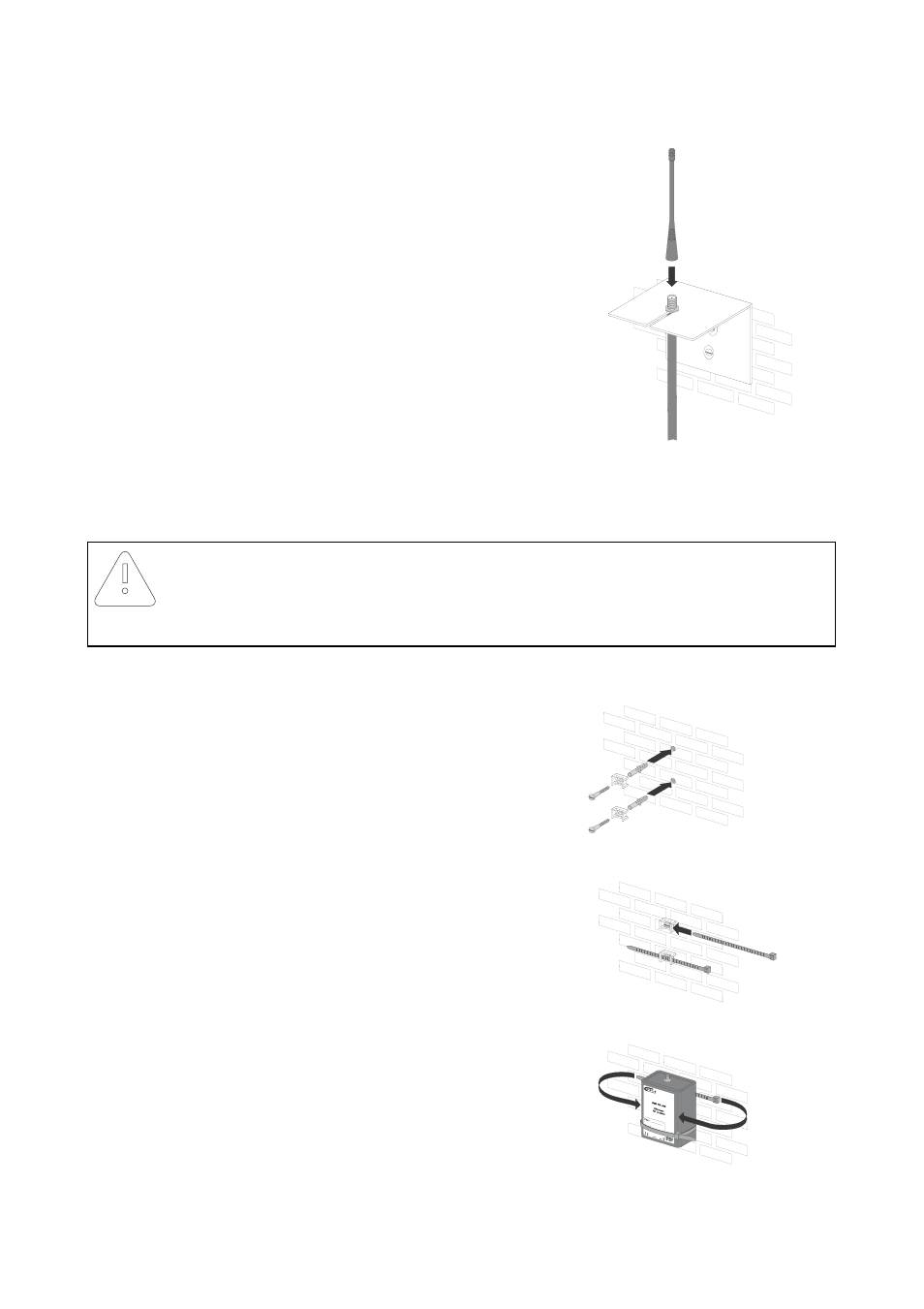

5. Antenne handfest auf das Kabel schrauben
(siehe Abbildung C).
6. Antennenkabel zum vorgesehenen Montageort des
Funkmoduls verlegen.
Die Antenne ist nun fertig montiert.
4.2.2 Funkmodul montieren
1. Zwei Bohrlöcher senkrecht im Abstand von ca.
4 cm markieren.
2. Löcher (Durchmesser: 6 mm) an gekennzeichneten
Stellen bohren und Dübel einsetzen.
3. Zwei Schraubsockel mit den Schrauben an die
Wand schrauben.
4. Kabelbinder durch die Schraubsockel führen.
5. Mit den Kabelbindern das Funkmodul befestigen.
Das Funkmodul ist fertig montiert.
ACHTUNG!
Beschädigung des Funkmoduls durch Eindringen von Wasser.
Das Funkmodul ist nur für die Innenmontage geeignet.
C
